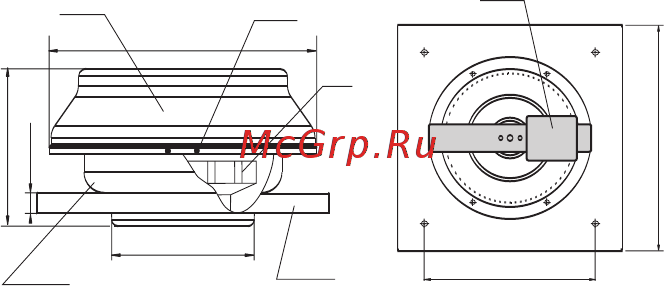

НАЗНАЧЕНИЕ Крышный центробежный вентилятор TOWER АМ в металл ическом корпусе в дальнейшем вентилятор предназначен для использования в вентиляционных системах промышленных помещений бассейнов многоквартирных домов офисов больниц ресторанов и других отапливаемых в зимнее время помещений Перемещаемый воздух не должен содержать пыль твердых примесей липких веществ и волокнистых материалов Температура окружающего воздуха не должна превышать значений указанных в табл 1 Вентилятор сконструирован для вертикального монтажа на выходной шахте и может быть использован только для вытяжной вентиляции Вентилятор рассчитан на продолжительную работу и постоянное подключение к электросети Вентилятор должен быть заземлен Степень защиты от доступа к опасным частям и проникновения воды IPX4 Конструкция вентиляторов постоянно совершенствуется поэтому некоторые модели могут незначительно отличаться от описанных в данном руководстве ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Условное обозначение вентилятора параметры вентиляторов присоединительные и монтажные размеры указаны в таблице 1 2 и в рис 1 УСТРОЙСТВО ВЕНТИЛЯТОРА Вентилятор состоит из корпуса 1 с фланцем 2 в виде коробки рис 1 Электродвигатель с рабочим колесом 4 закреплен внутри корпуса Крышка 3 прикручена к корпусу при помощи саморезов 6 Клеммная коробка 5 закреплена сверху корпуса Внутри клеммной коробки расположен конденсатор Подключение вентилятора к однофазной или трехфазной электросети производится через клеммную коробку КОМПЛЕКТ ПОСТАВКИ В комплект поставки входит вентилятор 1 шт руководство пользователя упаковка 4 рабочее колесо 5 клеммная коробка 6 саморезы
