10. XOVER – переключатель режима кроссовера. Вы можете выбрать режимы: HP –

фильтр высокой частоты, LP– фильтр низкой частоты, OFF – отключение

кроссовера.

11. INPUT MODE – переключатель количества входных каналов усилителя.

12. REMOTE BASS – разъем для пульта дистанционного управления.

13. OUTPUT – линейные выходы для подключения дополнительного усилителя.

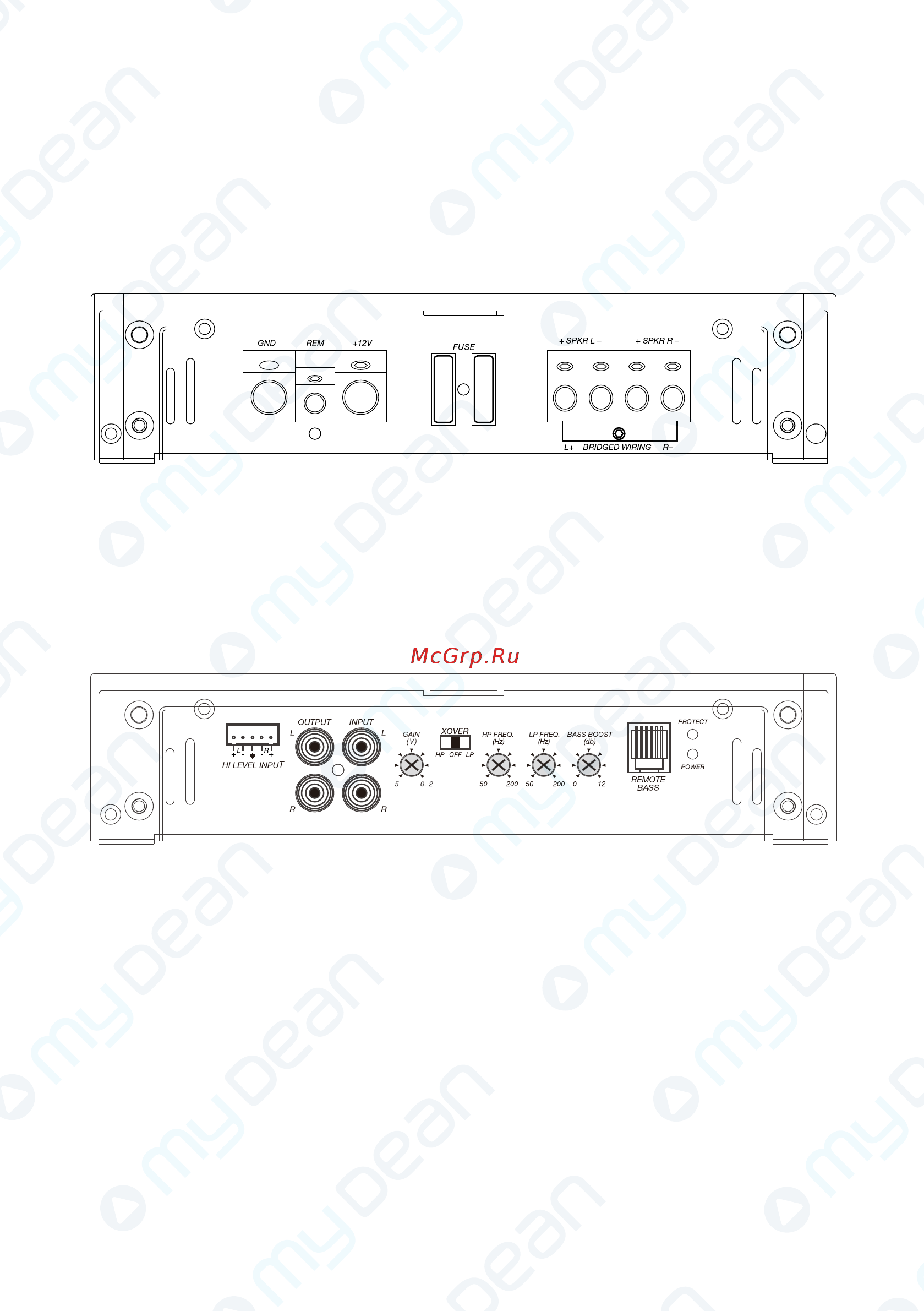

2-канальный усилитель AM-EL2.110

1. POWER INPUT – разъем для подключения питания. Подключите +12В к «+»

аккумуляторной батарее, GND – к «-» аккумуляторной батареи или к кузову

автомобиля, REM – к управляющему сигналу автомагнитолы.

2. FUSE – предохранители.

3. SPEAKER OUTPUT – разъем для подключения динамиков акустической

системы.

4. HI LEVEL INPUT – аудиовходы высокого уровня, используются при

подключении автомагнитол, не имеющих линейных аудиовыходов.

5. OUTPUT – линейные аудиовыходы.

6. INPUT – линейные аудиовходы.

7. GAIN – настройка чувствительности входа от 0,2 до 5В.

8. XOVER – переключатель режимов работы кроссовера усилителя. Вы можете

выбрать режимы: HP – фильтр высокой частоты, LP– фильтр низкой частоты,

OFF – отключение кроссовера.

9. HP FREQ – регулировка фильтра высоких частот в диапазоне от 50 до 200Гц.

10. LP FREQ – регулировка фильтра низких частот в диапазоне от 50 до 200Гц.

11. BASS BOOST – регулировка усиления низких частот от 0 до 12дБ.

12. REMOTE BASS – разъем для пульта дистанционного управления.

13. POWER – индикатор включения усилителя.

14. PROTECT – индикатор включения режима защиты от перегрузки.
