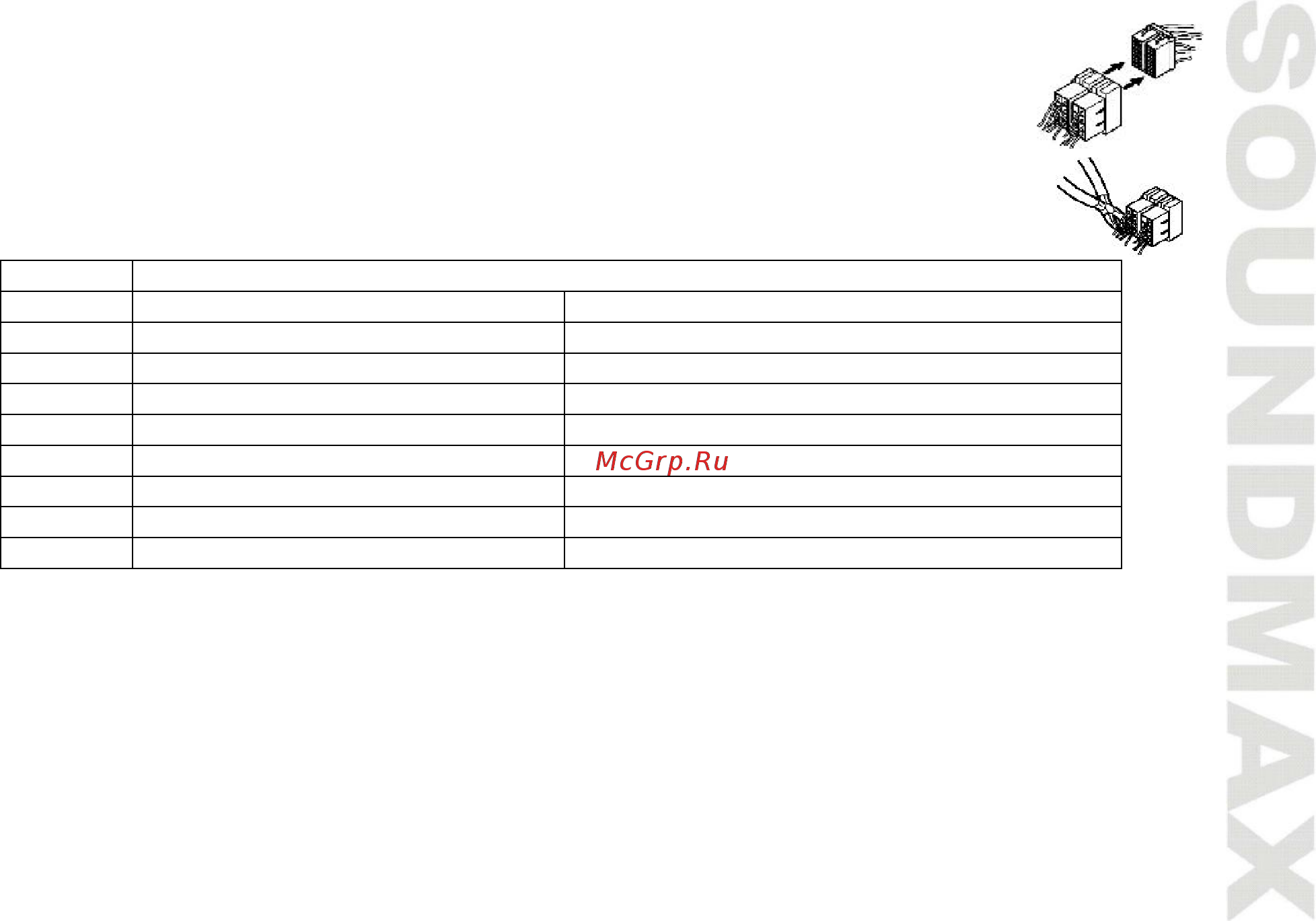

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как

показано на рисунке.

2. Для подключений без разъемов ISO внимательно проверьте все провода перед

подключением, неправильное подключение может привести к повреждениям

изделия. Обрежьте разъем, подключите головки разъема к шнуру питания батареи

в соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

Задний правый (+)

Задний правый (-)

Передний правый (+)

Питание 12В (+)

Передний правый (-)

Питание антенны

Передний левый (+)

Передний левый (-)

Зажигание

Задний левый (+)

Заземление

Задний левый (-)

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления

дополнительным усилителем.
