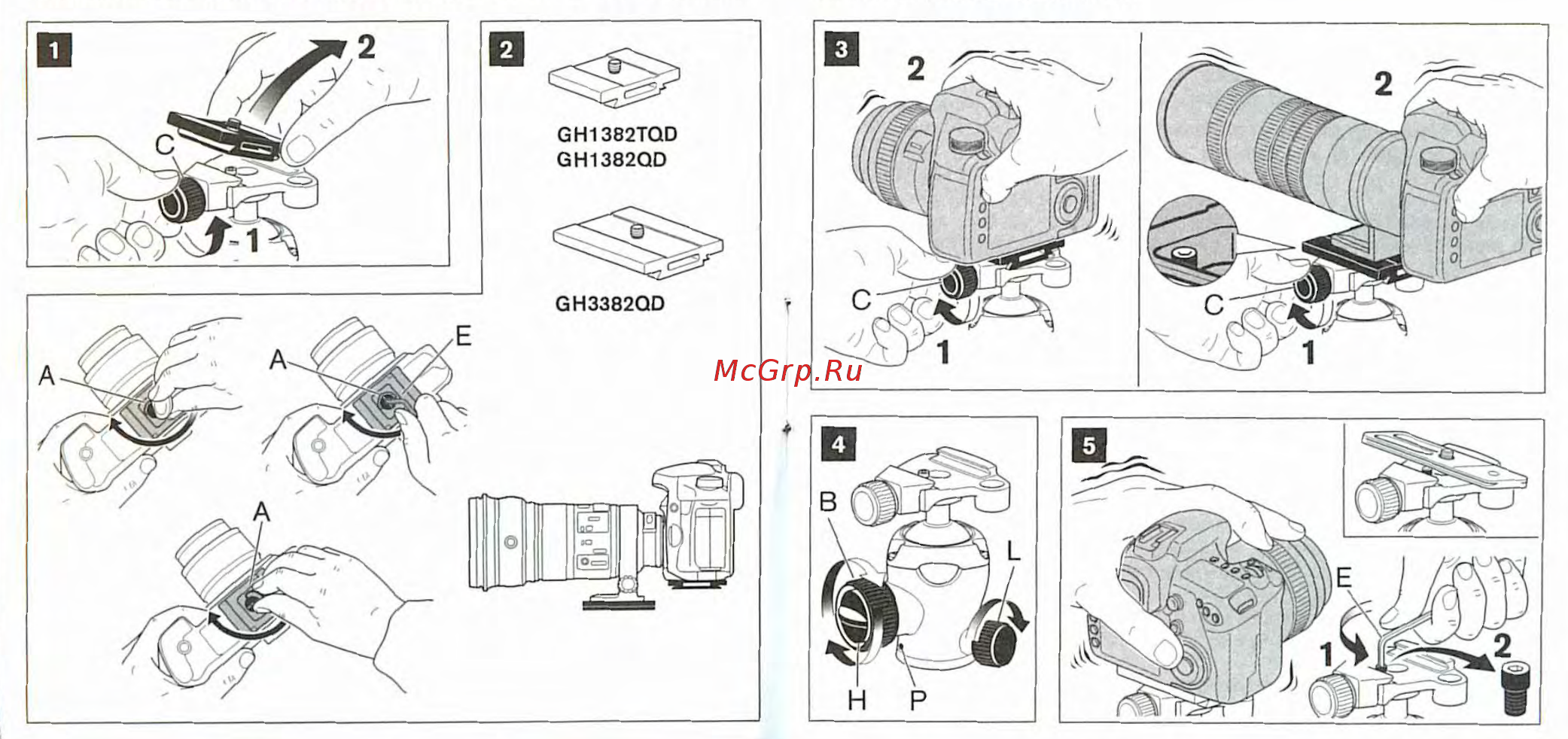

РИС. 1 — Как снять подкамерную площадку

Удерживая площадку, ослабьте винт «С», как показано на рисунке, и поднимите площадку из

быстроразъёмного адаптера.

РИС. 2 — Как прикрепить площадку к камере

Для закрепления площадки «А» вы можете воспользоваться:

— монетой

— шестигранным ключом «Е»

— откидным кольцом винта

Площадку можно прикреплять к камере или объективу с разной ориентацией.

РИС. 3 — Как поставить камеру на головку

Вставляйте камеру с площадкой сверху. Затяните рукоятку «С», чтобы надёжно закрепить

камеру на месте. Быстроразъёмный адаптер позволяет площадке выскальзывать, если

запорный рычаг неплотно затянут, и имеет страховочный штифт, который не даёт камере

случайно отсоединиться и упасть.

РИС. 4 — Фиксация/управление силой трения

В — Фиксатор шара

Н — Регулятор силы трения шара (имеется не на всех моделях)

L — Фиксатор панорамирования (горизонтального вращения)

Р — Индекс для панорамирования

РИС. 5 — Использование с площадками других производителей

Быстроразъёмный адаптер сконструирован так, что допускает использование некоторых

других площадок аналогичного размера. Проверьте свою площадку, попробовав закрепить

её в адаптере.

Если страховочный штифт блокирует движение площадки или вообще не даёт ей выскаль-

зывать из адаптера, удалите штифт.

В дополнение к данной инструкции по эксплуатации обязательно прочтите общие указания,

напечатанные на упакованной вместе с приобретённым вами товаром гарантийной карточке.
