4
5.1. Электрические соединения. Требования к шнуру питания
5.1.1. Запрещается переделывать вилку шнура питания, если она не входит в розетку электросети. Квалифицированный
электрик должен установить соответствующую розетку.
5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный сервисный центр.
5.2 Требования к двигателю
ВНИМАНИЕ! Для исключения опасности повреждения двигателя, регулярно очищайте
двигатель от опилок и древесной
пыли. Таким образом обеспечивается его беспрепятственное охлаждение.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите пылесос. Отсоедините
вилку шнура питания пылесоса от розетки, проверьте вентилятор на свободное вращение. Если вентилятор вращается
свободно, включите двигатель ещё раз. Если двигатель всё ещё не
вращается, отключите пылесос и попытайтесь по
таблице возможных неисправностей найти и устранить возможную причину.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу
пылесоса.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих
контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый пылесосом ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с
двигателем. Поэтому для нормального
функционирования пылесоса необходимо достаточное поперечное сечение подводящих проводов. Приведённые в
таблице 2 данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к которому
подсоединен пылесос, и вилкой штепсельного разъёма пылесоса. При этом не имеет значения, осуществляется подвод
электроэнергии к пылесосу через стационарные подводящие провода, через удлинительный
кабель или через
комбинацию стационарных и удлинительных кабелей. Удлинительный провод должен иметь на одном конце вилку с
заземляющим контактом, а на другом – розетку, совместимую с вилкой Вашего пылесоса.
Примечание. Пылесос должен быть заземлен.
Таблица 2
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2

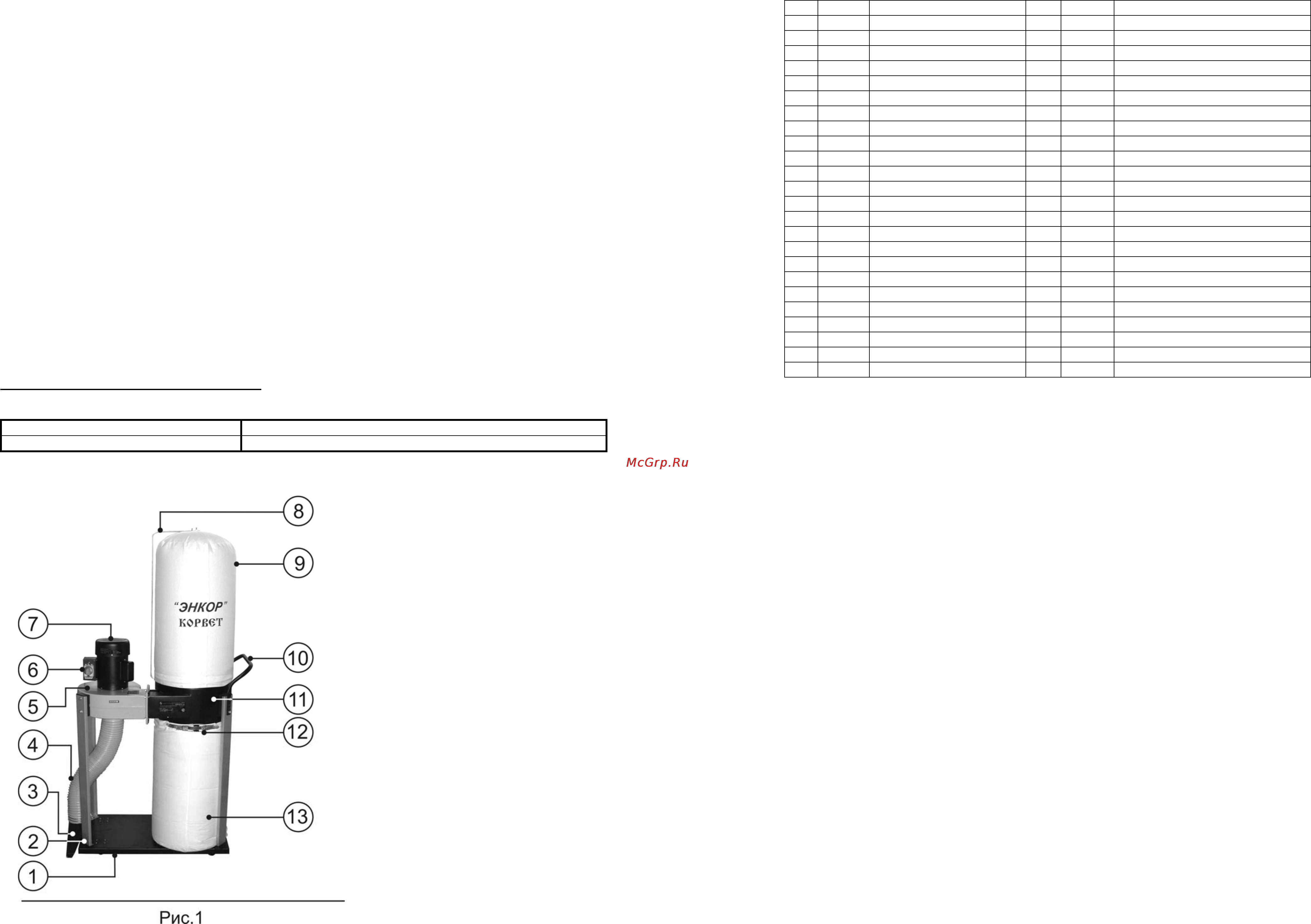

6. УСТРОЙСТВО ПЫЛЕСОСА
1. Основание
2. Опора
3. Раструб
4. Шланг
5. Корпус вентилятора
6. Магнитный пускатель
7. Электродвигатель
8. Стойка вертикальная
9. Мешок фильтрующий
10. Ручка
11. Корпус фильтра
12. Хомут мешка
13. Мешок пылесборника
9
ДЕТАЛИ СБОРКИ «КОРВЕТ 61»
*- позиция по схеме сборки
№* Код НАИМЕНОВАНИЕ №* Код НАИМЕНОВАНИЕ
1 121900 Гайка 25 121924 Колодка корпуса вентилятора
2 121901 Ролик подвижный 26 121925 Вентилятор
3 121902 Основание 27 121926 Прокладка
4 121903 Винт потайной 28 121927 Винт
5 121904 Опора 29 121928 Шайба
6 121905 Шайба 30 121929 Болт
7 121906 Болт 31 121930 Крышка вентилятора
8 19950 Мешок пылесборный 32 121931 Гайка
9 121908 Колодка корпуса фильтра 33 121932 Ролик фиксированный
10 121909 Корпус фильтра 34 121933 Ключ шестигранный
11 121910 Болт 35 121934 Ключ шестигранный
12 121911 Ручка 36 121935 Болт
13 19950 Мешок фильтрующий 37 121936 Винт
14 121913 Стойка вертикальная 38 121937 Крышка магнитного пускателя
15 121914 Выключатель 39 121938 Винт
16 121915 Двигатель 40 121939 Шайба
17 121916 Шнур питания 41 121940 Шайба
18 121917 Болт 42 122163 Шланг
19 121918 Винт потайной 43 122164 Хомут
20 121919 Шпонка 44 122165 Хомут
21 121920 Прокладка 45 122166 Раструб
22 121921 Корпус вентилятора 46 122167 Болт
23 121922 Шайба пружинная 47 122168 Шайба
24 121923 Винт 122158 Хомут мешка
Содержание
- Место для заметок____________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ 4
- Вентилятор плохо закреплён 1 затяните болт крепления вентилятора 7
- Двигатель не запускается 7
- Двигатель не развивает полную скорость и не работает на полную мощность 4 слишком длинный удлинительный шнур 7
- Двигатель перегревается останавливается размыкает прерыватели предохранителей 2 предохранители или прерыватели имеют недостаточную мощность 7
- Замените шнур на более короткий убедитесь что он отвечает требованиям п 7
- Неисправен выключатель 2 проверьте выключатель 7
- Неисправность возможная причина действия по устранению 7
- Нет напряжения в сети питания 1 проверьте наличие напряжения в сети 7
- Низкое напряжение 1 проверьте напряжение в сети 7
- Обмотки сгорели или обрыв в обмотке 7
- Обратитесь в специализированную мастерскую для ремонта 7
- Перегрузка по сети 2 проверьте напряжение в сети 7
- Питание не поступает так как сетевой выключатель разомкнут 4 установите предохранитель или контрольный выключатель 7
- Повышенная вибрация 7
- Прочие причины 2 проверьте пылесос в специализированной мастерской 7
- Сгорела обмотка или обрыв в обмотке 7
- Статор или якорь сгорели 3 обратитесь в специализированную мастерскую для ремонта 7
- Установите предохранители или прерыватели соответствующей мощности 7
