4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

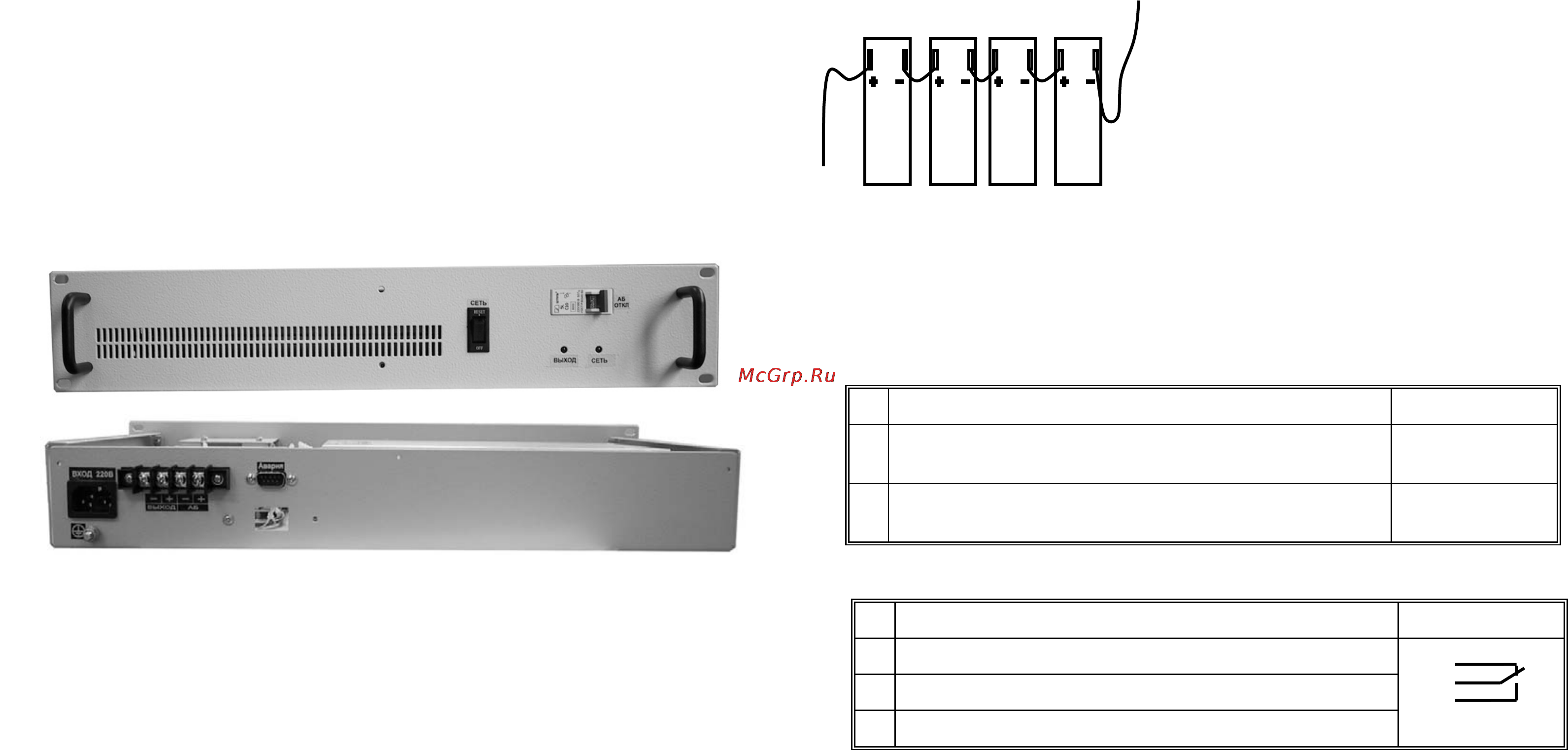

4.1 Конструктивно прибор выполнен в виде 19” модуля (см. рисунок 1).
На передней панели ИБП размещены:
автоматический выключатель «АКБ ОТКЛ», предназначенный для
отключения аккумуляторных батарей от нагрузки;
автоматический выключатель «СЕТЬ ОТКЛ», предназначенный для
отключения и включения ИБП;
светодиодный индикатор «СЕТЬ », указывающий на нормальную работу
модуля питания и наличие сетевого питающего напряжения;
светодиодный индикатор «ВЫХОД», показывающий наличие выходного
напряжения.
На задней панели ИБП размещены:
сетевая вилка для подключения сети «ВХОД ~220B»;
клеммный соединитель для подключения аккумуляторных батарей «АБ»;
клеммный соединитель для подключения нагрузки «ВЫХОД 48В»;
разъем дистанционной сигнализации аварии ИБП «АВАРИЯ».
Рисунок 1
Для лучшего охлаждения кожух имеет вентиляционные отверстия. Питание
ИБП осуществляется от однофазной сети с напряжением 220В. 4.2 Базовым
элементом прибора является источник вторичного электропитания (ИВЭП),
представляющий собой импульсный преобразователь с высоким КПД (> 88%) .
Питающее напряжение на ИВЭП поступает через схему защиты входных цепей с
сетевым фильтром. Светодиодный индикаторСЕТЬуказывает на наличие
импульсного напряжения на выходе преобразователя. Срабатывание реле
сигнализации о неисправности (разъемАвария”) происходит при пропадании
сетевого напряжения или выходе из строя ИВЭП. Использование режима
ограничения тока заряда позволяет оптимальным образом использовать ресурс
батареи. Схема защиты аккумуляторной батареи от глубокого разряда
обеспечивает отключение аккумуляторной батареи при пропадании питающего
напряжения 220В и ее разряде до 20% от начальной емкости.
Низкий уровень шума и использование герметичных аккумуляторов в
соответствии с установленными стандартами позволяет размещать
оборудование в помещениях, где постоянно присутствует работающий персонал.
5 МОНТАЖ И УСТАНОВКА
Не допускается установка ИБП в местах, не обеспечивающих
воздухообмена, достаточного для
естественного охлаждения его
нагревающихся частей, а также на
расстоянии 1 м от отопительных систем.
Подключение нагрузки и сигнализации
выполнять в соответствии с приведенными
ниже таблицами 3 и 4.
Аккумуляторную батарею подключать строго
в соответствии со следующими
инструкциями:
- плюсовой контакт батареи подключать к «+АБ»;
- минусовой контакт батареи подключать к «-АБ».
Необходимо обеспечить с помощью рубильника или розетки возможность
обесточивания источника питания для проведения обслуживания и
регламентных работ. Подключение к сети 220В производить трехпроводным
кабелем с заземлением.
Таблица 3
НАЗНАЧЕНИЕ ВЫХОДНЫХ КЛЕММ НАГРУЗКИ ОБОЗНАЧЕНИЕ
1 Клемма подключения плюсового провода нагрузки
48В
“+48”
2 Клемма подключения минусового провода нагрузки
48В
“-48”
Таблица 4
НАЗНАЧЕНИЕ КОНТАКТА РАЗЪЕМА «АВАРИЯ» ОБОЗНАЧЕНИЕ
1 Выход 1 сигнала «Тревога» - НЗ
2 Выход 2 сигнала «Тревога» - О
3 Выход 3 сигнала «Тревога» - НР
6 МЕРЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Внутри корпуса ИБП имеется опасное напряжение 220B 50Гц.
К работе с изделием допускаются лица, изучившие настоящее руководство и
инструкцию по технике безопасности, действующую на предприятии.
ЗАПРЕЩАЕТСЯ снимать или разбирать модуль ИБП во включенном
состоянии.
