5.2 ВНИМАНИЕ! Внутри корпуса ИЗДЕЛИЯ имеется опасное

для жизни напряжение 220B 50Гц.

5.3 Запрещается эксплуатация ИЗДЕЛИЯ без защитного

заземления.

5.4 Запрещается эксплуатация ИЗДЕЛИЯ в помещениях с

взрывоопасной или химически активной средой,

разрушающей металлы и изоляцию, в условиях воздействия

капель или брызг, а также на открытых площадках.

5.5 Запрещается самостоятельно производить ремонт

ИЗДЕЛИЯ, за исключением замены аккумуляторных батарей.

5.6 При эксплуатации запрещается закрывать

вентиляционные отверстия в корпусе ИЗДЕЛИЯ.

6 ПОДГОТОВКА К РАБОТЕ

6.1 Не допускается установка ИЗДЕЛИЯ в местах, не

обеспечивающих воздухообмена, достаточного для

естественного охлаждения его нагревающихся частей, а

также на расстоянии 1 м от отопительных систем.

Рабочее положение ИЗДЕЛИЯ вертикальное.

6.2 Подключение внешних цепей осуществлять в

соответствии со схемой подключения ИЗДЕЛИЯ

(см. рисунок 2) и маркировкой на корпусе.

Подключение нагрузки выполнять в соответствии с

приведенной ниже таблицей 3.

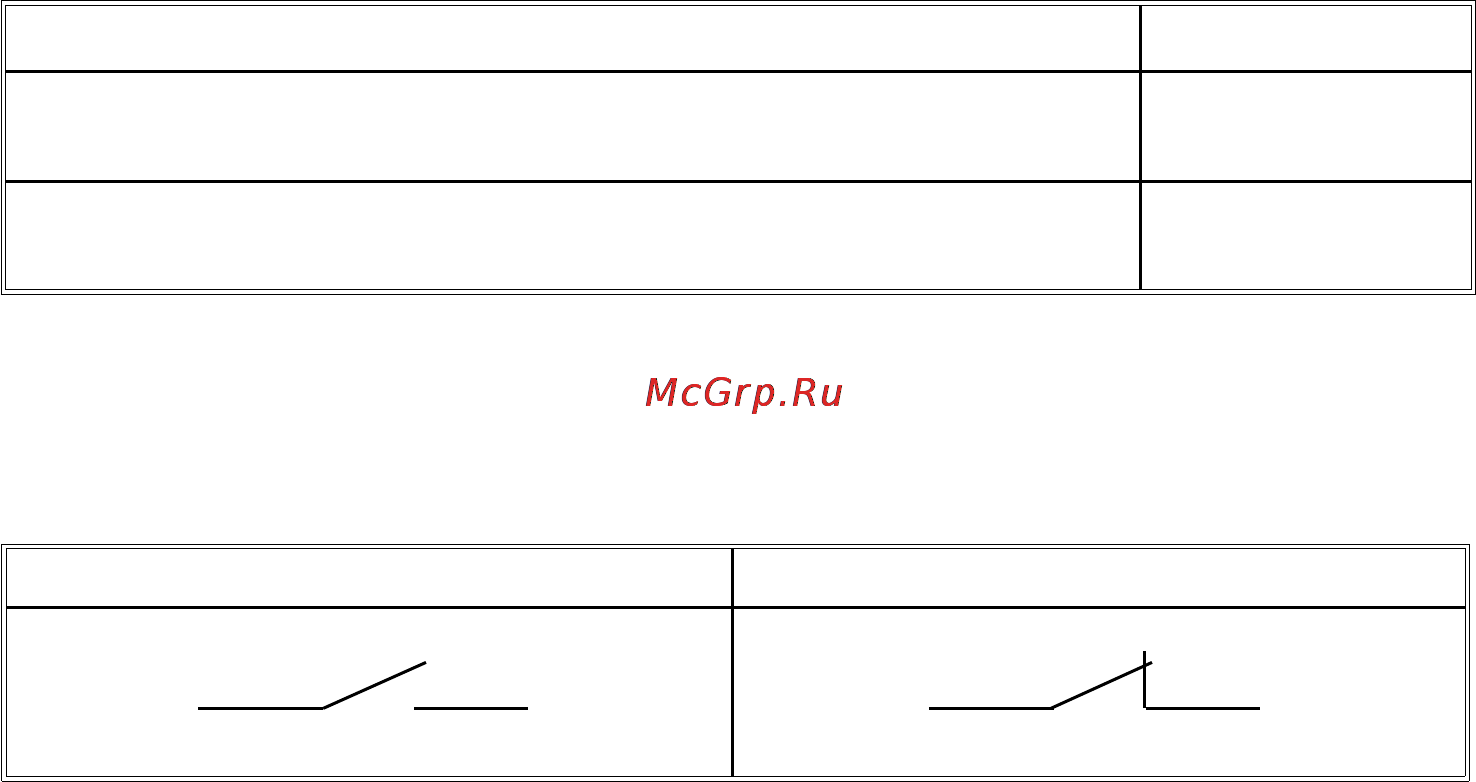

Табл

ица 3

НАЗНАЧЕНИЕ ВЫХОДНЫХ КЛЕММ ОБОЗНАЧЕНИЕ

Клемма «ВЫХОД +24В» подключения плюсового

провода нагрузки 24В

“+”

Клемма «ВЫХОД -24В» подключения минусового

провода нагрузки 24B

“-”

6.3 Разъем СИГНАЛИЗАЦИЯ предназначен для подключения

внешней цепи сигнализации неисправности ИЗДЕЛИЯ.

Состояние контактов реле приведено в таблице 4.

Таблица 4

АВАРИЯ РАБОТА

2 1
