помещениях, где постоянно присутствует работающий
персонал.

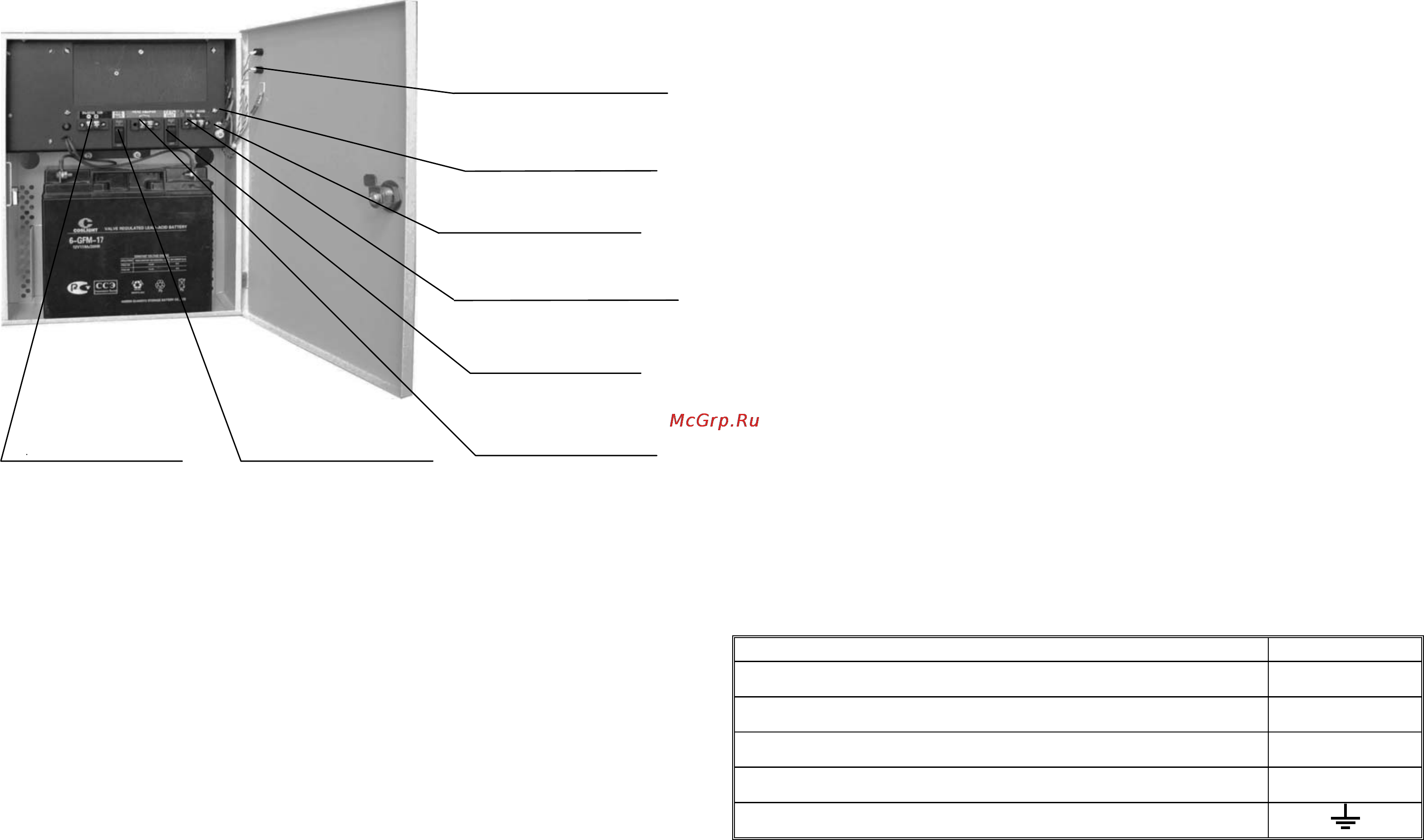

4.2 Конструктивно ИБП выполнен в виде подвесного
шкафа с запираемой на ключ дверцей, внутри которого
размещены модуль питания и отсек для установки
аккумуляторной батареи (см. рисунок 1).
Рисунок 1
Светодиодные индикаторы на корпусе прибора показывают:
• светодиодный индикатор СЕТЬ - наличие сетевого
питающего напряжения;
• светодиодный индикатор ВЫХОД - наличие выходного
напряжения.
Для предотвращения несанкционированного доступа внутрь
корпуса изделия на запорной планке шкафа установлен
микропереключатель, срабатывающий при открытии дверцы
шкафа.
5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1 При установке и эксплуатации ИБП необходимо
руководствоваться действующими «Правилами технической
эксплуатации электроустановок потребителей».
5.2 ВНИМАНИЕ! Внутри корпуса ИБП имеется опасное для
жизни напряжение 220B 50Гц.
5.3 Запрещается эксплуатация ИБП без защитного
заземления.
5.4 Запрещается эксплуатация изделия в помещениях с
взрывоопасной или химически активной средой, разрушающей
металлы и изоляцию, в условиях воздействия капель или
брызг, а также на открытых площадках.
5.5 Запрещается самостоятельно производить ремонт
изделия, за исключением замены аккумуляторной батареи.
5.6 При эксплуатации запрещается закрывать
вентиляционные отверстия в корпусе ИБП.
6 ПОДГОТОВКА К РАБОТЕ
6.1 Рабочее положение ИБП вертикальное. Не допускается
установка модуля питания в местах, не обеспечивающих
воздухообмена, достаточного для естественного охлаждения
его нагревающихся частей, а также на расстоянии 1 м от
отопительных систем.
Крепление корпуса к стене с твердым основанием
(бетон, кирпич) должно производиться шурупами с
использованием полиэтиленовых втулок.
6.2 Подключение внешних цепей осуществлять с помощью
клемм на корпусе в соответствии с таблицей 3 и
маркировкой на корпусе. Сечение подключаемых к клеммам
проводов должно быть следующим:
провод нагрузки – 1,5... 2,5 мм
2
;
сетевой провод – 1,0 ... 2,5 мм
2
.
Аккумуляторную батарею подключать строго в
соответствии со следующими инструкциями:
клемму в красной оболочке подключать к плюсовому
контакту батареи;
клемму в черной оболочке подключать к минусовому
контакту батареи.
Таблица 3
НАЗНАЧЕНИЕ КОНТАКТА ОБОЗНАЧЕНИЕ
Минусовая клемма подключения нагрузки 12В
-
Плюсовая клемма подключения нагрузки 12В
+
Клемма ФАЗА 1 сети 220В
L
Клемма НЕЙТРАЛЬ сети 220В
N
Клемма подключения защитного заземления
В
ыключатель
С
ЕТЬ с защ
и
т
ой
К
леммы сигн
а
л
а
А
В
АРИЯ
К
леммы подключения
АКБ
В
ыключатель
И
ндикаторы
СЕТЬ и ВЫХОД
АКБ
с
защитой
Клеммы
подключения
нагрузки
В
инт защитного
заземления
К
леммы подключения
сети 220В
