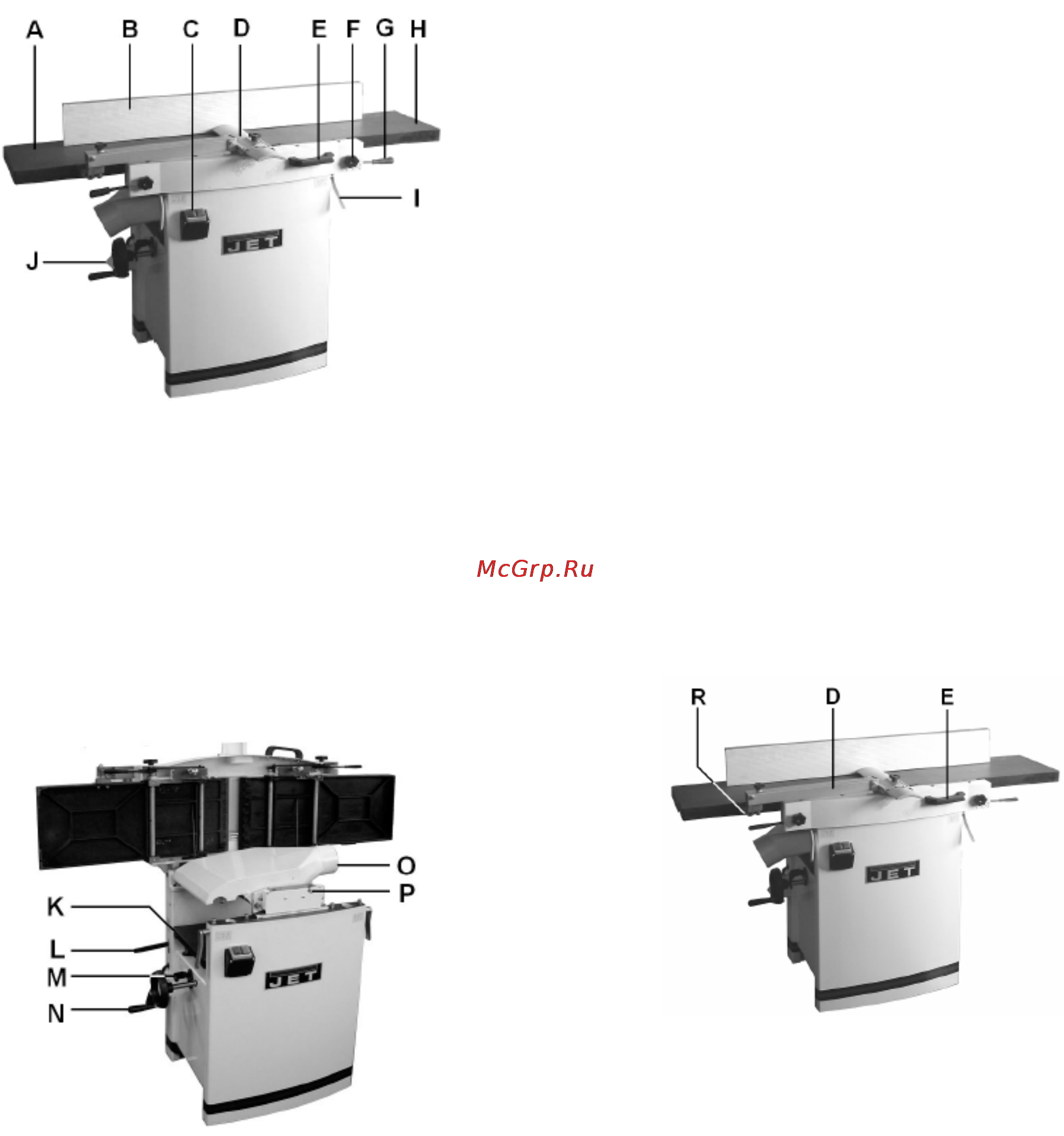

5. ОПИСАНИЕ СТАНКА

Рис. 1

A разгрузочный стол

B упор заготовки

C переключатель ВКЛ/ВЫКЛ

D кожух ножей

E поворотная ручка

F зажимной винт стола

G регулировочная ручка стола

H загрузочный стол

I корпус регулировки стола

J вилка

Рис. 2

K рейсмусовый стол

L ручка для включения/выключения по-

дачи

M стопорный винт рейсмусового стола

N регулировочный винт стола

O защитный кожух для выбрасываемой

стружки

P разблокировка защитного кожуха

6. ТРАНСПОРТРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

6.1. Транспортировка и установка

Для транспортировки станка к месту уста-

новки используйте стандартный штабелер

или погрузчик. Предохраняйте

станок при

транспортировке от падения. Удалите кре-

пежные винты и осторожно стащите станок с

поддона.

ВНИМАНИЕ:

Столы для фугования точно выставляются

на заводе изготовителе. Нагружайте столы

для фугования только тогда, когда они за-

крыты и зафиксированы, в противном случае

они могут быть повреждены.

Установка станка должна производиться в

закрытых помещениях, условия

обычной

столярной мастерской являются вполне дос-

таточными.

Поверхность, на которой устанавливается

станок, должна быть достаточно ровной и

способной выдерживать нагрузки. При необ-

ходимости станок можно жестко закрепить

на устанавливаемой поверхности.

Для соблюдения компактности упаковки

станок поставляется не полностью смонтиро-

ванным.

6.2. Монтаж

Если Вы при распаковке обнаружили по-

вреждения вследствие транспортировки

, не-

медленно сообщите об этом Вашему продав-

цу, не запускайте станок в работу!

Удаляйте защитную смазку от ржавчины с

помощью мягких растворителей.

Установите поворотную рукоятку (Е).

Рис. 3

Установите защиту ножа (D) с помощью

двух винтов с головками с внутренним шес-

тигранником (R).

Проход под защитным брусом не должен

превышать 75 мм.

6.3. Подключение к электрической сети

Подсоединение к сети со стороны клиен-

та, а также применяемые удлинительные

проводники должны соответствовать предпи-

саниям.

Применяйте для подсоединения только

проводники с обозначением H07RN-F.

Применяемое

потребителем защитное уст-

ройство должно быть рассчитано на 16 А.

Обратите внимание на то, чтобы напряже-

ние в сети соответствовало параметрам, ука-

занным на заводской табличке станка.

Подключение и ремонт электрического

оборудования разрешается проводить только

квалифицированным электрикам.
