инструкция по эксплуатации станка JET мод. SS-5N, -6N, -8N, -12N

Спецификация деталей для ножниц для продольной резки металла SS-8N и SS-12N

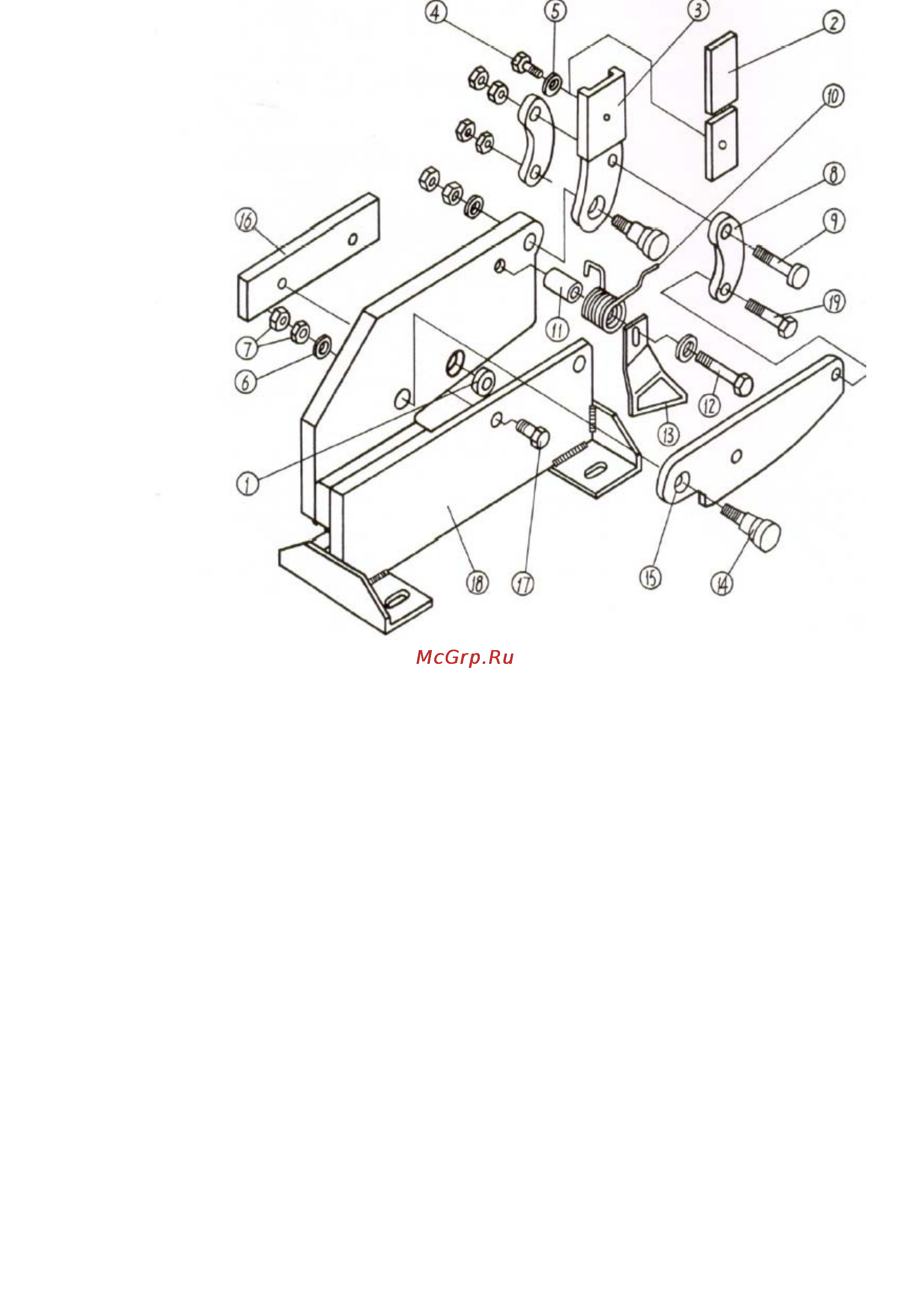

Перечень деталей для ножниц для продольной резки металла SS-8N и SS-12N

Номер Деталь

№ № Описание Количество

1 ......... SS8N-1 ...................... Закругленное лезвие .................................. ............................... 1

2 ......... SS8N-2 ...................... Ручной рычаг .............................................. ............................... 1

3 ......... SS8N-3 ...................... Ручной адаптер .......................................... ............................... 1

4 ......... SS8N-4 ...................... Винт с шестигранной головкой .................. ............................... 1

5 ......... SS8N-5 ...................... Пружинная шайба ...................................... ............................... 1

6 ......... SS8N-6 ...................... Шайба ......................................................... ............................... 3

7 ......... SS8N-7 ...................... Шестигранная гайка ................................... ............................... 8

8 ......... SS8N-8 ...................... Шатун .......................................................... ............................... 2

9 ......... SS8N-9 ...................... Болт с шестигранной головкой .................. ............................... 1

10 ....... SS8N-10 .................... Пружина ...................................................... ............................... 1

11 ....... SS8N-11 .................... Вкладыш ..................................................... ............................... 1

12 ....... SS8N-12 .................... Болт с шестигранной головкой .................. ............................... 1

13 ....... SS8N-13 .................... Зажим .......................................................... ............................... 1

14 ....... SS8N-14 .................... Упорный болт ............................................ ............................... 2

15 ....... SS8N-15 .................... Верхнее лезвие .......................................... ............................... 1

........... SS12N-15 .................. Верхнее лезвие .......................................... ............................... 1

16 ....... SS8N-16 .................... Нижнее лезвие ........................................... ............................... 1

........... SS12N-16 .................. Нижнее лезвие ........................................... ............................... 1

17 ....... SS8N-17 .................... Болт с шестигранной головкой .................. ............................... 3

18 ....... SS8N-18 .................... Рама ............................................................ ............................... 1

........... SS12N-18 .................. Рама ............................................................ ............................... 1

19 ....... SS8N-19 .................... Болт с шестигранной головкой .................. ............................... 1
