инструкция по эксплуатации станка JET мод. JMD-1
5
*Примечание: Спецификация данной инструкции
является общей информацией. Данные техниче-
ские характеристики были актуальны на момент
издания руководства по эксплуатации. Произво-
дитель оставляет за собой право на изменение
конструкции и комплектации оборудования без
уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются по-
купателем.
В технических характеристиках станков указа-
ны предельные значения зон обработки, для
оптимального подбора оборудования и уве-
личения сроков эксплуатации выбирайте
станки с запасом.
4.2 Уровень шума
Уровень мощности звука (согласно EN 11202): Хо-
лостой ход максимальное число оборотов79,4 дБ
(A)
Приведенные значения относятся к уровню испус-
кания шума и не являются необходимым уровнем
для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оценить
подвержение опасности и возможные риски.
4.3 Комплект поставки
Сверлильный патрон 10 мм с оправкой Mk-2
Зажимная тяга М10
Защитный экран
Инструмент для обслуживания
Инструкция по эксплуатации
Деталировка

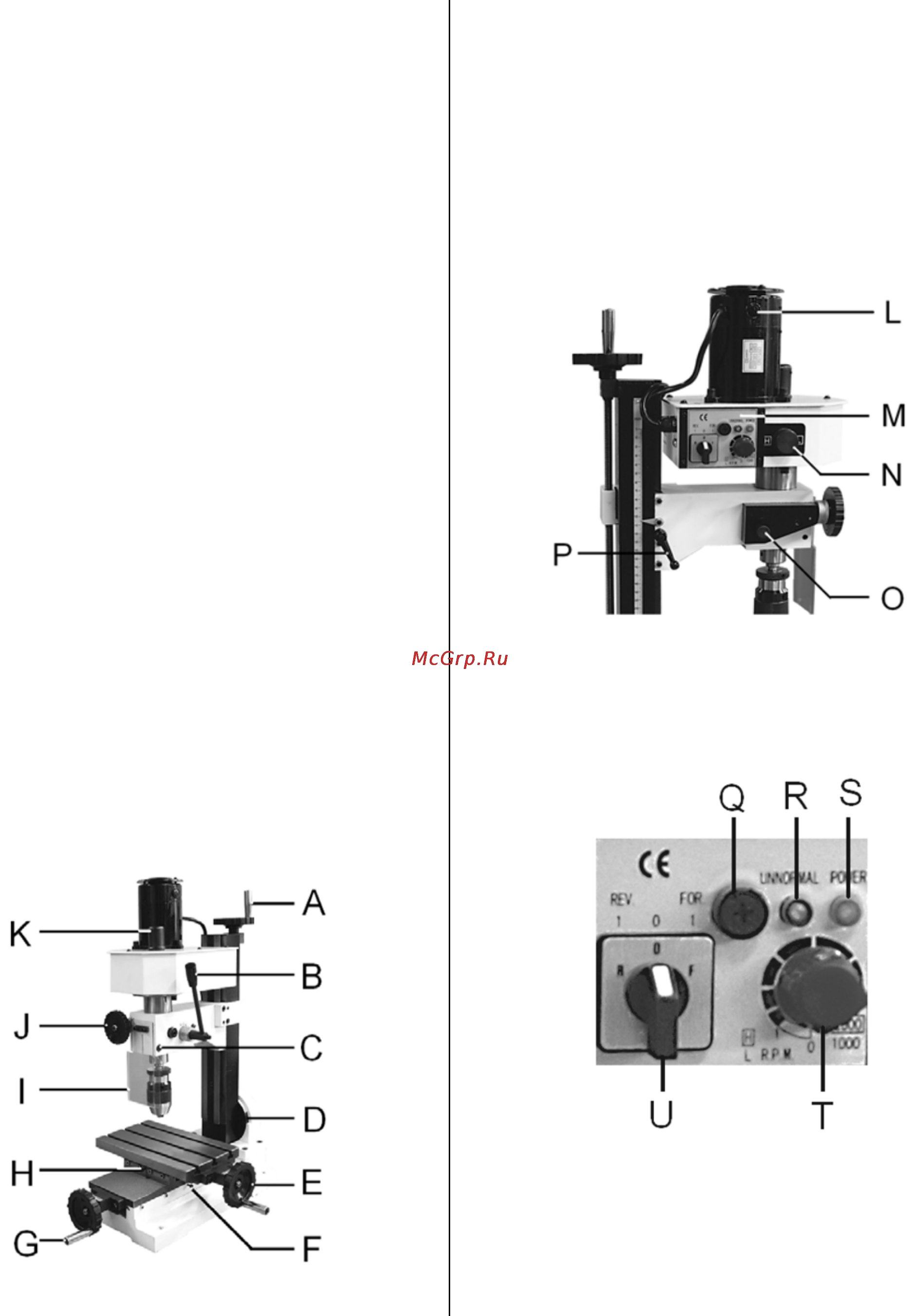

Рис.1
А ........ Маховик перемещения головки по оси Z
B ........ Рукоятка ручной подачи
C ....... Блокировка пиноли шпинделя
D ....... Фиксатор наклона стойки
E ........ Маховик перемещения стола по оси X
F ...... Фиксатор перемещения стола по оси Y
G ....... Маховик перемещения стола по оси Y
H ....... Фиксатор перемещения стола по оси X
I ......... Защитный экран
J ........ Маховик тонкой подачи пиноли
K ........ Крышка зажимной тяги
Рис.2
L ...... Коллекторный двигатель
М ..... Пульт управления
N ..... Рукоятка выбора диапазона вращения
O ..... Кнопка вкл./откл. тонкой подачи
P ...... Фиксатор перемещения по оси Z
Рис.3
Q ..... Плавкий предохранитель перегрузки
R ..... Лампа-индикатор ошибки
S ...... Лампа включения напряжения
T ...... Регулятор частоты вращения
U ..... Переключатель направления вращения
