инструкция по эксплуатации станка JET мод. JMD-1
8
Ослабьте зажимную тягу.
Поверните зажимную тягу на 2, максимум 3 обо-
рота.
Стукните по зажимной тяге молотком с резиновым
наконечником, чтобы оправка выбилась из патро-
на. Выверните зажимную тягу полностью, извле-
ките оправку сверлильного патрона.
7.2 Применение маховика точной подачи.
Чтобы активировать маховик точной подачи (J,
Рис.1) нажмите кнопку «ON/OFF» («вкл\выкл») (O,
Рис.2).
7.3 Наклон стойки
Чтобы наклонить вертикальную стойку надо осла-
бить шестигранный болт (D, Рис. 1).
Стойка может быть наклонена на 45° влево и 45°
вправо.
8. Обслуживание и осмотр
Общие примечания:
Обслуживание, чистка и ремонтные работы
может только быть выполнено после того, как
станок защищен от случайного пуска. Отклю-
чите станок от источника питания!
Регулярно проводите очистку станка.
Дефектные предохранительные устройства долж-
ны быть заменены немедленно.
Ремонт и обслуживание электрических систем,
может выполняться только квалифицированным
электриком.
Учитывайте, что приводные ремни (плоские, кли-
новые, поликлиновые), используемые в конструк-
ции станка, относятся к деталям быстроизнаши-
вающимся, требуют контроля износа и натяжения
и периодической замены. Гарантия на такие дета-
ли не распространяется. Защитные кожуха, от-
дельные детали из пластика и алюминия, исполь-
зуемые в конструкции станка, выполняют предо-
хранительные функции. Замене по гарантии такие
детали не подлежат.
8.1 Еженедельная смазка
DIN 51502 CG ISO VG68
(например BP Maccurat 68, Castrol Magna BD 68,
Mobil Vectra 2, ИГНПс-40)
- X/Y/Z-оси ходовые винты
Применяют масло на всю длину.
- X/Y/Z-оси маховиков
Смазывают через пресс-масленки.
- X/Y/Z-оси направляющие
Смазывают по всей длине.
- Пиноль шпинделя
Применяют масло на полную длину.
8.2 Регулировочные планки
Планки по осям X/Y/Z для регулировки зазора на-
правляющих при помощи винтов.

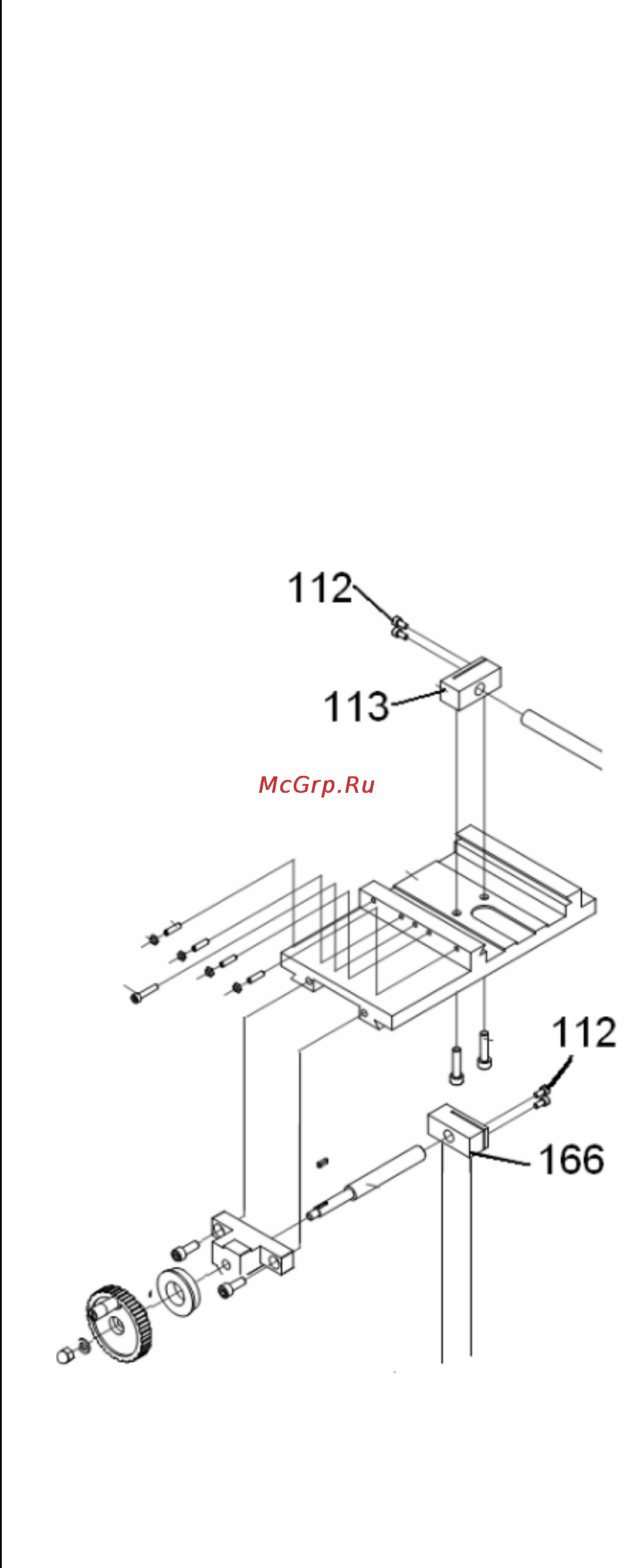

8.3 Разрезная гайка винта
Ходовые винты по осям X/Y (112, 166) оснащены
регулируемыми разрезными гайками.
Рис.5
Затяните винты (112), чтобы выбрать люфт винта.
