инструкция по эксплуатации станка JET мод. BD-3
3
5. Не используйте инструмент, если любой
выключатель не выключает или работает
не правильно.
Работа
1. Никогда не заставляйте инструмент или
приспособление делать работу для более
крупного промышленного инструмента. Он
разработан для того, чтобы лучше и
безопаснее выполнять ту работу и с той
производительностью, для которой он
предназначен.
2. Никогда не носите инструмент за силовой
шнур.
3. Всегда отключайте шнур из розетки,
выдергивая его за вилку. Никогда не
выдергивайте шнур из стены.
4. Всегда отключайте машину, прежде чем
выключить ее из розетки.
ЕСЛИ У ВАС ИМЕЮТСЯ ВОПРОСЫ
ОТНОСИТЕЛЬНО ТОГО, КАКОЕ
СОСТОЯНИЕ ЯВЛЯЕТСЯ БЕЗОПАСНЫМ, А
КАКОЕ ОПАСНЫМ, НЕ НАЧИНАЙТЕ РАБОТУ
СО СТАНКОМ!
Инструкции по заземлению
Данный станок имеет штепсельную вилку с
контактом для заземления. Вставляйте этот
шнур только в розетку, имеющую контакт с
заземлением. Подключение к розетке без
заземления приведет к угрозе безопасности и
снятию гарантии.
НЕ ПЫТАЙТЕСЬ КАК-ЛИБО ИЗМЕНЯТЬ
ВИЛКУ, ЕСЛИ У ВАС ЕСТЬ СОМНЕНИЯ,
ВЫЗОВИТЕ КВАЛИФИЦИРОВАННОГО
ЭЛЕКТРИКА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметр обточки над станиной ............. 100 мм
Расстояние между центрами ................. 150 мм
Частота вращения шпинделя, ...........................
плавно...................................... 100-3800 об/мин
Присоединение шпинделя .......................М14х1
Отверстие шпинделя ............................... 10 мм
Размер хвостовика инструмента ............ 8х8 мм
Ход поперечного суппорта ...................... 50 мм
Пиноль задней бабки .............................. М14х1
Ход пиноли задней бабки ........................ 23 мм
Автоматическая продольная подача ...... опция
Выходная мощность .............. 0,15 кВт/S
1
100%
Потребляемая мощность ......... 0,26 кВт/S
6
40%
Габаритные размеры .............. 4427210 мм
Масса .......................................................... 13 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без
уведомления потребителя.
В технических характеристиках станка
указаны предельные значения зон обработки,
для оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте
станки с запасом.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.

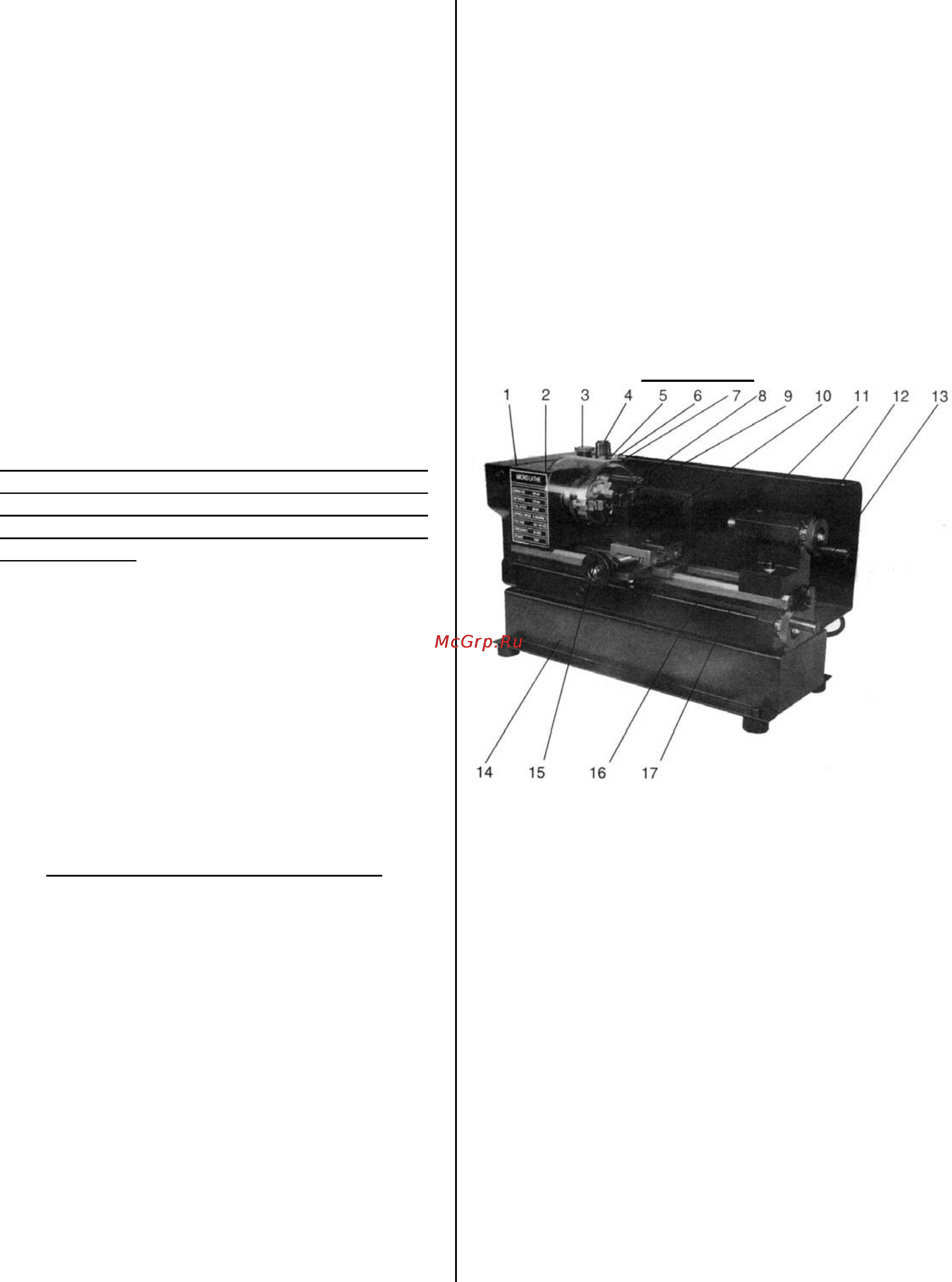

ОПИСАНИЕ
1. Крышка
2. Передняя бабка
3. Аварийный выключатель
4. Регулятор контроля частоты вращения
шпинделя
5. Индикатор перегрузки
6. Индикатор напряжения
7. Экран шпинделя
8. Трехкулачковый патрон
9. Мотор постоянного тока
10. Резцедержатель (опция)
11. Задняя бабка
12. Маховик задней бабки
13. Маховик продольного перемещения
14. Подставка
15. Маховик поперечного перемещения
16. Винт перемещения суппорта
17. Направляющие
