инструкция по эксплуатации станка JET мод. BD-3
7
поверхности салазок, между двумя винтами с
шестигранными головками под ключ.
ПОСЛЕ ИСПОЛЬЗОВАНИЯ
Удалите со станка всю мелкую
металлическую стружку и тщательно очистите
все поверхности. Если использовалась СОЖ,
убедитесь, что она полностью стекла с
поддона.
Все детали должны быть сухими, а все
обработанные поверхности должны быть
слегка смазаны маслом.
Всегда снимайте резцы и храните их в
безопасном месте.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям
быстроизнашивающимся, требуют контроля
износа и натяжения и периодической замены.
Гарантия на такие детали не
распространяется. Защитные кожуха,
отдельные детали из пластика и алюминия,
используемые в конструкции станка,
выполняют предохранительные функции.
Замене по гарантии такие детали не
подлежат.
ЩЕТКИ МОТОРА
Щетки мотора можно заменить, открутив
колпачки в верхней части мотора, под
передней бабкой.
НАСТРОЙКИ И РЕГУЛИРОВКИ
Иногда появляется необходимость
перенастроить различные детали, чтобы
сохранить оптимальную производительность.
Ниже указаны регулировки, которые возможно
провести.

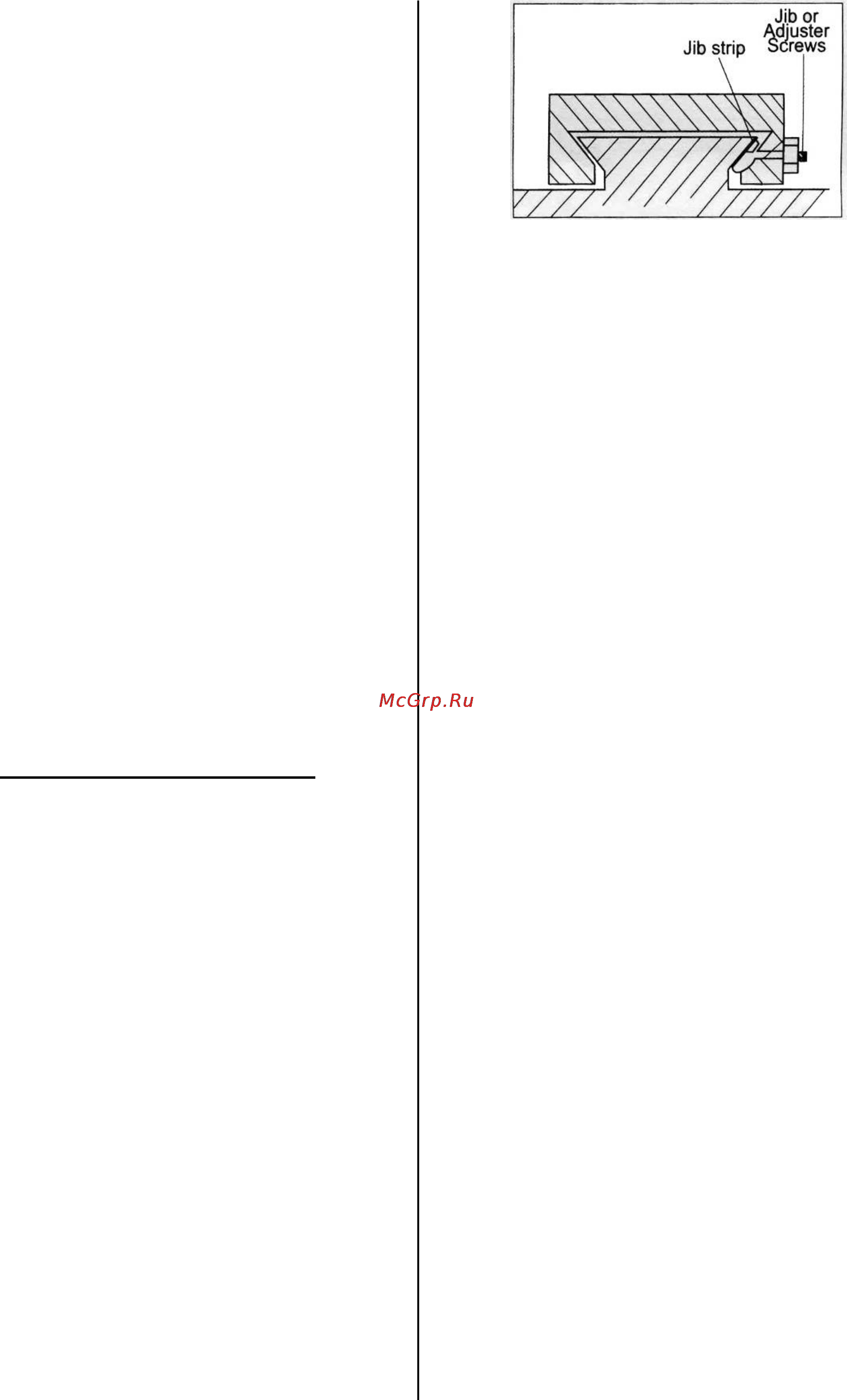

А. НАСТРОЙКА ПОПЕРЕЧНЫХ САЛАЗОК
Поперечные салазки установлены на
направляющую типа "ласточкин хвост", как
показано ниже. Между скошенными
поверхностями с одной стороны
"ласточкиного хвоста вставлен"
«регулировочный клин», который можно
затянуть по отношению к "ласточкиному
хвосту" при помощи трех регулировочных
винтов, установленных по его длине.
Регулировочные винты можно найти с правой
стороны направляющих, прямо под рукояткой
резцовых направляющих крестового суппорта.
Со временем на сопряженных поверхностях
появляется износ в результате "небрежных"
действий.
Чтобы провести настройку «регулировочного
клина», необходимую по причине износа и
для ровного и равного движения салазок,
выполните следующие действия:
1. Равно ослабьте все стопорные гайки и
винт на регулировочных винтах, т.е.
используя одинаковое количество оборотов
для каждого винта. Необходимо твердо
держать салазки. Попробуйте, попытавшись
повернуть рукоятку, но не прилагайте к ней
усилий.
2. Открутите каждый регулировочный
винт только на одну четверть обороту, затем
зажмите стопорные гайки.
3. Проверьте опять, повернув рукоятку,
движение должно быть ровным и плавным по
всей ее длине.
4. Если движение слишком слабое, закрутите
все регулировочные винты обратно на одну
восьмую оборота и попробуйте еще раз.
Подобным образом, если движение слишком
тугое, открутите регулировочные винты на
одну восьмую оборота, пока не получите
правильную настройку.
5. Затяните все стопорные гайки,
позаботившись о том, чтобы не сдвинуть при
этом регулировочные винты.
6. Когда закончите, отведите салазки полностью
назад и нанесите масло на все сопряженные
поверхности и резьбу винта подачи, затем
верните салазки обратно в обычное
положение.
Б. НАСТРОЙКА ЗАДНЕЙ БАБКИ
Задняя бабка фиксируется одним стопорным
винтом, если ослабить стопорный винт, то
задняя бабка может двигаться влево или
вправо, если зафиксировать стопорный винт
(в передней части задней бабки), то ее можно
зафиксировать в любом положении на
основании.
ПРИМЕЧАНИЕ:
Важно, чтобы поперечные салазки и резцовые
салазки крестового суппорта были правильно
отрегулированы, и не было бы неточности в
операциях. Любая плохая настройка может
привести к серьезным последствиям для
качества вашей работы, т.к. все это
отразиться на положении края резца.
Существенным моментом является то, что
резец должен двигаться как можно меньше.
