Головка предохранительная предназначена для крепления и

предохранения поломок метчика при нарезании правых резьб от М3

до М42.

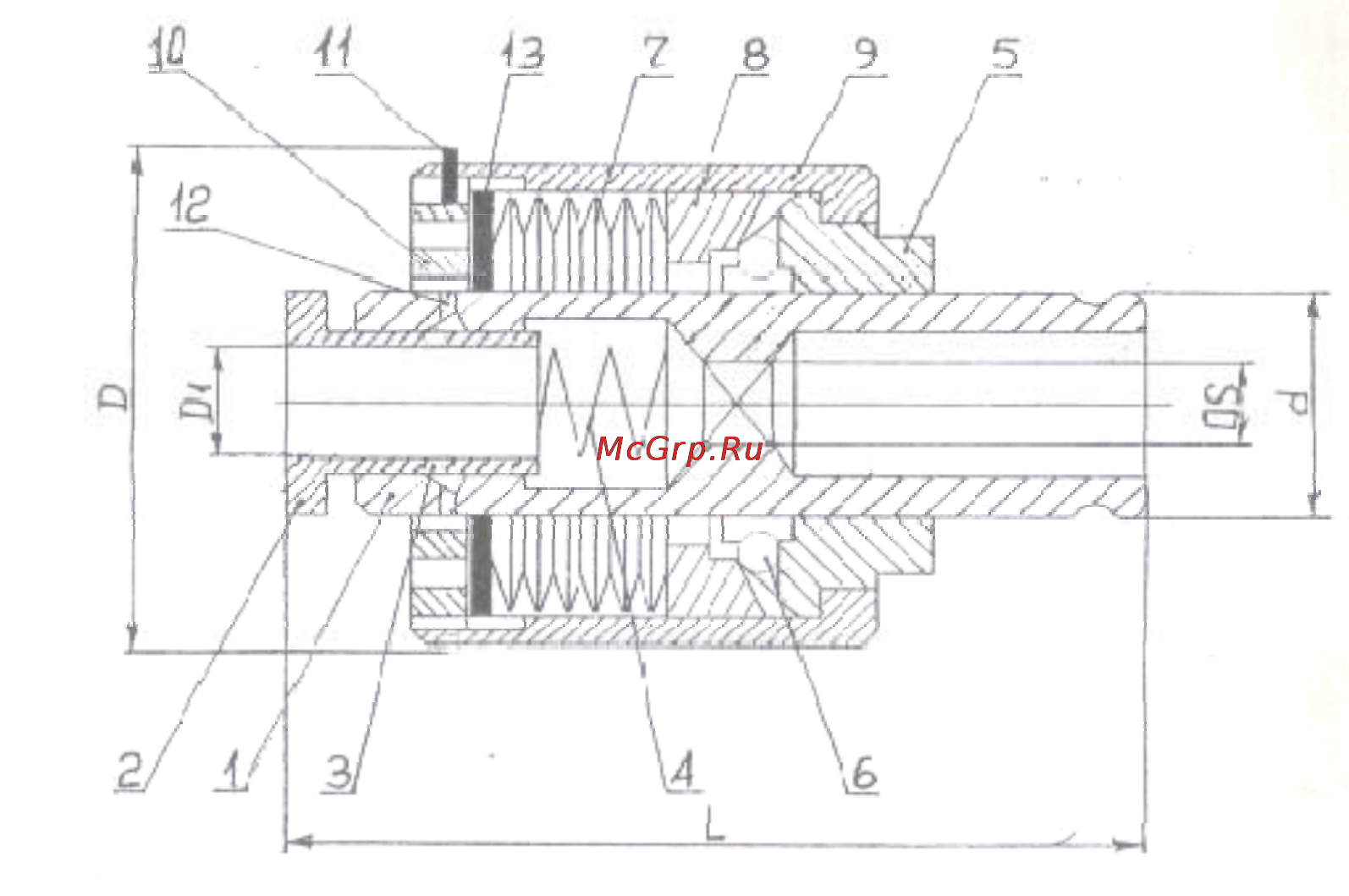

Состав, устройство и принцип работы

Метчик устанавливается в квадратное отверстие корпуса 1 и втулку

2 . Зажим метчика производится шариками 3 при перемещении

втулки 2 пружиной 4. Крутящий момент к корпусу 1 передается

поводком 5 через шарики 6,поджатые тарельчатыми пружинами 7 и

кольцом 8 в лунки корпуса. Регулировка крутящего момента

обеспечивается изменением величины деформации тарельчатых

пружин 7, гайкой 10. При достижении момента резания, больше

отрегулированного, происходит остановка корпуса 1 из-за

проворачивания поводка 5 и выжима шариков из лунок корпуса.

Порядок работы:

• Установите метчик в предохранительную головку, нажав втулку

2 до упора ее в торец корпуса 1

• Установите головку в резьбонарезной патрон

• Произвести регулировку крутящего момента, путем нарезания

резьбы в глухих отверстиях, при этом:

- появление треска в головке сигнализирует о недостаточно

отрегулированном крутящем моменте при упоре метчика в дно

отверстия

- регулировку производить гайкой 10, которая должна быть

зафиксирована кольцом 11

• Вынуть метчик, можно нажав втулку 2

• Применять метчики по табл.1, в соответствии с обозначением

резьбы на предохранительной головке
