3 Запомните, как уложен кабель сенсорной панели, и снимите кабель c
сенсорной панели.

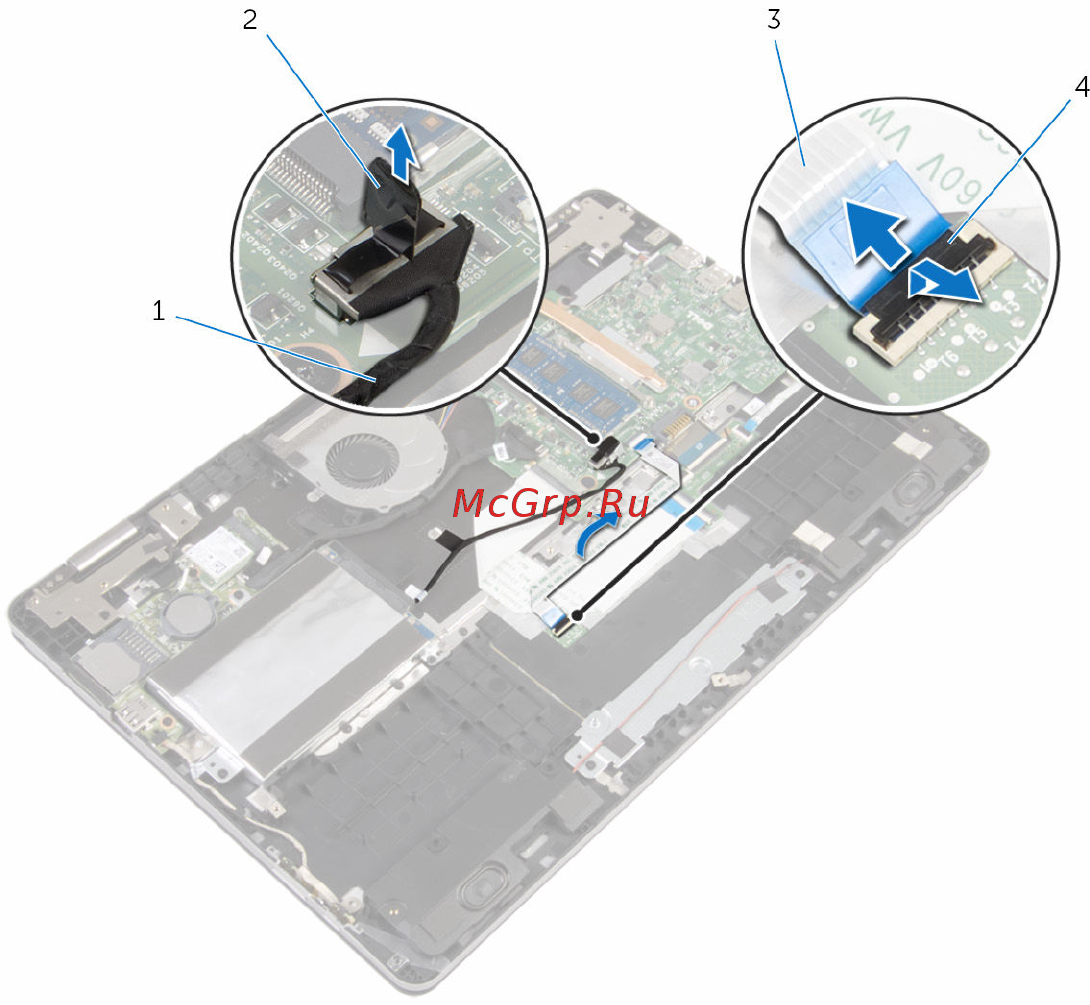

1 кабель жесткого диска 2 язычок
3 кабель сенсорной панели 4 защелка
4 Приподнимите защелку и отсоедините кабель клавиатуры от дочерней платы
клавиатуры.
5 Отклейте ленту, с помощью которой кабель клавиатуры крепится к
системной плате.
6 Сдвиньте фиксаторы и отсоедините кабель клавиатуры от системной платы.
40
