10 7

(22) за рукоятку перемещения (9), тем самым проверяя

линию резания. При необходимости введите поправки в

предшествующие установки.

12. РАБОТА С ПЛИТКОРЕЗОМ

12.1. Подключите вилку шнура питания (23) к розетке с за-

земляющим контактом электрической сети (см.раздел 6).

12.2. Перед включением убедитесь, что отрезной диск

(27) надежно закреплен и ничто не затрудняет его вра-

щение.

12.3. Перед включением убедитесь, что уровень воды в

поддоне (3) достаточен для охлаждения отрезного диска

(27) (см.п.11.1.).

12.4. Включите вращение отрезного диска (27) кнопкой

(17) с маркировкой «I».

12.5. Подождите пока отрезной диск (27) наберет макси-

мальную скорость вращения. Дайте поработать плитко-

резу не менее двух минут на холостом ходу.

12.6. Подача отрезного диска (27) к плитке и скорость

резания зависят от усилия оператора, приложенного к

рукоятке (9). Увеличенная скорость подачи отрезного

диска (27) может привести к поломке электродвигателя

(10) и разрушению отрезного диска (27).

Не форсируйте подачу отрезного диска (27). Если ско-

рость вращения отрезного диска (27) замедляется, то это

означает, что на электродвигателе (10) повышенная на-

грузка - незамедлительно уменьшите скорость подачи.

12.7. Будьте крайне внимательны, следите чтобы руки

оператора не находились на траектории резания и в не-

посредственной близости от отрезного диска (27).

12.8. На финишной стадии выполнения операции реза-

ния рекомендуется несколько снизить скорость подачи

отрезного диска (27).

11.4.10. По завершению выполнения операции резания

нажмите кнопку (18) с маркировкой «0». Отрезной диск

(27) начнет останавливаться. Дождитесь полной оста-

новки отрезного диска (27), после чего с рабочего стола

(11) снимите готовую деталь и обрезки.

13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и

сервисных работ убедитесь, что вилка шнура пита-

ния плиткореза отключена от розетки электрической

сети.

13.1. Периодически удаляйте пыль со всех резьбовых и

подвижных узлов и механизмов плиткореза.

13.2. Периодически меняйте воду в поддоне (3).

13.3. Регулярно очищайте внутреннюю часть поддона

(3) от пыли и грязи.

13.4. Регулярно проверяйте отрезной диск (27). Изно-

шенный отрезной диск (27) вызывает повышенную на-

грузку на электродвигатель и не обеспечивает высокое

качество реза. Изношенный или поврежденный отрез-

ной диск замените.

13.5. Не допускайте попадания воды на электрические

приборы и электродвигатель. При попадании воды не-

медленно удалите ее.

13.6. По окончанию работы:

- Слейте воду из поддона (3), Рис.4 п. 11.1., и промойте

его чистой водой. Установите в поддон (3) пробку (35).

-Заполнив поддон (3) чистой водой включите плиткорез

на 1-2 минуты на холостом ходу с целью промывания

фильтра водяного насоса (37) и трубки подачи воды от

насоса к отрезному диску (27).

-Слейте воду из поддона (3). Установите на место про-

бку (35).

- Очистите плиткорез от пыли и насухо протрите.

- Машинным маслом смажьте неокрашенные поверхнос-

ти, шарнирные и резьбовые соединения плиткореза.

- Просушите отрезной диск (27) на холостом ходу (не

более 1 минуты, во избежание повреждения водяного

насоса (37)).

13.7. При длительных перерывах в работе храните плит-

корез в заводской упаковке в сухом прохладном месте.

14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Плиткорез модели «КОРВЕТ ЭКСПЕРТ 464-860М» Зав. № ______________ соответствует требованиям ТУ-4833-

017-44744687-2006, ГОСТ Р МЭК 1029-1, ГОСТ 14254, ГОСТ 28244-89 обеспечивающим безопасность жизни, здо-

ровья потребителей и охрану окружающей среды, и признан годным к эксплуатации.

штамп

штамп магазина

подпись

подпись продавца

Дата изготовления ”____”_____________ 200 г. ОТК _________________

Дата продажи “____”_____________ 200 г. _____________________

15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу плитко-

реза модели «КОРВЕТ ЭКСПЕРТ» при соблюдении ус-

ловий хранения, правильности монтажа, соблюдении

правил эксплуатации и обслуживания, указанных в руко-

водстве по эксплуатации.

Гарантийный срок – 12 месяцев с дня продажи через

розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производствен-

ные дефекты, выявленные в процессе эксплуатации

плиткореза в период гарантийного срока. В случае нару-

шения работоспособности плиткореза в течение гаран-

тийного срока владелец имеет право на его бесплатный

ремонт.

В гарантийный ремонт принимается плиткорез

при обязательном наличии правильно и полно-

стью оформленного и заполненного гарантийного

талона установленного образца на представленный

для ремонта плиткорез с штампом торговой органи-

зации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2.При нарушении пломб, наличии следов разборки на

корпусе, шлицах винтов, болтов, гаек и прочих следов

разборки, или попытки разборки плиткореза.

3.Если неисправность плиткореза стала следствием

нарушения условий хранения, попадания внутрь пос-

торонних предметов, жидкостей, нарушения условий

эксплуатации (эксплуатация без необходимых насадок

и приспособлений, эксплуатация не предназначенным

режущим инструментом, насадками, дополнительными

приспособлениями и т.п.).

4. При перегрузке или заклинивании двигателя (одно-

временный выход из строя ротора и статора, обеих об-

моток статора).

5. При механическом повреждении сетевого шнура или

штепселя.

6. При механическом повреждении корпуса и его дета-

нормальную работу электродвигателя. Однако, при

тяжёлой нагрузке необходимо, чтобы на двигатель

подавалось напряжение 220В.

6.2.3. Чаще всего проблемы с двигателем возника-

ют при плохих контактах в разъёмах, при перегруз-

ках, пониженном напряжении питания (возможно,

вследствие недостаточного сечения подводящих

проводов). Поэтому всегда с помощью квалифици-

рованного электрика проверяйте все разъёмы, рабо-

чее напряжение и потребляемый плиткорезом ток.

6.2.4. При большой длине и малом поперечном сечении

подводящих проводов на этих проводах происходит до-

полнительное падение напряжения, которое приводит

к проблемам с двигателем. Поэтому для нормального

функционирования этого плиткореза необходимо до-

статочное поперечное сечение подводящих проводов.

Приведённые в таблице данные о

длине подводящих

проводов относятся к расстоянию между распредели-

тельным щитом, к которому подсоединен плиткорез, и

вилкой штепсельного разъёма плиткореза. При этом не

имеет значения, осуществляется подвод электроэнергии

к плиткорезу через стационарные подводящие провода,

через удлинительный кабель или через комбинацию

(стационарный и удлинительный) кабелей.

Предупреждение: Плиткорез должен быть заземлен

через розетку

с заземляющим контактом.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15 м 1,0 мм

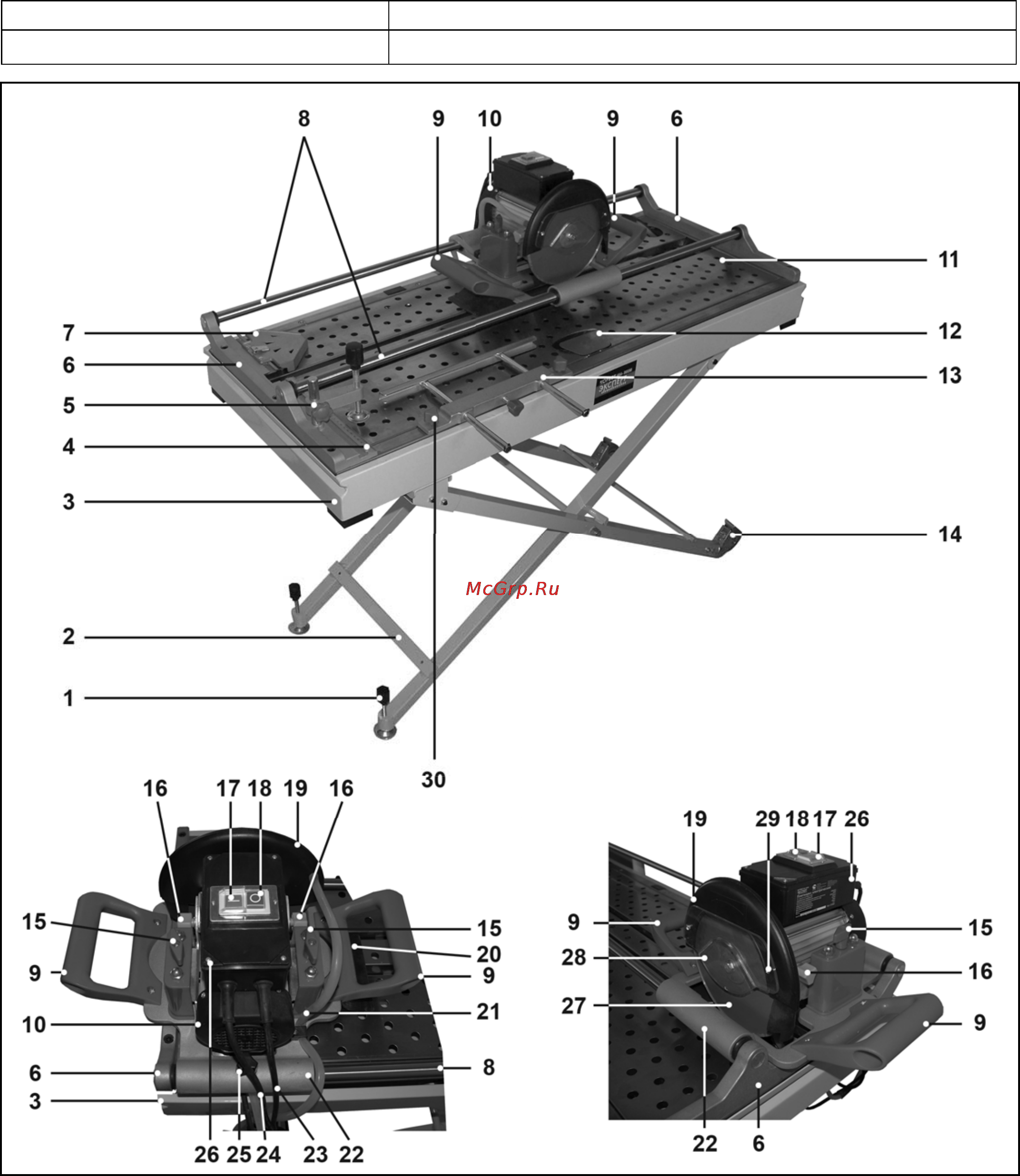

Рис. 2
