Инструкция по эксплуатации и техобслуживанию. Плиткорез электрический.

стр. 7

Сборка, регулировка и работа:

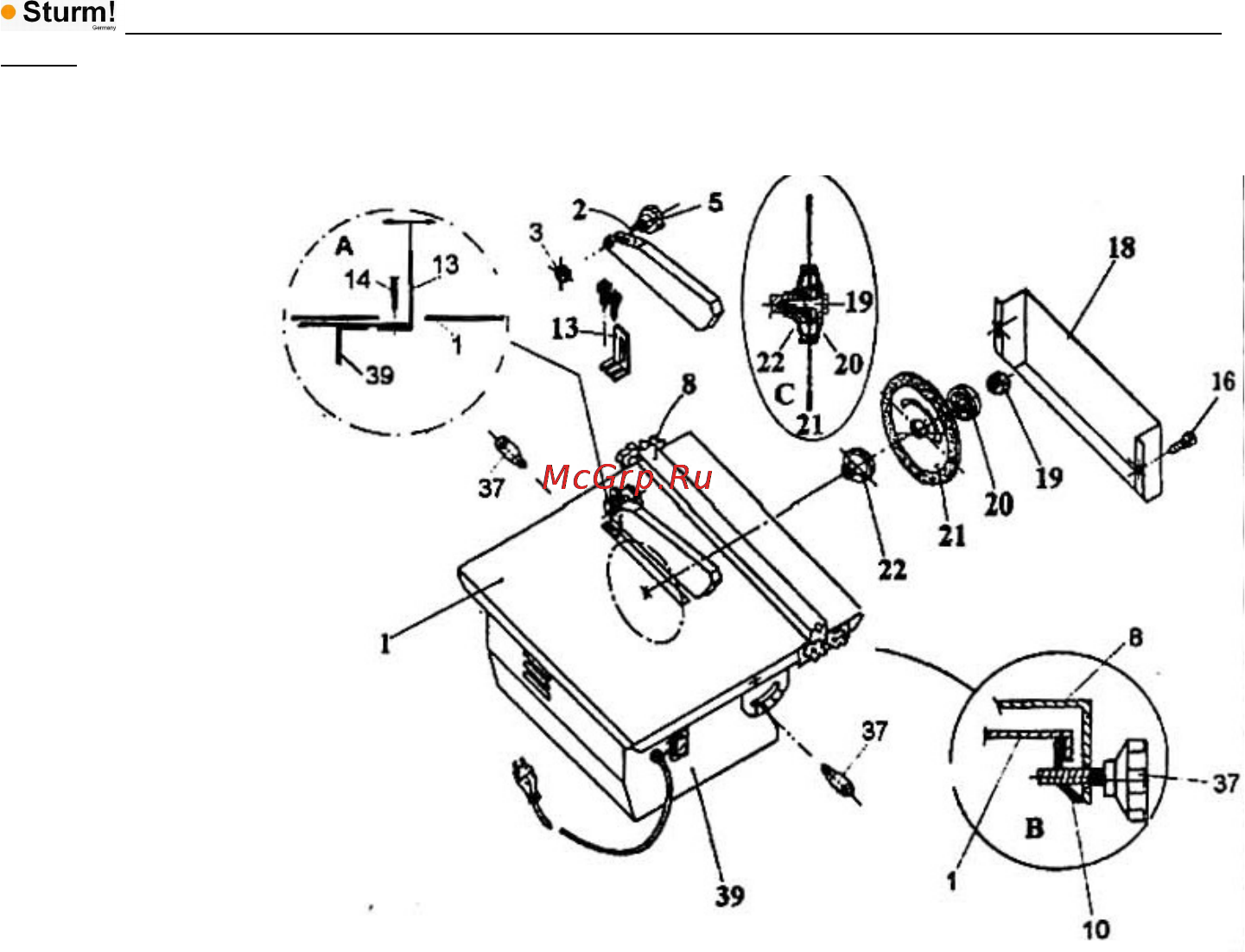

Рис 1

1. Смотрите рисунок 1.

2. Соедините кронштейн 13, согласно рис 1, часть А, но не затягивайте

болты.

3. Установите режущий алмазный диск согласно части С, рис 1.

• Установите фланец 22 на ведущий вал, как указано на рисунке.

• Установите режущий диск 21 на фланце 22, не перепутайте

направление вращения диска.

• Установите фланец 20 и затяните гайкой 19.

4. Установите кронштейн 13 в одном направлении с режущим диском и

крепко закрепите кронштейн болтами.

5. Установите защитный кожух 2 и закрепите винтом-барашком и

гайкой.

6. Присоедините боковой кожух 18 с помощью саморезов 16.

7. Установите ограничение 8 в соответствии с частью В.

8. Затяните зажимные болты 37, предварительно установив

необходимый угол наклона стола.
