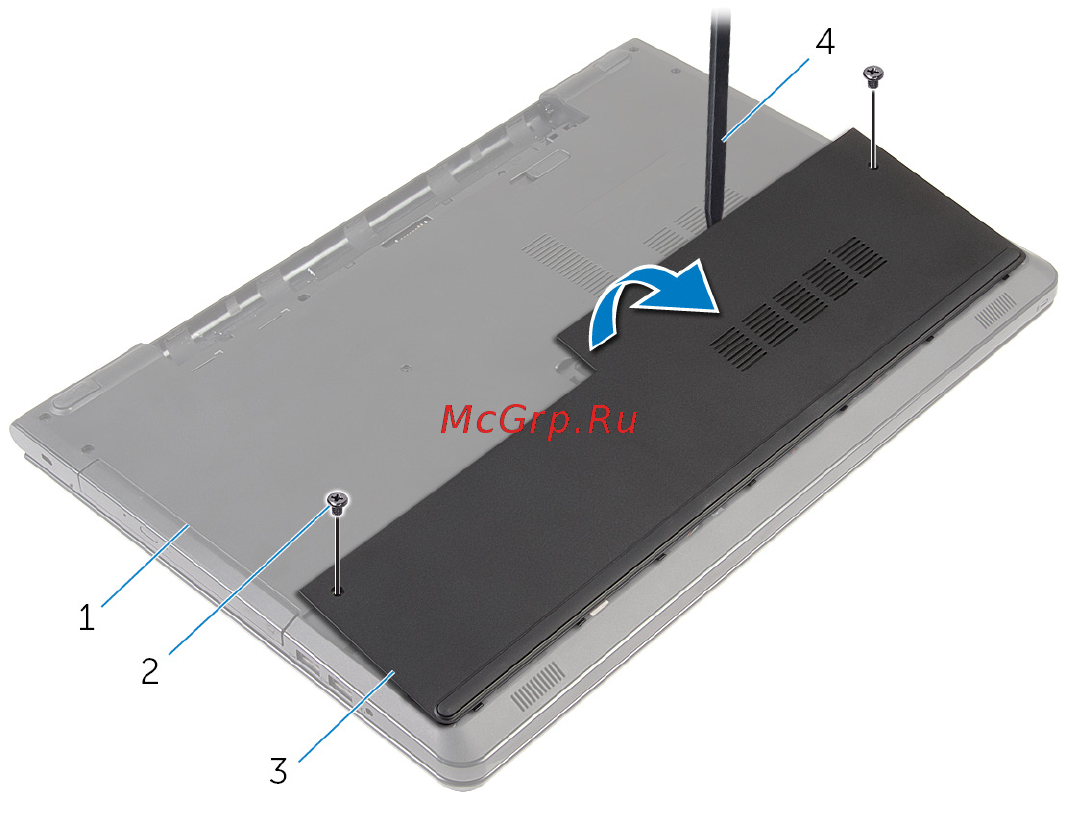

3 С помощью пластиковой палочки подденьте нижнюю крышку, начиная с
внутреннего края, и снимите ее с основания компьютера.
1 основание компьютера 2 винты (2 шт.)
3 нижнюю крышку 4 пластмассовая палочка
18
Содержание
- Inspiron 17 1
- Series 1
- Руководство по обслуживанию 1
- Осторожно предупреждение указывает на опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Примечание указывает на важную информацию которая поможет использовать компьютер более эффективно 2
- Примечания предупреждения и предостережения 2
- Inspiron 17 5000 series руководство по обслуживанию 3
- Содержание 3
- Извлечение батарейки типа таблетка 2 4
- Извлечение модулей памяти 4 4
- Извлечение платы беспроводной сети 8 4
- Снятие клавиатуры 5 4
- Установка батареи типа таблетка 4 4
- Установка клавиатуры 8 4
- Установка модулей памяти 6 4
- Установка платы беспроводной сети 30 4
- Извлечение динамиков 1 5
- Извлечение оптического дисковода 9 5
- Извлечение соединительной планки оптического дисковода 54 5
- Снятие корпуса компьютера 44 5
- Установка динамиков 53 5
- Установка корпуса компьютера 49 5
- Установка оптического дисковода 3 5
- Установка соединительной планки оптического дисковода 56 5
- Извлечение платы ввода вывода 7 6
- Извлечение платы разъема батареи 2 6
- Извлечение радиатора в сборе 0 6
- Извлечение системной платы 65 6
- Установка платы ввода вывода 59 6
- Установка платы разъема батареи 74 6
- Установка радиатора в сборе 3 6
- Установка системной платы 0 6
- Извлечение платы кнопки питания 85 7
- Снятие дисплея 0 7
- Снятие разъема адаптера питания 6 7
- Снятие упора для рук в сборе 9 7
- Установка дисплея 83 7
- Установка платы кнопки питания 87 7
- Установка разъема адаптера питания 8 7
- Установка упора для рук в сборе 1 7
- Извлечение камеры 07 8
- Снятие лицевой панели дисплея 93 8
- Снятие панели дисплея 7 8
- Снятие шарниров дисплея 103 8
- Установка камеры 09 8
- Установка лицевой панели дисплея 95 8
- Установка панели дисплея 01 8
- Установка шарниров дисплея 105 8
- Инструкции по технике безопасности 10
- Перед началом работы 10
- Подготовка к работе с внутренними компонентами компьютера 10
- Рекомендуемые инструменты 12
- После работы с внутренними компонентами компьютера 13
- Последовательность действий 14
- Снятие батареи 14
- Последовательность действий 16
- Установка батареи 16
- Последовательность действий 17
- Предварительные действия 17
- Снятие нижней крышки 17
- Действия после завершения операции 19
- Последовательность действий 19
- Установка нижней крышки 19
- Извлечение жесткого диска 20
- Последовательность действий 20
- Предварительные действия 20
- Действия после завершения операции 23
- Последовательность действий 23
- Установка жесткого диска 23
- Извлечение модулей памяти 24
- Последовательность действий 24
- Предварительные действия 24
- Последовательность действий 26
- Установка модулей памяти 26
- Действия после завершения операции 27
- Извлечение платы беспроводной сети 28
- Последовательность действий 28
- Предварительные действия 28
- Последовательность действий 30
- Установка платы беспроводной сети 30
- Действия после завершения операции 31
- Извлечение батарейки типа таблетка 32
- Последовательность действий 32
- Предварительные действия 32
- Действия после завершения операции 34
- Последовательность действий 34
- Установка батареи типа таблетка 34
- Последовательность действий 35
- Предварительные действия 35
- Снятие клавиатуры 35
- Действия после завершения операции 38
- Последовательность действий 38
- Установка клавиатуры 38
- Извлечение оптического дисковода 39
- Предварительные действия 39
- Последовательность действий 40
- Действия после завершения операции 43
- Последовательность действий 43
- Установка оптического дисковода 43
- Последовательность действий 44
- Предварительные действия 44
- Снятие корпуса компьютера 44
- Действия после завершения операции 49
- Последовательность действий 49
- Установка корпуса компьютера 49
- Извлечение динамиков 51
- Последовательность действий 51
- Предварительные действия 51
- Действия после завершения операции 53
- Последовательность действий 53
- Установка динамиков 53
- Извлечение соединительной планки оптического дисковода 54
- Последовательность действий 54
- Предварительные действия 54
- Действия после завершения операции 56
- Последовательность действий 56
- Установка соединительной планки оптического дисковода 56
- Извлечение платы ввода вывода 57
- Последовательность действий 57
- Предварительные действия 57
- Действия после завершения операции 59
- Последовательность действий 59
- Установка платы ввода вывода 59
- Извлечение радиатора в сборе 60
- Предварительные действия 60
- Процедура дискретная графическая плата 60
- Процедура интегрированная графическая плата 61
- Действия после завершения операции 63
- Последовательность действий 63
- Установка радиатора в сборе 63
- Извлечение системной платы 65
- Предварительные действия 65
- Последовательность действий 66
- Последовательность действий 70
- Установка системной платы 70
- Действия после завершения операции 71
- Извлечение платы разъема батареи 72
- Последовательность действий 72
- Предварительные действия 72
- Действия после завершения операции 74
- Последовательность действий 74
- Установка платы разъема батареи 74
- Последовательность действий 76
- Предварительные действия 76
- Снятие разъема адаптера питания 76
- Действия после завершения операции 78
- Последовательность действий 78
- Установка разъема адаптера питания 78
- Последовательность действий 80
- Предварительные действия 80
- Снятие дисплея 80
- Действия после завершения операции 83
- Последовательность действий 83
- Установка дисплея 83
- Извлечение платы кнопки питания 85
- Предварительные действия 85
- Последовательность действий 86
- Действия после завершения операции 87
- Последовательность действий 87
- Установка платы кнопки питания 87
- Последовательность действий 89
- Предварительные действия 89
- Снятие упора для рук в сборе 89
- Действия после завершения операции 91
- Последовательность действий 91
- Установка упора для рук в сборе 91
- Предварительные действия 93
- Снятие лицевой панели дисплея 93
- Последовательность действий 94
- Действия после завершения операции 95
- Последовательность действий 95
- Установка лицевой панели дисплея 95
- Предварительные действия 97
- Снятие панели дисплея 97
- Последовательность действий 98
- Действия после завершения операции 101
- Последовательность действий 101
- Установка панели дисплея 101
- Предварительные действия 103
- Снятие шарниров дисплея 103
- Последовательность действий 104
- Действия после завершения операции 105
- Последовательность действий 105
- Установка шарниров дисплея 105
- Извлечение камеры 107
- Предварительные действия 107
- Последовательность действий 108
- Действия после завершения операции 109
- Последовательность действий 109
- Установка камеры 109
- Извлечение кабеля дисплея 111
- Предварительные действия 111
- Последовательность действий 112
- Действия после завершения операции 113
- Последовательность действий 113
- Установка кабеля дисплея 113
- Предварительные действия 115
- Снятие задней крышки дисплея и антенны в сборе 115
- Последовательность действий 116
- Действия после завершения операции 117
- Последовательность действий 117
- Установка задней крышки дисплея и антенны в сборе 117
- Перепрограммирование bios 119
- Материалы для самостоятельного разрешения вопросов 120
- Справка и обращение в компанию dell 120
- Обращение в компанию dell 121
