6

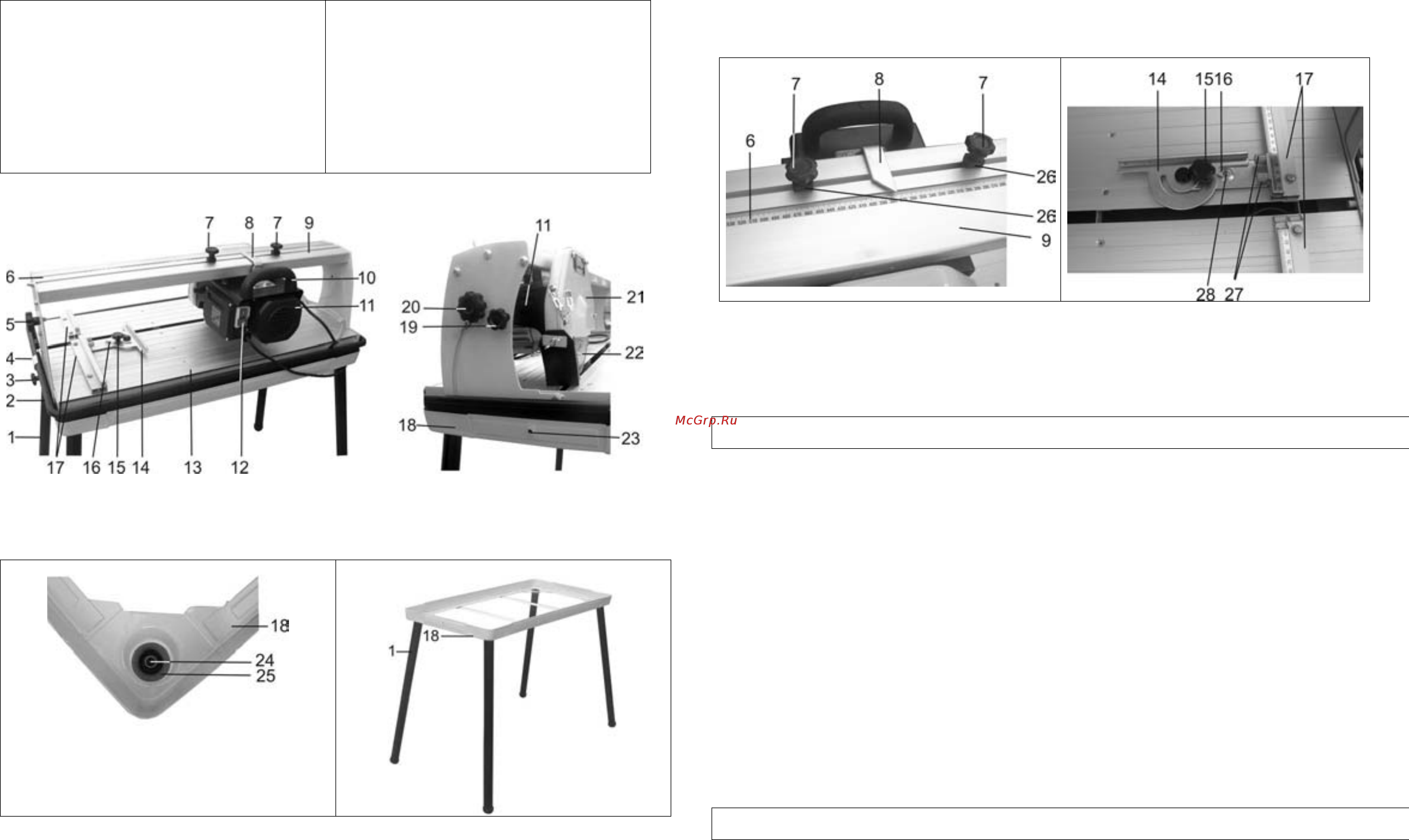

7. УСТРОЙСТВО (Рис. 2,3)
1. Ножка
2. Поддон
3. Гайка крепления
4. Пластина
5. Винт фиксации
6. Шкала
7. Гайка крепления
8. Указатель
9. Направляющая
10. Ручка плиткореза
11. Электродвигатель
12. Магнитный пускатель
13. Рабочий стол
14. Упор регулируемый
15. Гайка фиксирующая
16. Указатель
17. Направляющий упор
18. Основание
19. Винт фиксации (транспортный)
20. Винт фиксации
21. Кожух защитный
22. Отрезной диск
23. Отверстие для крепления
Рис.2 Рис.3
8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис. 2,3)
8.1. При транспортировке, перемещении и обслуживании за ручку плиткореза (10) переместить в крайнее положение и,
как показано на Рис.3 закрепить винтом фиксации (19) положение электродвигателя (11).
9. СБОРКА
Рис. 4
Рис. 5
9.1. Сборка и установка основания (Рис. 4, 5)
9.1.1. Используя шестигранный ключ (J) Рис.1 из ножек (1) выкрутить болты (24), в отверстия основания (18)
установить шайбы (25), ножки (1) закрепить на основании (18) болтами (24), как показано на Рис.5 собрать основание
7
9.1.2. Основание установить на ровной горизонтальной поверхности с учетом веса плиткореза с обрабатываемой заготовкой.
9.2. Сборка плиткореза (Рис.2,3)
9.2.1. В
основание (18) установить и гайкой крепления (3) и пластиной (4) зафиксировать поддон (2) через отверстие для
крепления (23) используя болты (L) Рис.1.
9.2.2. В поддон (2) установить плиткорез.
Рис. 6
Рис. 7
9.2.3. На направляющей (9) установить ограничители (26) и гайками крепления (7) зафиксировать положение Рис. 6.
9.2.4. Как показано на Рис.7 установить и закрепить регулируемый упор (14).
10. РЕГУЛИРОВКА
Плиткорез точно отрегулирован на заводе - изготовителе, но при транспортировке точность установок регулировочных винтов
может нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов плиткореза извлечь вилку шнура электропитания из
питающей розетки.
10.1. Регулировка угла резания (Рис. 2,3,7)
10.1.1. Отключить плиткорез (извлечь вилку шнура из питающей розетки).
10.1.2. Выкрутить винт фиксации (5), за ручку плиткореза (10) отрезной диск (22) переместить в противоположнее крайнее
положение.
10.1.3. Используя угольник или угломер, поворачивая регулируемый упор (14), установить между плоскостью регулируемого
упора (14) и режущей кромкой отрезного диска (22), угол 90
0
.
10.1.4. Винтами фиксации (27) и гайкой фиксации (15) закрепить положение регулируемого упора (14). Проверить показания
указателя (16) по шкале регулируемого упора (14), при необходимости произвести регулировку указателя (16), для чего
ослабить фиксацию винта (28), совместить указатель (16) со значением 90
0
шкалы регулируемого упора (14), положение
закрепить винтом (28).
10.1.5. Сделать пробное резание, произвести инструментальное измерение результата, при необходимости произвести
корректировку.
10.1.6. Регулировка (установка) угла резания отличающаяся от угла 90
0
производится аналогичным образом с той лишь
разницей, что вместо угольника используется угломер, образец или шаблон.
10.2. Регулировка угла наклона резания (Рис. 2,3,7)
10.2.1. Регулировка или установка на заданный угол наклона резания устанавливается аналогичным способом с той лишь
разницей, что устанавливается угол между рабочим столом (13) и режущей кромкой отрезного диска (22), для чего ослабить
винт фиксации (20), за ручку плиткореза (10) установить требуемый угол, положение закрепить винтом фиксации (20).
10.3. Регулировка ограничения хода отрезного диска (Рис. 2,3,7)
10.3.1. Ослабить фиксацию гаек крепления (7) переместить ограничители (26) в выбранное положение, ограничив ход
отрезного диска (22), положение зафиксировать гайками крепления (7).
11. ОСНОВНЫЕ ОПЕРАЦИИ
В интересах Вашей безопасности всегда держите защитный кожух, предусмотренный конструкцией в
исправном
состоянии. При любой неисправности его следует немедленно заменить.
11.1. Принцип работы (Рис. 2,3)
11.1.1. К работе с электрическим плиткорезом допускать операторов из числа подготовленных и имеющих опыт работы с
электрическими плиткорезами.
