инструкция по эксплуатации станка JET мод. MBS-708CS/MBS-910CS

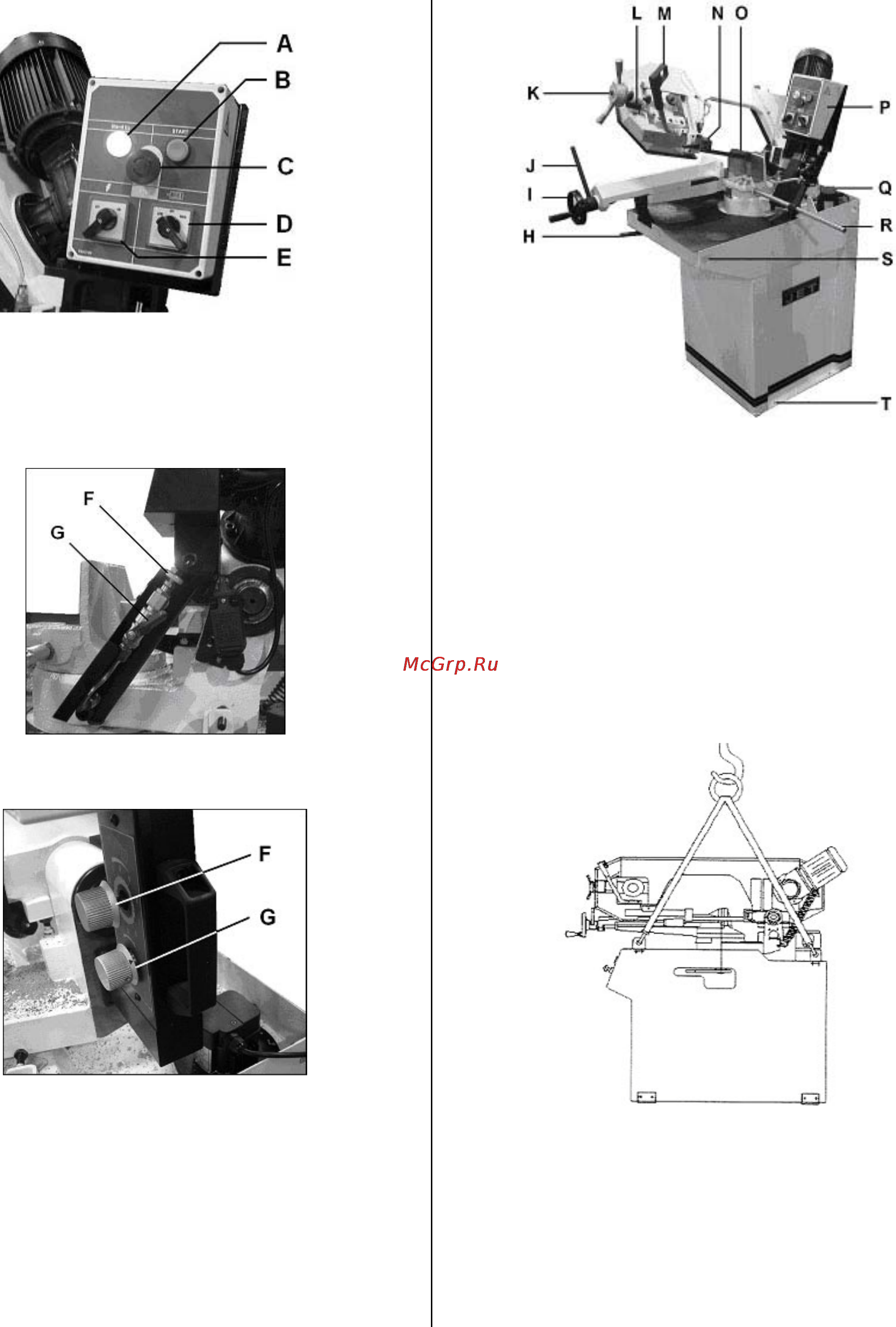

4.4 Описание станка

Рис.1

A.... Индикатор включения питания

B.... Кнопка запуска

C ... Кнопка Выключения/Аварийного отключения

D ... Переключатель скорости полотна

E.... Выключатель подвода СОЖ

Рис.MBS-708CS

F .... Регулятор точной регулировки подачи

G ... Выключатель гидроцилиндра подачи

Рис.MBS-910CS

H ... Фиксатор поворотной пильной рамы

I ..... Маховик подвижной губки тисков

J .... Рукоятка быстрого зажима

K.... Рукоятка натяжения полотна

L .... Индикатор натяжения полотна

M ... Рукоятка подъема пильной рамы

N ... Регулируемые направляющие полотна

O ... Регулируемые направляющие полотна

P.... Пульт управления

Рис.2

Q ... Насос для подачи СОЖ

R ... Регулируемый концевой упор

S.... Отверстия для подъема станка

T .... Отверстия для крепления станка

5. Транспортировка и пуск в эксплуатацию

5.1.Транспортировка и установка

Переместите станок из транспортировочной тары

на желаемое место.

Используйте такелажные ленты, расположив их,

таким образом, как показано на Рис. 3.

Рис.3

Внимание!:

Масса станка

MBS-708CS…. 180 кг.

MBS-910CS…. 220 кг.

Убедитесь, что Ваши подъемные устройства

обладают достаточной грузоподъемностью и

находятся в надлежащем состоянии. Никогда

не стойте под подвешенным грузом.
