PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

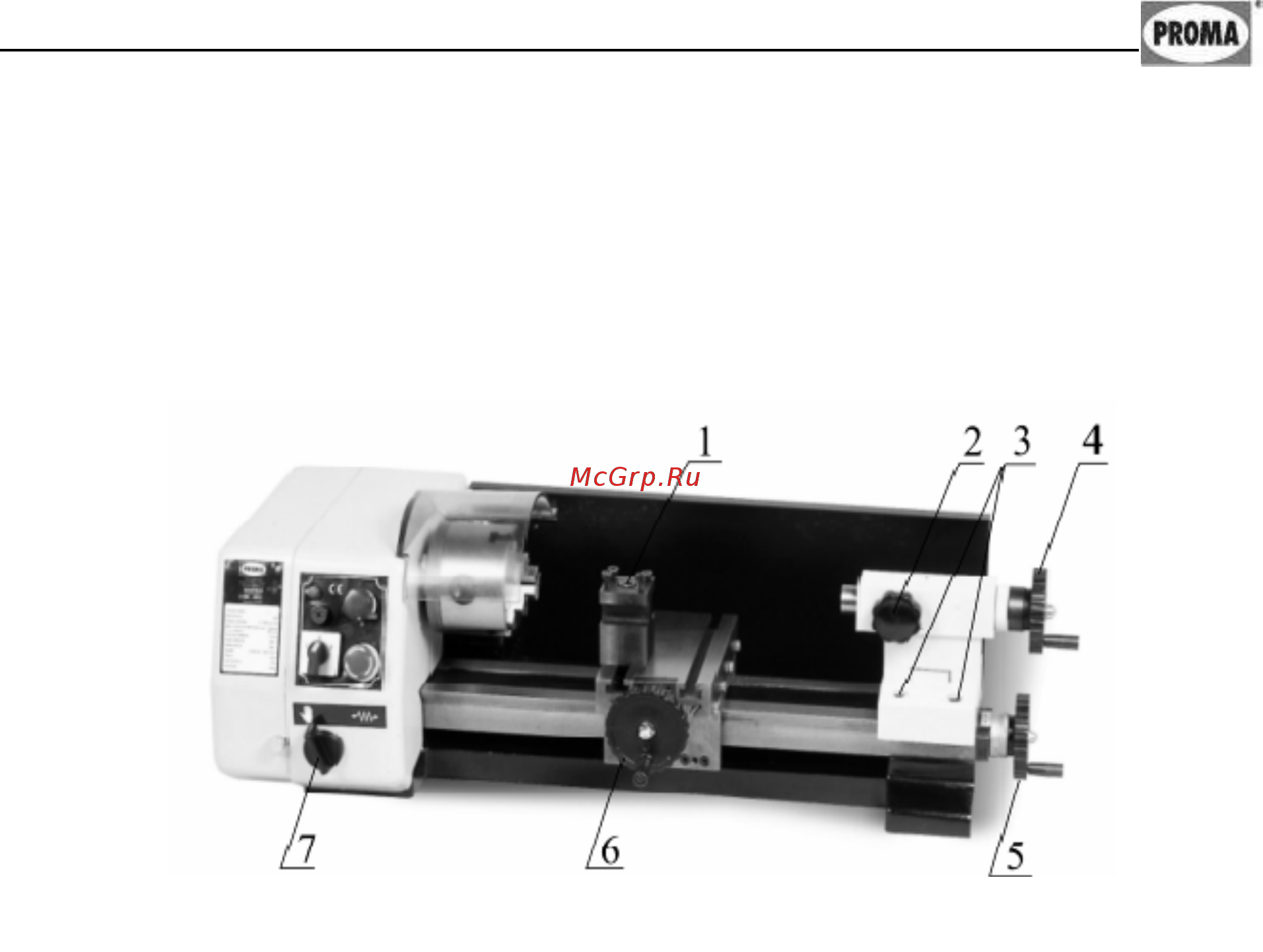

Рисунок 5.

ВНИМАНИЕ! Следует помнить, что станок все равно остается под

напряжением.

Для продолжения работы поверните кнопку аварийной остановки

по часовой стрелке, и она вернется в исходное положение.

Рукоятки управления (см. рис.5):

1. Болт зажима резцедержателя 1: Вращение против часовой стрелки –

открепление резцедержателя, перемещение резцедержателя по Т-

образному пазу поперечных салазок. Вращение по часовой стрелке –

закрепление

резцедержателя. Поворот резцедержателя осуществляется

рукой.

2. Рукоятка зажима пиноли задней бабки 2: Вращение по часовой стрелке

– пиноль зажата. Вращение против часовой стрелки – пиноль отжата.

3. Болты зажима задней бабки: Вращение по часовой стрелке - зажатие

задней бабки. Вращение против часовой стрелки - отжатие задней бабки.

4. Штурвал перемещения пиноли задней бабки 4: Вращение

по часовой

стрелке – перемещение пиноли влево. Вращение против часовой стрелки

– перемещение пиноли вправо.

5. Штурвал ручного перемещения суппорта 5: Вращение по часовой

стрелке – перемещение салазок влево. Вращение против часовой стрелки –

перемещение салазок вправо.

6. Штурвал ручного перемещения поперечных салазок суппорта 6:

Вращение по часовой стрелке – перемещение салазок вперед. Вращение

против часовой

стрелки – перемещение салазок назад.

7. Рукоятка включения механической подачи 7: Поворот вправо –

включение механической подачи. Поворот влево – выключение

механической подачи.
