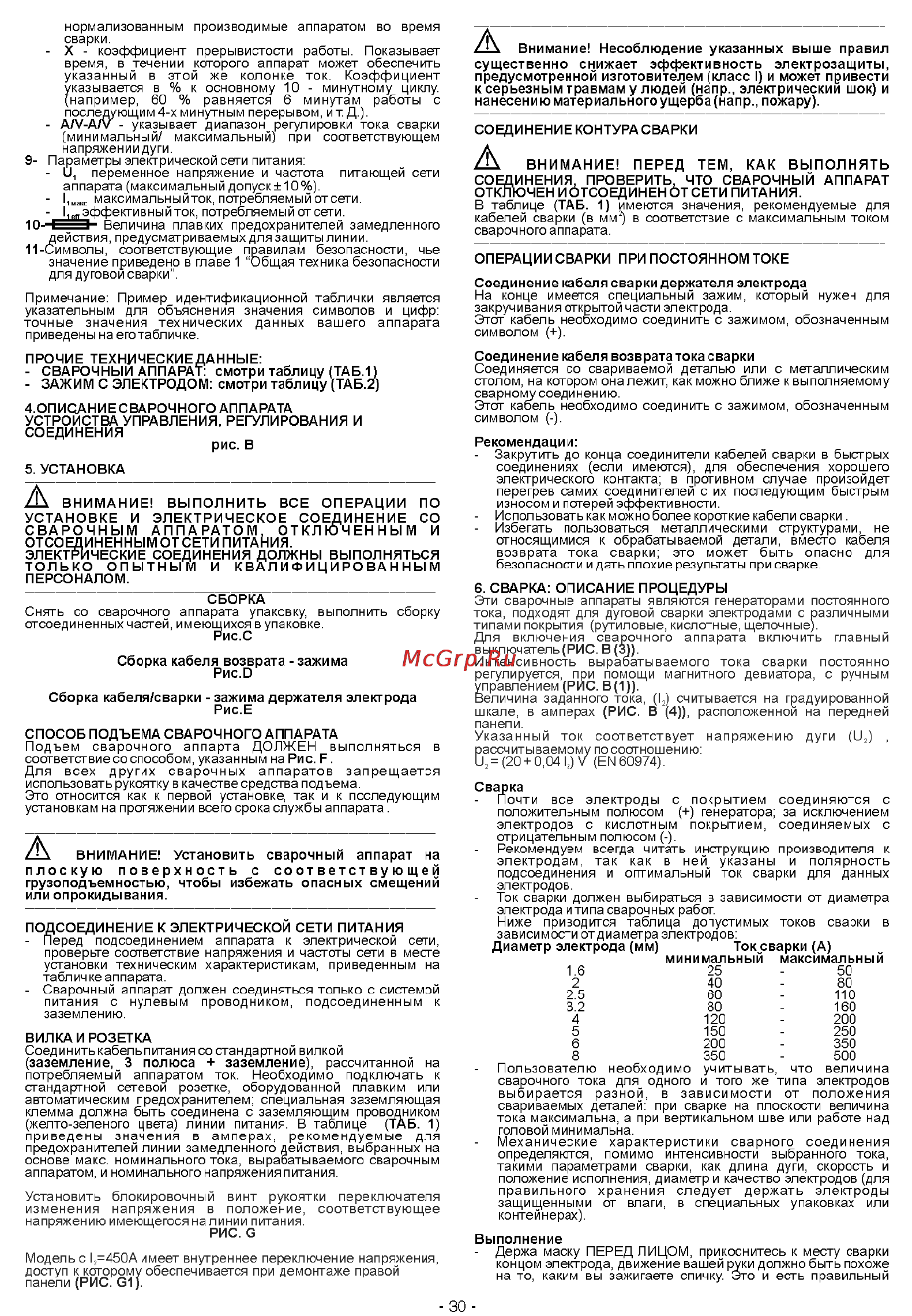

нормализованным производимые аппаратом во время сварки X коэффициент прерывистости работы Показывает время в течении которого аппарат может обеспечить указанный в этой же колонке ток Коэффициент указывается в к основному 10 минутному циклу например 60 равняется 6 минутам работы с последующим 4 х минутным перерывом ит Д АЛ АЛ7 указывает диапазон регулировки тока сварки минимальный максимальный при соответствующем напряжении дуги 9 Параметры электрической сети питания 1Ц переменное напряжение и частота питающей сети аппарата максимальный допуск 10 Ьммс максимальный ток потребляемый от сети эффективный ток потребляемый от сети 10 I 3 Величина плавких предохранителей замедленного действия предусматриваемых для защиты линии 11 Символы соответствующие правилам безопасности чье значение приведено в главе 1 Общая техника безопасности для дуговой сварки Примечание Пример идентификационной таблички является указательным для объяснения значения символов и цифр точные значения технических данных вашего аппарата приведены на еготабличке И 5 УСТАНОВКА Д ВНИМАНИЕ ВЫПОЛНИТЬ ВСЕ ОПЕРАЦИИ ПО УСТАНОВКЕ И ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ СО СВАРОЧНЫМ АППАРАТОМ ОТКЛЮЧЕННЫМ И ОТСОЕДИНЕННЫМ ОТСЕТИ ПИТАНИЯ ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО ОПЫТНЫМ И КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ СБОРКА Снять со сварочного аппарата упаковку отсоединенных частей имеющихся в упаковке Рис С выполнить СОЕДИНЕНИЕ КОНТУРА СВАРКИ Лк ВНИМАНИЕ ПЕРЕД ТЕМ КАК ВЫПОЛНЯТЬ СОЕДИНЕНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТСЕТИ ПИТАНИЯ В таблице ТАБ 1 имеются значения рекомендуемые для кабелей сварки в мм2 в соответствие с максимальным током сварочного аппарата ОПЕРАЦИИ СВАРКИ ПРИ ПОСТОЯННОМ ТОКЕ Соединение кабеля сварки держателя электрода На конце имеется специальный зажим который нужен для закручивания открытой части электрода Этот кабель необходимо соединить с зажимом обозначенным символом Соединение кабеля возврата тока сварки Соединяется со свариваемой деталью или с металлическим столом на котором она лежит как можно ближе к выполняемому сварному соединению Этот кабель необходимо соединить с зажимом обозначенным символом ПРОЧИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ СВАРОЧНЫЙ АППАРАТ смотри таблицу ТАБ 1 ЗАЖИМ С ЭЛЕКТРОДОМ смотри таблицу ТАБ 2 4 ОПИСАНИЕСВАРОЧНОГО АППАРАТА УСТРОЙСТВА УПРАВЛЕНИЯ РЕГУЛИРОВАНИЯ СОЕДИНЕНИЯ рис В ш Внимание Несоблюдение указанных выше правил существенно снижает эффективность электрозащиты предусмотренной изготовителем класс I и может привести к серьезным травмам у людей напр электрическим шок и нанесению материальногоущерба напр пожару сборку Сборка кабеля возврата зажима Рис О Сборка кабеля сварки зажима держателя электрода Рис Е СПОСОБ ПОДЪЕМА СВАРОЧНОГО АППАРАТА Подъем сварочного аппарта ДОЛЖЕН выполняться в соответствие со способом указанным на Рис Р Для всех других сварочных аппаратов запрещается использовать рукоятку в качестве средства подъема Это относится как к первой установке так и к последующим установкам на протяжении всего срока службы аппарата ВНИМАНИЕ Установить сварочный аппарат на плоскую поверхность с соответствующей грузоподъемностью чтобы избежать опасных смещений или опрокидывания ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПИТАНИЯ Перед подсоединением аппарата к электрической сети проверьте соответствие напряжения и частоты сети в месте установки техническим характеристикам приведенным на табл ич ке а п п а рата Сварочный аппарат должен соединяться только с системой питания с нулевым проводником подсоединенным к заземлению ВИЛ КА И РОЗЕТКА Соединить кабель питан ия со стандартной вилкой заземление 3 полюса заземление рассчитанной на потребляемый аппаратом ток Необходимо подключать к стандартной сетевой розетке оборудованной плавким или автоматическим предохранителем специальная заземляющая клемма должна быть соединена с заземляющим проводником желто зеленого цвета линии питания В таблице ТАБ 1 приведены значения в амперах рекомендуемые для предохранителей линии замедленного действия выбранных на основе макс номинального тока вырабатываемого сварочным аппаратом и номинального напряжения питания Установить блокировочный винт рукоятки переключателя изменения напряжения в положение соответствующее напряжению имеющегося на линии питания РИС С Модель с 12 450А имеет внутреннее переключение напряжения доступ к которому обеспечивается при демонтаже правой панели РИС Э1 30 Рекомендации Закрутить до конца соединители кабелей сварки в быстрых соединениях если имеются для обеспечения хорошего электрического контакта в противном случае произойдет перегрев самих соединителей с их последующим быстрым износом и потерей эффективности Использовать как можно более короткие кабели сварки Избегать пользоваться металлическими структурами не относящимися к обрабатываемой детали вместо кабеля возврата тока сварки это может быть опасно для безопасности и дать плохие результаты при сварке 6 СВАРКА ОПИСАНИЕ ПРОЦЕДУРЫ Эти сварочные аппараты являются генераторами постоянного тока подходят для дуговой сварки электродами с различными типами покрытия рфгиловые кислотные щелочные Для включения сварочного аппарата включить главный выключатель РИС В З Интенсивность вырабатываемого тока сварки постоянно регулируется при помощи магнитного девиатора с ручным управлением РИС В 1 Величина заданного тока 12 считывается на градуированной шкале в амперах РИС В 4 расположенной на передней панели Указанный ток соответствует напряжению дуги 1Д рассчитываемому по соотношению и2 20 0 0412 V ЕЫ 60974 Сварка Почти все электроды с покрытием соединяются с положительным полюсом генератора за исключением электродов с кислотным покрытием соединяемых с отрицательным полюсом Рекомендуем всегда читать инструкцию производителя к электродам так как в ней указаны и полярность подсоединения и оптимальный ток сварки для данных электродов Ток сварки должен выбираться в зависимости от диаметра электрода и тип а сварочных работ Ниже приводится таблица допустимых токов сварки в зависимости от диаметра электродов Диаметр электрода мм Ток сварки А минимальный максимальный 1 6 25 50 2 40 80 2 5 60 110 3 2 80 160 4 120 200 5 150 250 6 200 350 8 350 500 Пользователю необходимо учитывать что величина сварочного тока для одного и того же типа электродов выбирается разной в зависимости от положения свариваемых деталей при сварке на плоскости величина тока максимальна а при вертикальном шве или работе над головой минимальна Механические характеристики сварного соединения определяются помимо интенсивности выбранного тока такими параметрами сварки как длина дуги скорость и положение исполнения диаметр и качество электродов для правильного хранения следует держать электроды защищенными от влаги в специальных упаковках или контейнерах Выполнение Держа маску ПЕРЕД ЛИЦОМ прикоснитесь к месту сварки концом электрода движение вашей руки должно быть похоже на то каким вы зажигаете спичку Это и есть правильный
