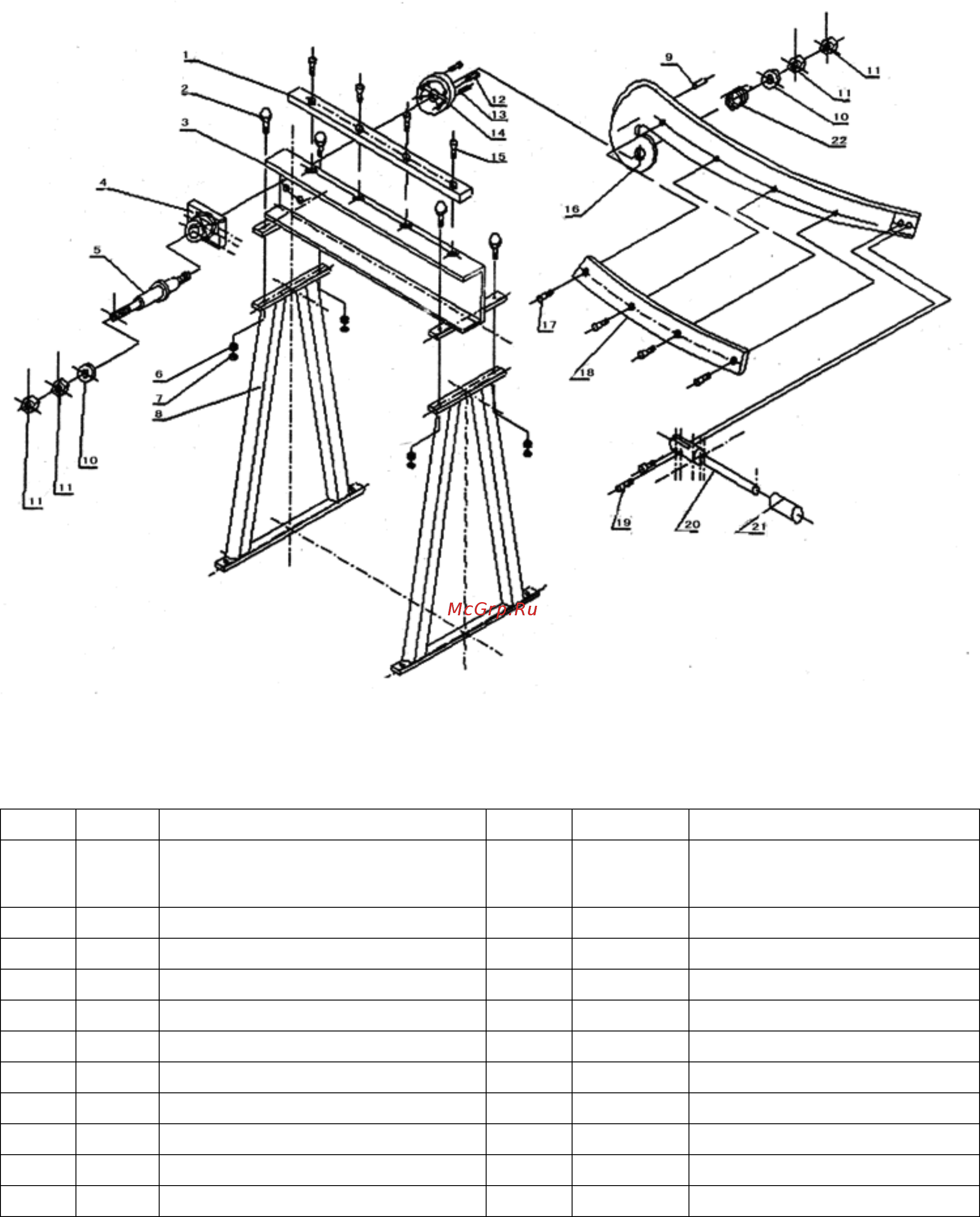

СХЕМА СБОРКИ
ДЕТАЛИ СБОРКИ
*- позиция по схеме сборки
№* Код Наименование детали №* Код Наименование детали
1и18 23803
Комплект ножей
(нож нижний и нож верхний)
12 131062 Винт
2 131052 Болт 13 131063 Штифт
3 131053 Рама 14 131064 Шайба
4 131054 Втулка 15 131065 Винт
5 131055 Ось 16 131066 Рычаг
6 131056 Шайба 17 131067 Винт
7 131057 Гайка 19 131068 Винт
8 131058 Опора 20 131069 Ручка рычага
9 131059 Штифт 21 131070 Рукоятка
10 131060 Шайба 22 131071 Пружина
11 131061 Гайка
