4 9
1. ОБЩИЕ УКАЗАНИЯ
1.1. Ножницы для профильного металла с руч-
ным приводомКорвет 568” (далее ножницы)
предназначены для разрезания металлопро-
ката, круглого, квадратного сечения, полосы и
полос шириной до 100 мм из листовой низко-
углеродистой стали. Этот инструмент находит
широкое применение в строительстве, ремон-
тных мастерских.
1.2. Ножницы предназначены для эксплуата-
ции в следующих
условиях:
- температура окружающей среды от 1
0
до
35
0
С;
- относительная влажность воздуха до 80% при
температуре 25
0
С.
1.3. Приобретая ножницы, проверьте их рабо-
тоспособность и комплектность.
1.4. После продажи ножниц претензии по не-
комплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры ножниц приведены в
таблице 1.

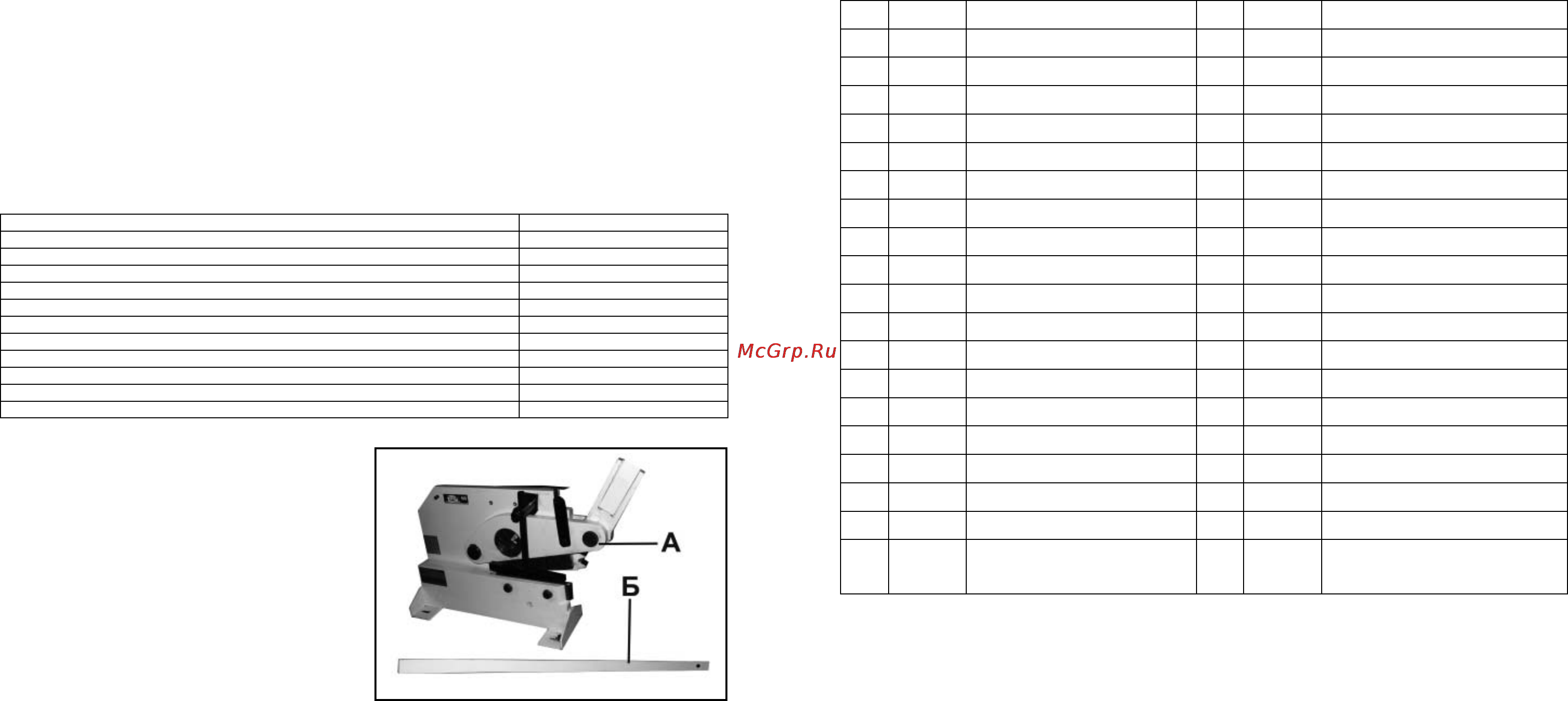

3. КОМПЛЕКТНОСТЬ (Рис.1.)
А. Ножницы 1 шт.
Б. Рукоятка 1 шт.
Руководство по эксплуатации 1 экз.
Упаковка 2 шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению
безо-
пасности при работе.
ПРЕДУПРЕЖДЕНИЕ: не эксплуатируйте
ножницы до тех пор, пока внимательно не
ознакомитесь с изложенными в «Руководс-
тве» рекомендациями.
ЗАПРЕЩАЕТСЯ работать с ножницами в
состоянии алкогольного или наркотичес-
кого опьянения, под воздействием лекарс-
твенных препаратов.
4.1.1. Ознакомьтесь с назначением, принципом
действия, приемами работы и максимальными
возможностями Ваших ножниц.
4.1.2. Правильно устанавливайте и всегда со-
держите в рабочем состоянии весь инструмент,
оснастку и средства индивидуальной защиты.
4.1.3. Запрещается работа с ножницами в по-
мещениях с относительной влажностью возду-
ха более 80%. Позаботьтесь о хорошем осве-
щении места работы.
4.1.4. Дети и посторонние лица должны нахо-
диться на безопасном расстоянии от места ра-
боты ножниц.
4.1.5. Не перегружайте ножницы. Ваша работа
будет выполнена лучше и закончится быстрее,
если Вы будете выполнять ее так, что бы нож-
ницы не перегружались.
4.1.6. Используйте ножницы только по на-
значению. Не допускается самостоятельное
проведение модификаций ножниц, а также ис-
пользование ножниц для работ, на которые они
не рассчитаны.
4.1.7. Одевайтесь правильно. При работе с
ножницами не надевайте излишне свободную
одежду, перчатки, галстуки, украшения. Они
могут попасть в подвижные детали ножниц.
Всегда работайте в нескользящей обуви и уби-
райте назад длинные волосы. Защищайте руки
от порезов об острые кромки заготовок рукави-
цами.
Рис. 1
Таблица 1.
Наименование параметра Значение параметра
1. Длина ножа, мм 200
2. Максимальный диаметр стального прутка, мм 16
3. Максимальный размер квадратного прутка, мм 16
4. Максимальный размер разрезаемой стальной полосы, мм 100 х 10
5. Максимальный размер разрезаемого стального уголка, мм 40 х 6
6. Максимальный размер тавра, мм 40 х 6
7. Максимальная толщина листовой стали, мм 8
8. Габаритные размеры, мм 1800 х 150 х 1550
9. Размеры упаковки ножниц, мм 680 х 310 х 560
10. Размеры упаковки рукоятки, мм
120 х 50 х 60
10. Масса, кг 42
Код для заказа 27568
ДЕТАЛИ СБОРКИ
*- номер позиции на схеме сборки
* Код. Наименование детали * Код. Наименование детали
1. 131072 Гайка 20. 131091 Гайка
2. 131073 Шайба 21. 131092 Гайка
3. 131074 Втулка 22. 131093 Рычаг зубчатый
4. 131075 Пластина соединительная 23. Нож неподвижный (нижний)
5. 131076 Торсион 24. 131095 Рукоятка
6. 131077 Корпус 25. 131096 Шайба
7. 131078 Проушина 26. 131097 Болт
8. 131079 Ось резьбовая 27. 131098 Шайба
9. 131080 Болт 28. 131099 Болт
10. 131081 Плита прижимная 29. Нож малый для профилей
11. 131082 Ось 30. Нож большой для профилей
12. 131083 Болт 31. 131102 Кожух ножа
13. 131084 Гайка 32. Нож с V-образной прорезью
14. 131085 Шайба 33. 131104 Пластина соединительная
15. 131086 Плита опорная 34. 131105 Ось
16. 131087 Втулка 35. Нож подвижный (верхний)
17. 131088 Вал 36. 131107 Винт
18. 131089 Шайба 37. 131108 Болт
19. 131090 Пластина соединительная 23809
Комплект ножей
(№№ 23,29,30,32,35)
