12. Нож подвижный

13. Нож неподвижный

7. СБОРКА (Рис.2)

7.1. Установите рукоятку (10) в паз зубчатого

рычага (9).

7.2. Зафиксируйте рукоятку (10) на зубчатом

рычаге (9) при помощи болта с гайкой (11).

7.3. Очистите ножницы от консервационной

смазки.

8.МОНТАЖ

8.1. Закрепите ножницы на прочной и устойчи-

вой рабочей поверхности верстака с помощью

болтовых соединений (не комплектуется) че-

рез монтажные

отверстия 4 (Рис.2).

9. ПОРЯДОК РАБОТЫ (Рис.2,3)

9.1. Разрезание плоских заготовок.

9.1.1. Поднимите подвижный нож 12 при помо-

щи рукоятки 10 на необходимую толщину раз-

резаемого материала.

9.1.2. Установите плоскую заготовку на непод-

вижный нож 13, закрепить ее прижимной пли-

той 3.

9.1.3. Плавно опустите рукоятку 10 с силой

вниз.

9.2. Разрезание прутка.

9.2.1. Поднимите подвижный нож 12 при помо-

щи рукоятки 10.

9.2.2. Вставьте размеченную заготовку из прут-

ка в отверстие опорной плиты 14 и ножа 7.

9.2.3. Плавно опустите рукоятку 10 с силой

вниз.

9.3. Разрезание уголка и тавра.

9.3.1. Поднимите подвижный нож 12 при помо-

щи рукоятки 10.

9.3.2. Вставите заготовку из уголка или тавра в

профильное отверстие ножа 7.

9.3.3. Для разрезания заготовки из тавра, необ-

ходимо ослабить винт 16 и, переместив его на

толщину материала заготовки, зафиксируйте в

этом положении.

9.3.4. Плавно опустите рукоятку 10 с силой вниз.

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.1. Смажьте зубья зубчатого рычага 9 (Рис.2)

небольшим количеством консистентной смаз-

кой.

10.2. По окончанию работы очистите ножницы

от пыли, грязи и стружки.

10.3. Все открытые неокрашенные поверхнос-

ти смажьте тонким слоем жидкого масла.

10.4. Изношенные и поломанные ножи необхо-

димо заменить. Код для заказа 23809.

11.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Перед транспортировкой ножниц на сущест-

венные расстояния их необходимо очистить

от грязи и пыли, разобрать и уложить все их

детали в упаковку так, как они были упакованы

при продаже.

Переносить ножницы следует с учетом их мас-

сы, при необходимости используя специаль-

ные подъемные устройства.

Хранить ножницы необходимо при нормаль-

ной температуре в сухом прохладном помеще-

нии недоступном для детей. При этом все де-

тали должны быть чистыми. При длительном

хранении рекомендуется смазать неокрашен-

ные металлические поверхности и соединения

консервационной смазкой.

12. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ

Для создания удобств при работе с ножница-

ми рекомендуем приобрести опору роликовую

(Рис.4), которая облегчит работу с заготовками

большой длины как при подаче заготовки на

обработку, так и при передаче готового изде-

лия после обработки.

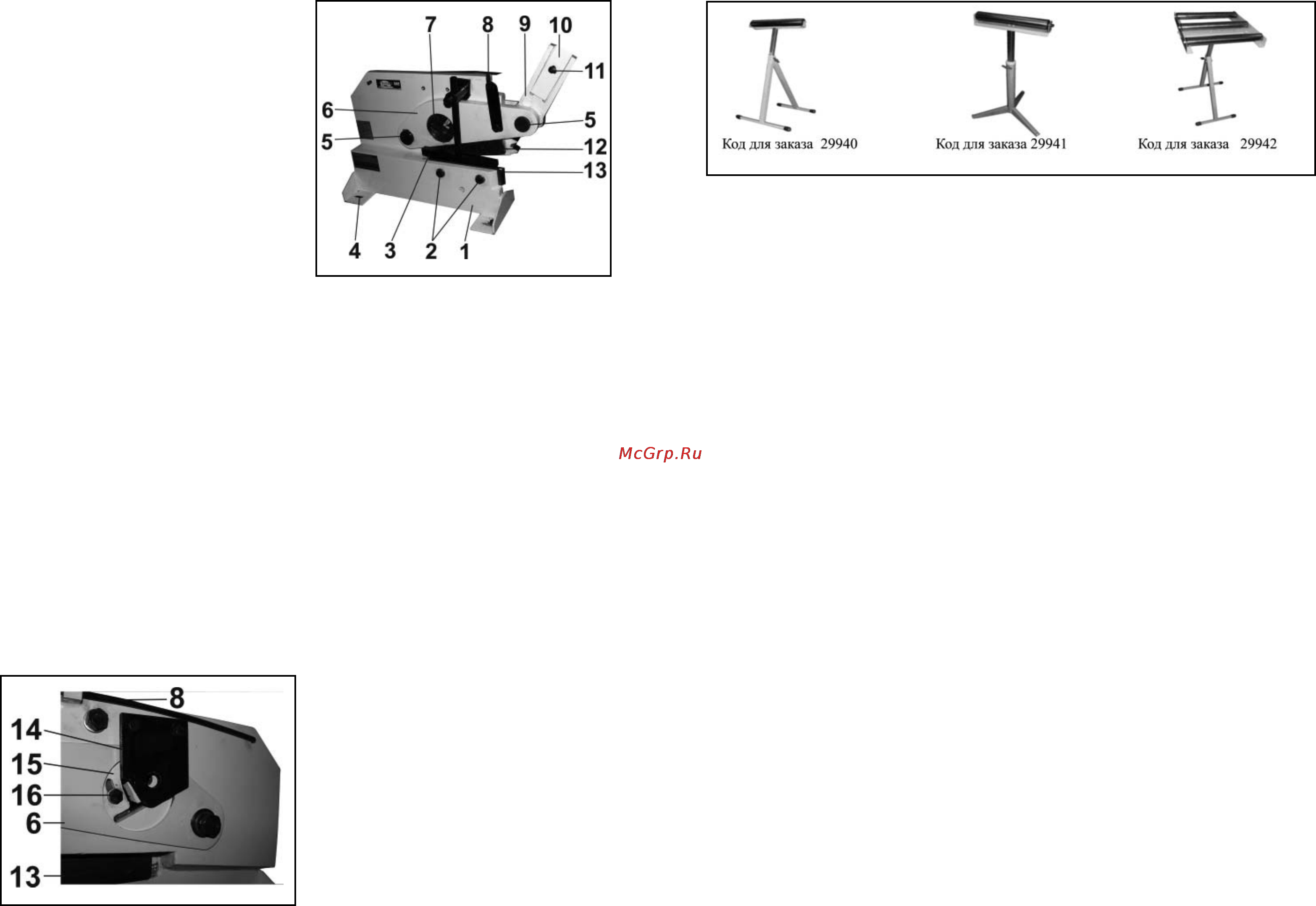

Рис. 2

Рис. 3

Рис. 4

13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ООО «Энкор - Инструмент - Воронеж» осу-

ществляет гарантийный ремонт по предъ-

явлению товарного чека. Гарантийный срок

составляет 6 месяцев, с даты продажи. Срок

службы – 5 лет. Повреждения, произошедшие

вследствие естественного износа, неправиль-

ного хранения и обслуживания, перегрузки или

неправильной эксплуатации, не подлежат га-

рантийному ремонту. Повреждения, возникшие

из-за некачественного материала

или по вине

изготовителя, устраняются бесплатно.

С гарантийными обязательствами ознакомлен

и согласен:

_______________, ______________________

дата подпись покупателя

Сервис-Центр тел./ факс (4732) 39-24-86

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ

ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН,

ПУДОНГ, ШАНХАЙ, П.Р.

Импортер:

ООО «Энкор - Инструмент - Воронеж»:

394018, Воронеж, пл. Ленина, 8.

Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru
