Подключение сетевого кабеля питания

ВАЖНО:

Провода в сетевых цепях

цветные и соответствуют

нижеуказанной инструкции:

ЖЕЛТО-ЗЕЛЕНЫЙ ЗАЗЕМЛЕНИЕ

СИНИЙ НУЛЕВОЙ

КОРИЧНЕВЫЙ ФАЗОВЫЙ

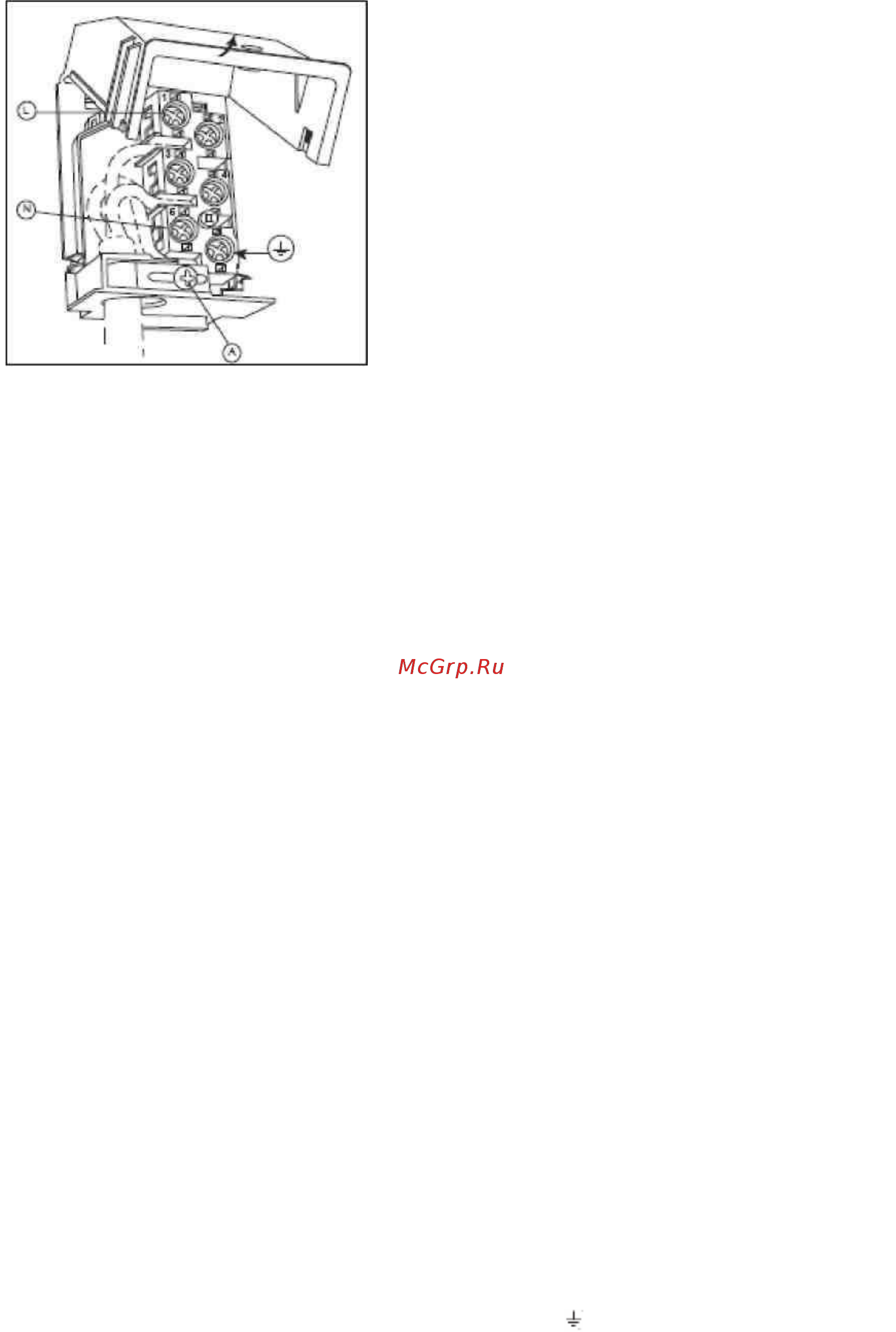

o Откройте крышку линейного

клеммника магистральной линии

так, как показано, отвинтите

зажим кабеля (А) и ослабьте

болты линейного клеммника магистральной линии (L, N, E),

который обеспечивает три провода сетевого кабеля.

o Вложите кабель и привинтите обратно кабельный

клеммник (А).

o Обеспечьте такую длину кабеля, чтобы она позволяла

отодвинуть плиту для чистки. Но не допускайте провисания

кабеля, чтобы он находился ближе, чем в 50 мм над полом.

o Кабель можно в случае необходимости смотать, но

убедитесь, что после размещения панели он нигде не

застревал и не завязывался узлами.

Замена сетевого питающего кабеля

Если произойдет повреждение сетевого питающего кабеля,

необходимо заменить его подходящим эквивалентом.

Сетевой питающий кабель должен быть заменен с соблюдением

нижеуказанных инструкций:

o Выключите прибор управляющим выключателем

o Откройте коробку вводной панели.

o Отвинтите зажим (А), который держит кабель.

o Замените кабель другим такой же длины и таких же

параметров, как указано в инструкции выше.

o „Желто-зеленый“ заземляющий проводник должен быть

подключен к клемме обозначенной . Должен быть

примерно на 10 мм длиннее, чем фазовый проводник и

нулевой проводник.

o Синий нулевой проводник должен быть подключен к

клемме, обозначенной буквой (N) – фазовый проводник

должен быть подключен к клемме, обозначенной буквой

(L).
