Необходимым условием для продолжительной работы станка является

соблюдение температурного режима в рабочем помещении. Температура

рабочего помещения не должна быть выше 30 С или ниже 10 С.

Рабочее место

Чтобы управлять данным станком правильно, рабочий должен

находиться с лицевой части станка. Оттуда он свободно может управлять

станком .

Внимание! На станке могут работать только лица старше 18 лет!

Внимание! Освещенность рабочего места должна быть не ниже 500 лк.

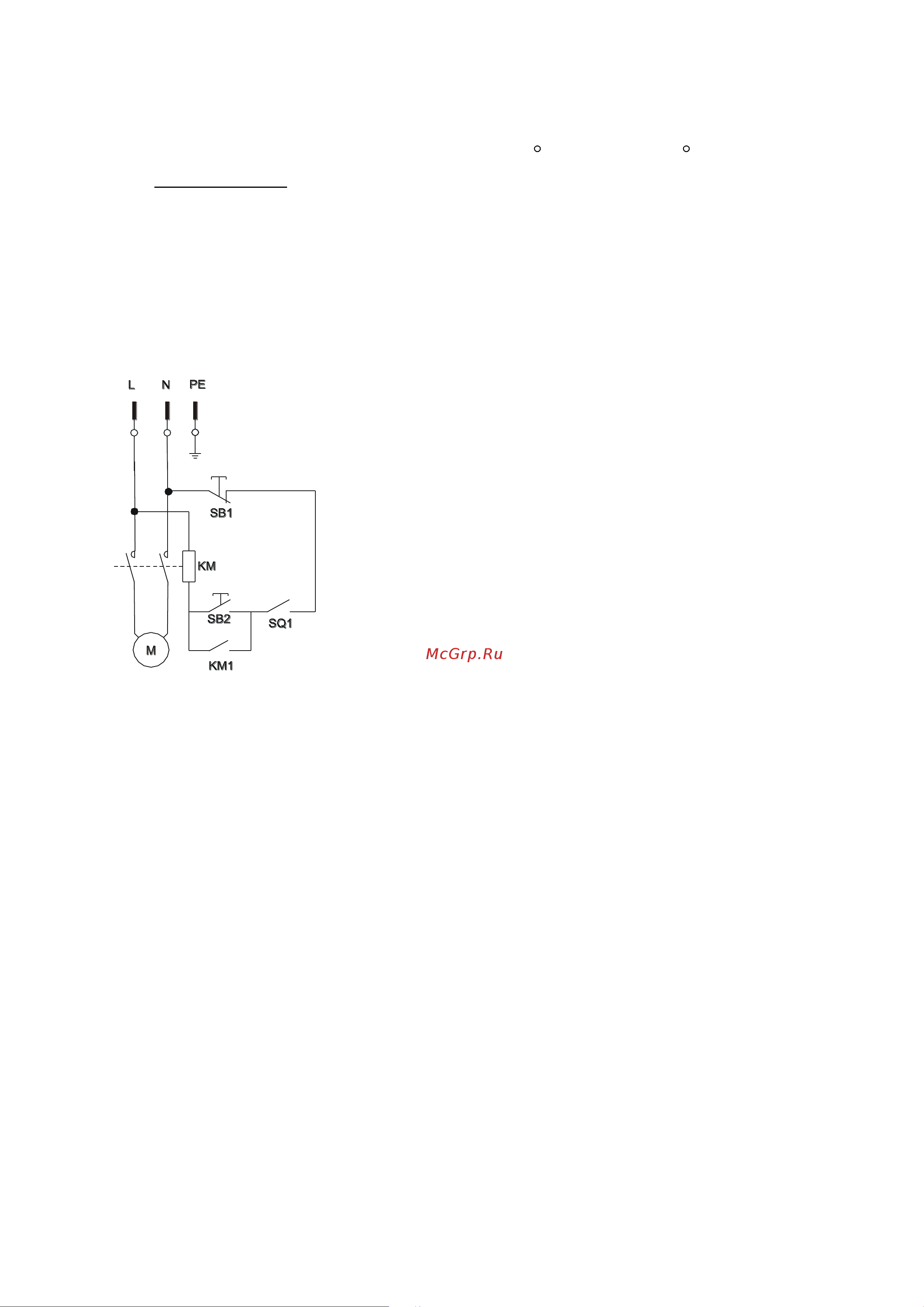

10. Электрическая схема.

Электрическое управление системой

выполнено в соответствии с приведенной схемой

(см. схему на стр. 7).

Напряжение: 3 / N / PE AC 230 V 50 Hz,

защитный выключатель 10А.

Условные обозначения в схеме (см. схему):

L фазовый провод;

N средний провод;

PE защитный провод;

SB1 кнопка «Стоп»;

SB2 кнопка старт;

SQ1 конечный выключатель стола

KM1 контактор

KM катушка контактора

М электродвигатель

XP подводная вилка

11. Устранение неисправностей

Внимание! Перед текущим ремонтом или наладкой станка не забудьте

отключить станок от электросети.

Внимание! Самостоятельно не устанавливайте и не ремонтируйте

детали, которые не описаны в данной инструкции. Это может вывести станок

из строя.

Внимание! Ремонт электрических частей станка должен проводить

только персонал, имеющий соответствующую квалификацию. При неполадках

в других деталях станка, проконсультируйтесь в центре сервисного

обслуживания по телефону. Номер телефона приведен в главе «Гарантийные

условия» данной инструкции.

Предупреждение: Электропитание сети обеспечивается защитным

выключателем 10 A.
