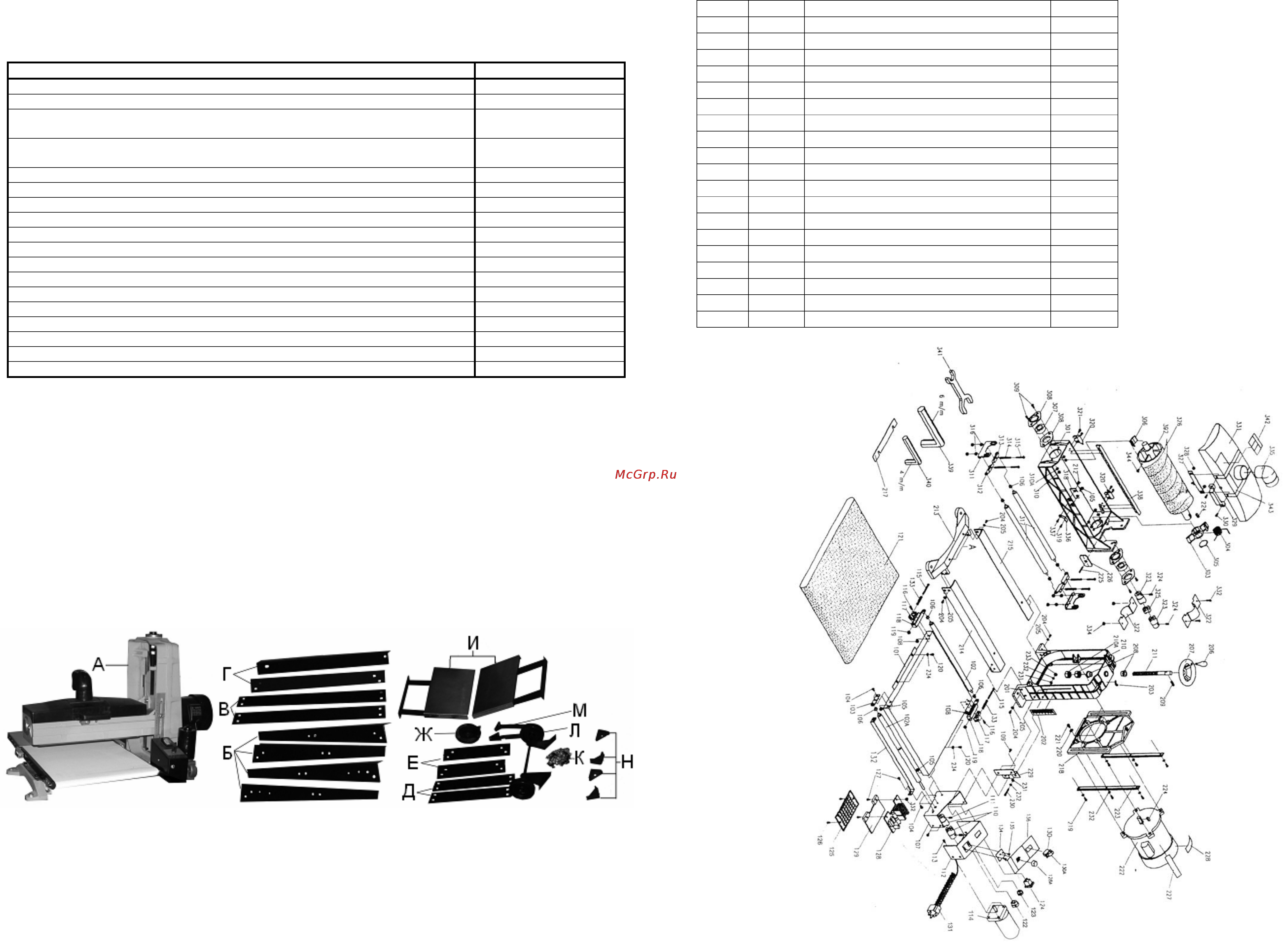

2
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины приведены в таблице 1.
Таблица 1.
Наименование параметра Значение параметра
1. Номинальное напряжение питания, В. 220 ± 22
2. Частота сети, Гц. 50
3. Род тока.
переменный,
однофазный
4. Номинальная потребляемая мощность двигателя шлифовального
барабана, Вт.
1100
5. Номинальная потребляемая мощность двигателя стола подачи, Вт. 50
6. Тип двигателей асинхронный
7. Передача прямая
8. Скорость подачи заготовки, м/мин. 0-3
9. Частота вращения шлифовального барабана на холостом ходу, об/мин. 1440
10. Максимальная ширина шлифования, мм. 405
11. Максимальная глубина шлифования, мм. 3
12. Максимальная высота заготовки, мм. 130
13. Размер шлифовального барабана, мм. 132 х 410
14. Диаметр патрубка для подключения пылесоса, мм 90/100
15. Размеры стола подачи, мм 430х530
16. Размеры стола (с удлинителями), мм 430х1030
17. Длина шлифовальной ленты, мм 2410
13. Масса, кг. 91
2.2. По электробезопасности шлифовальная машина модели "КОРВЕТ 57" соответствует I классу защиты
от поражения электрическим током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право
вносить изменения в конструкцию. При необходимости информация об этом будет прилагаться отдельным
листом к «Руководству»
3. КОМПЛЕКТНОСТЬ
В комплект поставки входит (Рис.1):
А. Машина шлифовальная 1 шт.
И. Удлинитель стола 2 шт.
Б. Ножки основания 4 шт. К. Крепеж 1 компл.
В. Планка нижняя длинная 2 шт. Л. Блок роликовых опор 1 шт.
Г. Планка нижняя короткая 2 шт. М. Ручка 2 шт.
Д. Планка верхняя длинная 2 шт. Н. Опора резиновая 4 шт.
Е. Планка верхняя короткая 2 шт. Руководство по эксплуатации 1 экз.
Ж. Маховик 1 шт. Упаковка
1 шт.
Код для заказа 10257
Рис. 1.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе с машиной
ПРЕДУПРЕЖДЕНИЕ: не подключайте машину к сети питания до тех пор, пока внимательно не ознакомитесь
с изложенными в «Руководстве» рекомендациями и поэтапно не пройдете все пункты настройки и
регулировки машины.
4.1.1. Ознакомьтесь с устройством, назначением и максимальными возможностями вашей машины.
15
322
124413
Скоба защитная 2
323
124414
Полумуфта 2
324
124415
Винт установочный М6 2
325
124416
Диск промежуточный, плавающий 1
326
124417
Лента шлифовальная 1
327
124418
Пластина 1
328
124419
Гайка М8 2
329
124420
Ручка 1
330
124421
Болт М8 2
331
124422
Крышка пылесборника 1
332
124423
Винт М5 2
334
124424
Гайка М5 4
335
124425
Патрубок пылесборника 1
336
124426
Фиксатор 1
337
124427
Винт М8 1
338
124428
Опора пылезащитной крышки 1
339
124429
Ключ шестигранный 6мм. 1
340
124430
Ключ шестигранный 4мм. 1
344
124431
Винт М5 1
124432 Дроссель
1
