Замена расходных материалов> 83

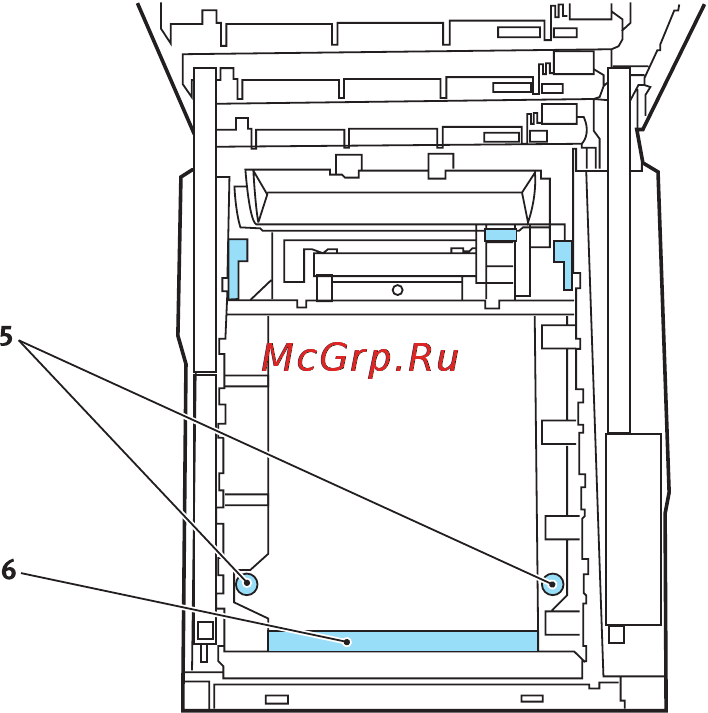

4. Найдите два за мочка (5) с каждой стороны ремня и ручку
для поднимания (6) у переднего края.
5. Поверните оба замочка на 90° вле во. Это освободит
ремень от шасси принтера.
6. Потяните ручку (6) вверх, так чтобы ремень отклонился
вперед и вверх , и вытащите ремень из устройства.
7. Опустите новый ремень на место так, чтобы ручка была
впереди, а шестеренка привода - в задн ей части
устройства. Установ ите шестерню привода напротив
шестерни в задней левой части устройства и опустите
транспортный ремень вниз.
8. Поверните оба замочка (5) на 90° вправо до
защелкивания. Это надежно зафиксирует транспортный
ремень на месте.
9. Установите на место четыре печатных барабана вместе с
картриджами с тонером в той же самой
последовательности, в какой они были извлечены:
бирюзовый (ближайший к заднему краю), пурпурный,
желтый и черный (ближайший к переднему кра ю).
10. В заключение закройте верхнюю крышку и сильно
нажмите на нее с двух сторон для закрывания защелок .
