21

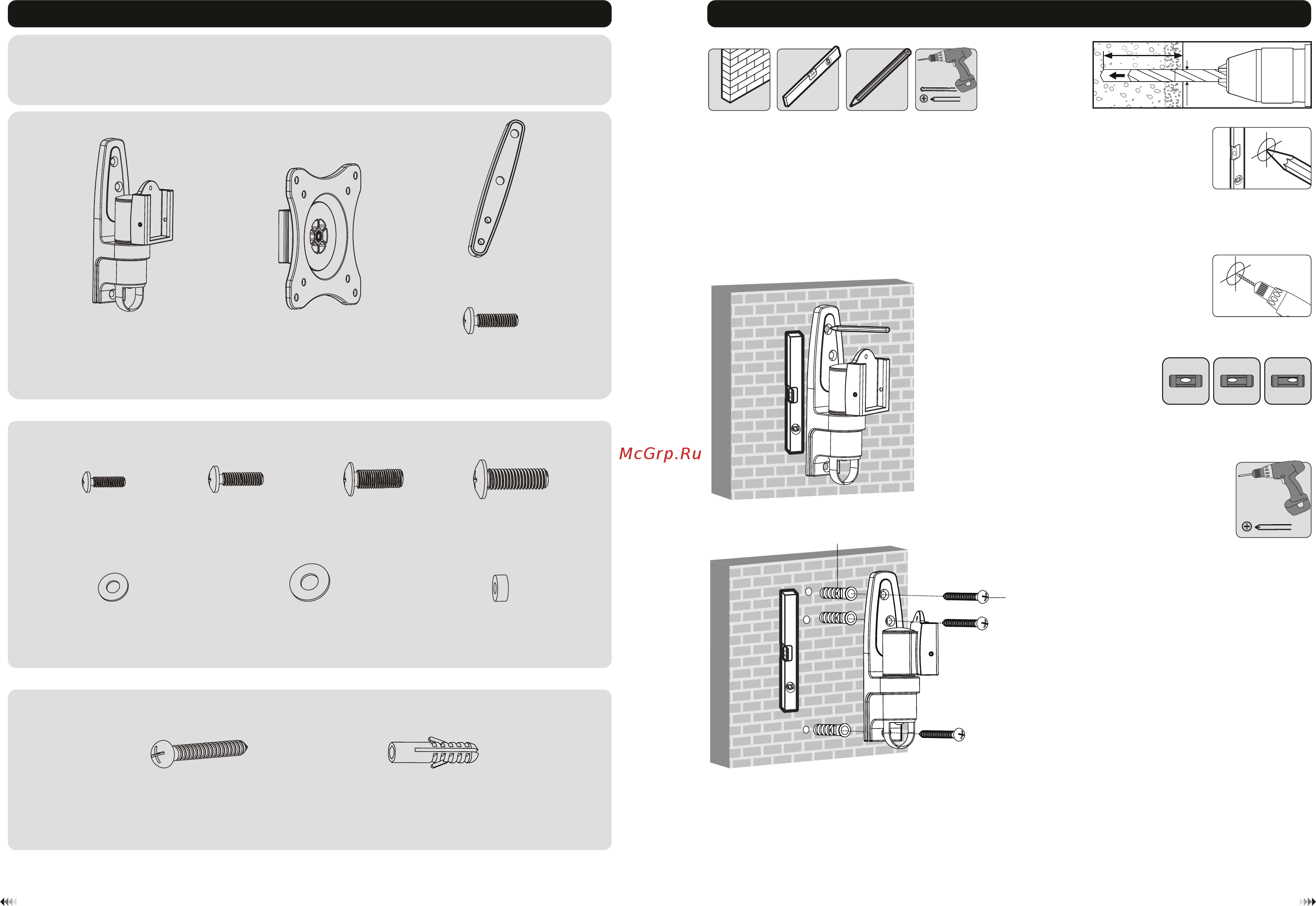

Комплектация
Важно: Этот кронштейн разработан для крепления плоскопанельных телевизоров весом до 20 кг, к вертикальной
стене. Меры безопасности: никогда не используйте дефектные части. Неправильная установк а может привести к
повреждениям, ранениям, а также принести ущерб. Перед установкой убедитесь, что выбранная вами стена пригодна
для размещения на ней данного кронштейна. Если у вас есть сомнения, проконсультируйтесь со специалистом.
Используйте необходимый тип крепежа в зависимости от структуры стен.
Упаковка W
ST5.5x50 (x3)
W-A
Крепежный дюбель (x3)
W-B
настенное крепление
в сборе (x1)
A
ПластинаVESA (x1)
B
Упаковка М
D6 Шайба (x4)
M-F
D5 Шайба (x4)
M-E
малая распорка (x8)
M-G
M5x14 (x4)
M-B
M6x14 (x4)
M-C
M8x20 (x4)
M-D
M4x14 (x4)
M-A
адаптер крепления
пластины VESA (x4)
C
M5x10 (x8)
D
1. Установка настенного крепления
X X
√
Винтовое
крепление
на стену
60mm
(2.4")
60mm
2.4"( )
55mm
(2.2")
ø 8mm
(ø 5/16")
просверлите
направляющие
отверстия
1
2
отметьте точное
местоположение
крепежных
отверстий
W-A
W-B
