21

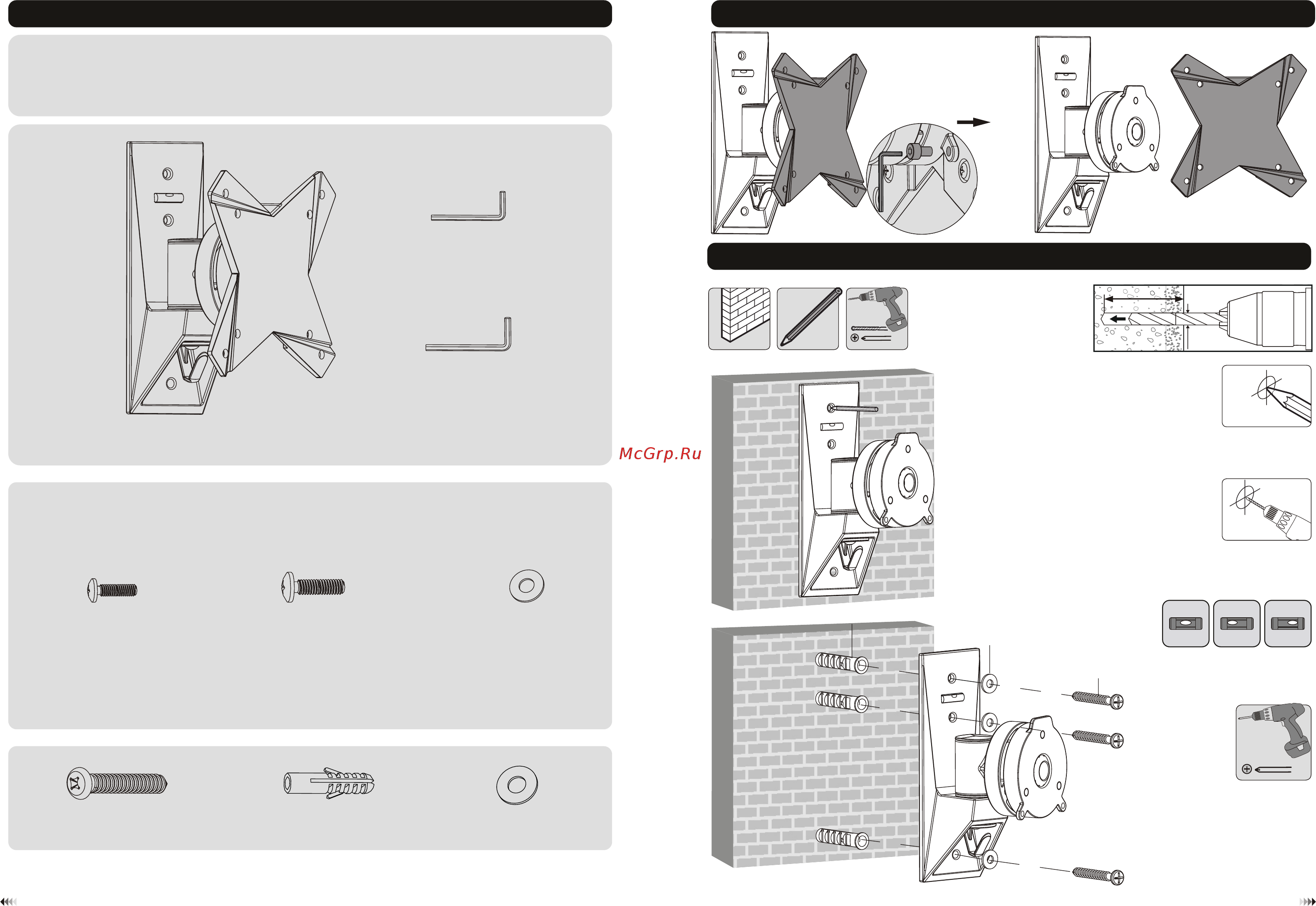

комплектация
Важно: Этот кронштейн разработан для крепления плоскопанельных телевизоров весом до 15 кг, к вертикальной
стене. Меры безопасности: никогда не используйте дефектные части. Неправильная установка может привести к
повреждениям, ранениям, а также принести ущерб. Перед установкой убедитесь, что выбранная вами стена пригодна
для размещения на ней данного кронштейна. Если у вас есть сомнения, проконсультируйтесь со специалистом.
Используйте необходимый тип крепежа в зависимости от структуры стен.
Упаковка М
Упаковка W
ST5.5x50 (x3)
W-A
Крепежный дюбель (x3)
W-B
D6 Шайба (x3)
W-C
настенное крепление в сборе (x1)
A
3mm шестигранный ключ (x1)
B
4mm шестигранный ключ (x1)
C
D5 Шайба(x4)
M-C
M5x14 (x4)
M-B
M4x14 (x4)
M-A
2. Установка настенного крепления
X X
√
просверлите
направляющие
отверстия
1
2
винтовое
крепление
на стену
1. Демонтаж пластины VESA
W-B
W-C
W-A
отметьте точное
местоположение
крепежных отверстий
60mm
(2.4")
60mm
2.4"( )
55mm
(2.2")
ø 8mm
(ø 5/16")
BB
