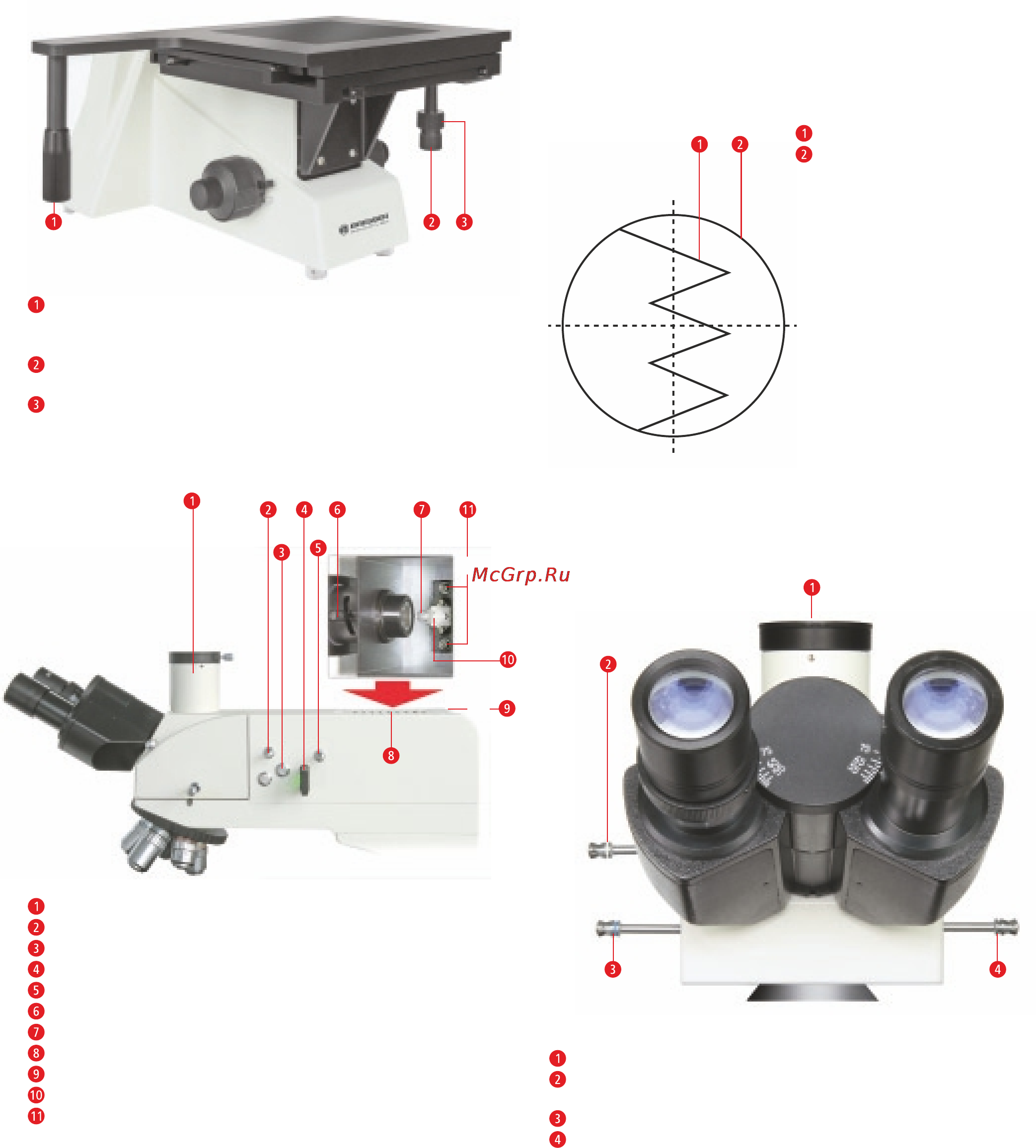

5. Система освещения (рис. 7)
Рис. 7
Тубус для установки камеры
Регулятор диаметра диафрагмы
Центровочный винт диафрагмы
Пластина со светофильтрами
Регулятор апертурной диафрагмы
Ручка регулировки конденсора источника освещения
Галогенная лампа
Крышка лампового отсека
Винты крышки лампового отсека
Ламповый патрон
Юстировочные винты лампы
4x
2x
Рис. 8
Рис. 9
4. Управление положением предметного столика (рис. 6)
Система управления положением предметного столика
состоит из следующих частей:
Рычаг быстрого управления предметным столиком (1)
позволяет быстро вернуть предметный столик
в исходное положение;
Регулятор перемещения предметного столика
вперед-назад (2);
Регулятор перемещения предметного столика
влево-вправо (3).
1) Регулятор апертурной диафрагмы (5), расположенный
рядом с источником освещения, позволяет незначительно
изменить контраст изображения.
2) Перед проведением первого наблюдения необходимо
настроить систему освещения:
а) положите белый лист бумаги на предметный столик.
Переведите один из объективов в рабочее положение и
выньте его из гнезда;
б) включите источник освещения и отрегулируйте яркость
так, чтобы лист бумаги был хорошо освещен;
в) на листе бумаги можно будет увидеть тень от нити
накаливания галогенной лампы (см. рис. 8). Если тень от
нити накаливания (рис. 8, 1) находится не в центре круга
(рис. 8, 2), необходимо отрегулировать ее положение:
• уменьшите диаметр апертурной диафрагмы при
помощи регулятора (5), выкрутите винты (9) и снимите
крышку (8);
• отрегулируйте положение лампы при помощи
юстировочных винтов (11);
• если тень недостаточно четкая, воспользуйтесь ручкой
регулировки конденсора (6), чтобы изменить фокусное
расстояние.
Тень от нити накаливания
Освещенный круг
3) Установите объектив
обратно.
4) Посмотрите в окуляры и
сфокусируйте изображение.
Если поле зрения освещено
неравномерно,
отрегулируйте систему
освещения при помощи
юстировочных винтов
лампы (11) и ручки
регулировки конденсора (6).
Закройте ламповый отсек
крышкой.
5) Установите минимальный диаметр диафрагмы при
помощи регулятора (2). Наведите получившийся луч света
точно в центр поля зрения при помощи центровочных
винтов диафрагмы (3).
Тубус для установки камеры
Рычаг переключения между режимом съемки
и визуальным наблюдением
Рычаг стандартного освещения
Рычаг анализатора
6) На пластине со светофильтрами установлены зеленый,
желтый и синий светофильтры, а также матовое стекло.
Эти фильтры помогут при наблюдении прозрачных или
крайне ярких объектов, создавая дополнительный
контраст изображения.
7) Данная модель микроскопа оборудована
поляризатором и анализатором для наблюдений объектов
в поляризованном свете. Чтобы изучить объект в
поляризованном свете, переведите анализатор в рабочее
положение, нажав рычаг (рис. 9, 4), а затем переведите в
рабочее положение поляризатор (рис. 1, 3), нажав на
него. Поворачивайте поляризатор, пока поле зрения не
