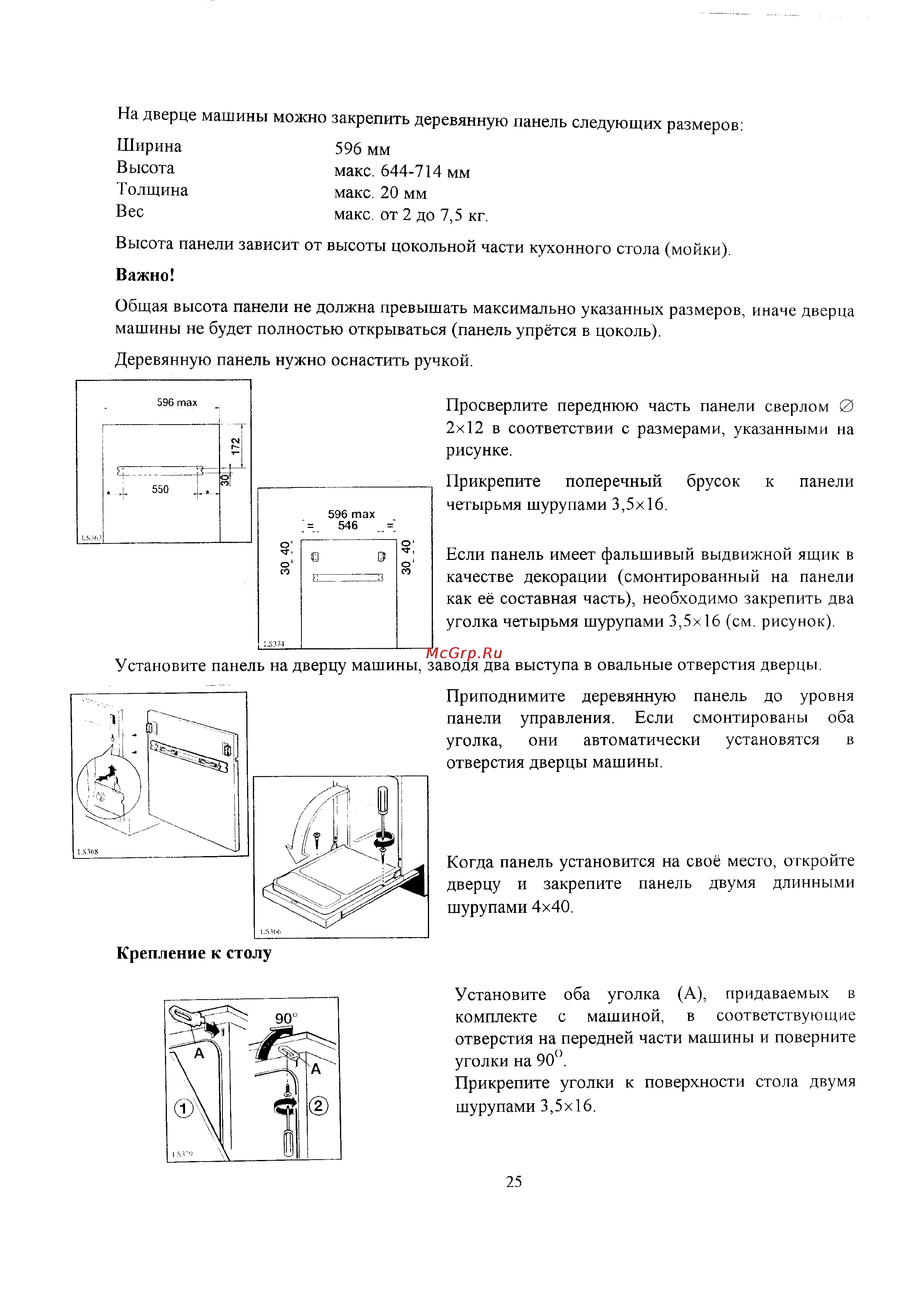

На дверце машины можно закрепить деревянную панель следующих размеров Ширина 596 мм Высота макс 644 714 мм Толщина макс 20 мм Вес макс от 2 до 7 5 кг Высота панели зависит от высоты цокольной части кухонного стола мойки Важно Общая высота панели не должна превышать максимально указанных размеров иначе дверца машины не будет полностью открываться панель упрётся в цоколь Деревянную панель нужно оснастить ручкой Просверлите переднюю часть панели сверлом 0 2x12 в соответствии с размерами указанными на рисунке Прикрепите поперечный брусок четырьмя шурупами 3 5x16 596 тах 546 а п к панели Если панель имеет фальшивый выдвижной ящик в качестве декорации смонтированный на панели как её составная часть необходимо закрепить два уголка четырьмя шурупами 3 5x16 см рисунок Установите панель на дверцу машины заводя два выступа в овальные отверстия дверцы Приподнимите деревянную панель до уровня панели управления Если смонтированы оба уголка они автоматически установятся в отверстия дверцы машины Когда панель установится на своё место откройте дверцу и закрепите панель двумя длинными шурупами 4x40 Крепление к столу Установите оба уголка А придаваемых в комплекте с машиной в соответствующие отверстия на передней части машины и поверните уголки на 90 Прикрепите уголки к поверхности стола двумя шурупами 3 5x16 25
