3.3. Габаритные размеры:
Таблица 2
Параметр
Значение параметра
Wise 16 Wise 25 Wise 35 Wise 40 Wise 50 Wise 60
А 860 860 860 860 860 860
В 430 515 600 685 770 855
С 520 520 520 520 520 520

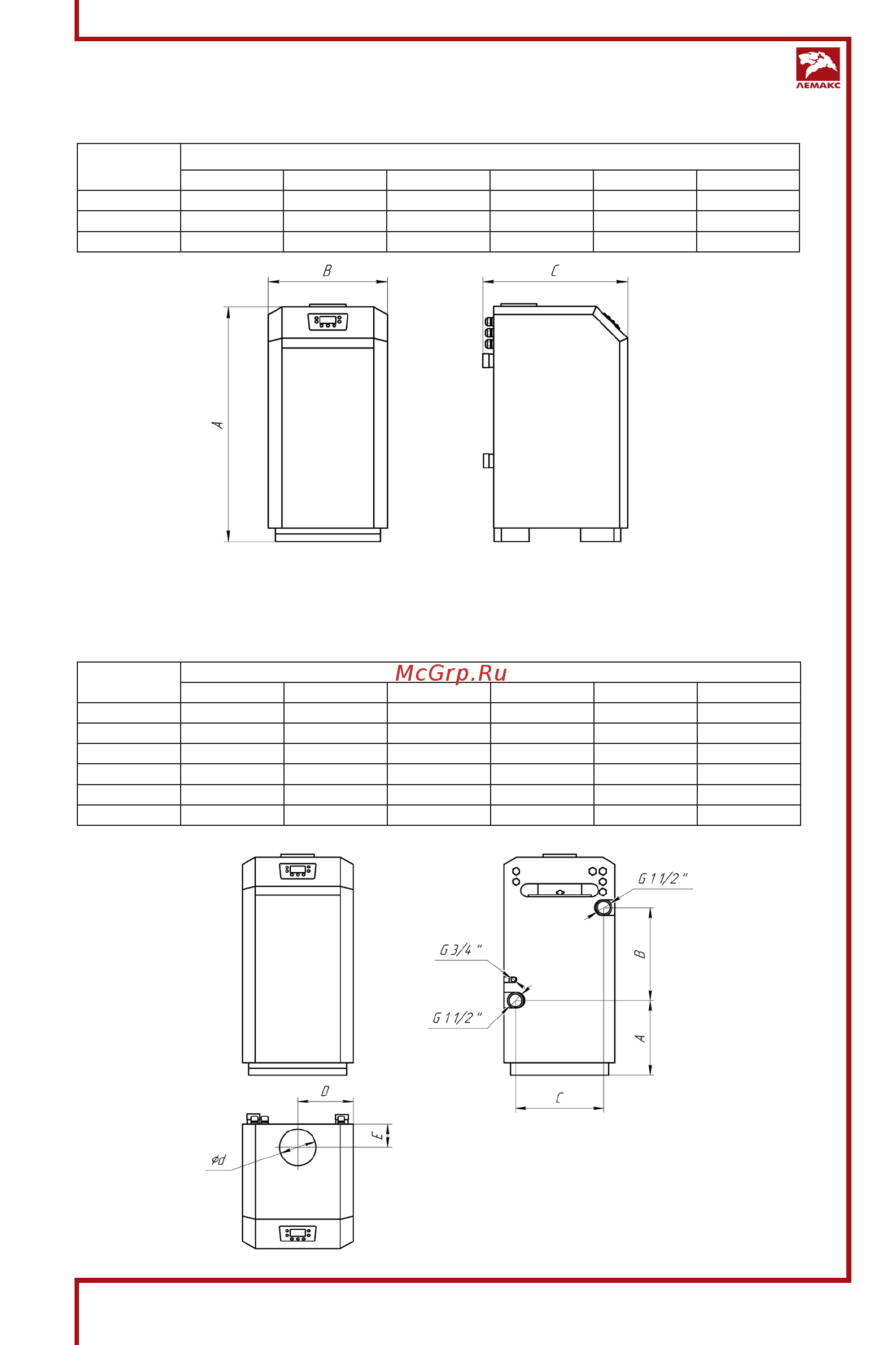

Рис. 2. Габаритные размеры котла
3.4. Присоединительные размеры:
Таблица 3
Параметр
Значение параметров
Wise 16 Wise 25 Wise 35 Wise 40 Wise 50 Wise 60
А 290 290 290 290 290 290
В 360 360 360 360 360 360
С 340 425 510 595 680 765
D 215 258 300 343 385 428
E 90 90 90 90 90 90
d 130 130 140 140 140 180
Рис. 3. Присоединительные размеры
