Источники питания серии HY5000 являются высокостабильными регули-
руемыми источниками питания постоянного тока с регулируемым выход-
ным напряжением и регулируемым ограничением по выходному току.
Имеют цифровую индикацию напряжения и тока.
Модель HY5002 HY5003 HY5005
выходное напряжение
0 ÷ 50В 0 ÷ 50В 0 ÷ 50В
выходной ток
0 ÷ 2А 0 ÷ 3А 0 ÷ 5А
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 Напряжение питания
220В/110В ± 10%, 50Гц/60Гц ± 2%
1.2 Влияние питающей сети напряжение: ≤0,01%+2 мВ, ток: ≤0,2%+2 мА
1.3 Влияние нагрузки по напряжению ≤0,01%+3 мВ (I ≤ 3А), ≤0,01%+5 мВ (I ≥ 3А)
по току ≤0,2%+3 мА (I ≤ 3А), ≤0,2%+5 мА (I ≥ 3А)
1.4 Уровень пульсаций по напряжению ≤0,5 мВ эфф. (I ≤ 3А
), ≤1,0 мВ эфф. (I ≥ 3А)
по току ≤3 мА эфф. (I ≤ 3А), ≤6 мА эфф. (I ≥ 3А)
1.5 Защита схема защиты по току, защита от к.з.
1.6 Точность индикации напряжения
± 1% + 2 единицы младшего разряда
1.7 Точность индикации тока
± 2% + 2 единицы младшего разряда
1.8 Климатические условия
0 ÷ 40ºС, отн. влажн. ≤ 90%
2. РАБОТА

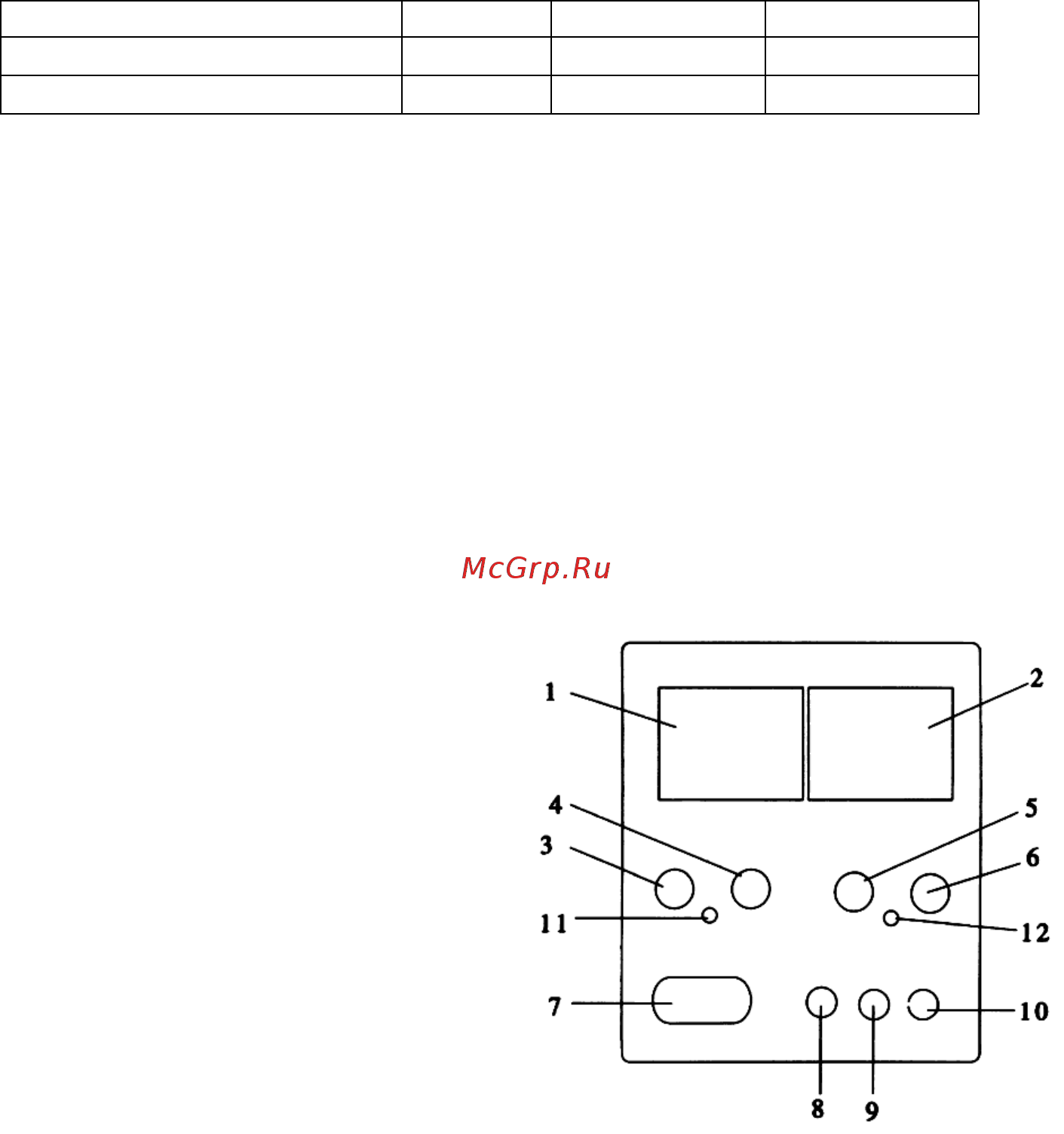

2.1 Все переключатели и ручки управления находятся на передней пане-
ли прибора.
(1) Индикация величины тока.
(2) Индикация величины напря-
жения.
(3) Тонкая регулировка по току
ограничения.
(4) Грубая регулировка по току
ограничения.
(5) Тонкая регулировка по вы-
ходному напряжению.
(6) Грубая регулировка по вы-
ходному напряжению.
(7) Кнопка включения питания.
(8) Выходное
гнездо отрица-
тельного потенциала.
(9) Гнездо заземления.
(10) Выходное гнездо положительного потенциала.
(11) Индикатор режима ограничения по току.
(12) Индикатор режима ограничения по напряжению.
2.2 Режимы работы
2.2.1 При использовании источника питания в качестве источника ста-
билизированного напряжения поверните ручки (3) и (4) по часо-
вой стрелке до упора, ручками регулировки напряжения (5) и (6)
установите требуемое
напряжение.
2.2.2 При использовании источника питания в качестве источника ста-
билизированного тока поверните ручки (5) и (6) по часовой стрел-
ке до упора, ручки регулировки тока (5) и (6) поверните против
часовой стрелки на минимум. Подключите к нагрузке и, плавно
поворачивая по часовой стрелке (5) и (6), установите требуемый
ток.
2.2.3 Работа в качестве источника напряжения с
защитой по току:
включите питание, поверните (3) и (4) по часовой стрелке до мак-
симума, поверните (6) до упора по часовой стрелке. Подсоедини-
те регулируемую нагрузку и отрегулируйте с помощью нагрузки
ток до получения требуемого значения максимально допустимого
тока. Увеличьте ток еще на несколько единиц. Затем, ручками (3)
и (4) установите ограничение тока на требуемое значение
. На-
стройка закончена. Отключите переменную нагрузку и подсоеди-
ните рабочую нагрузку.
3. ВНИМАНИЕ:
3.1 Устройство снабжено высококачественной схемой ограничения по
току. Если выходные гнезда источника питания замкнуть накоротко,
выходной ток будет ограничен установленным значением. Но при
этом вся мощность рассеивается на источнике питания. Поэтому при
возникновении короткого замыкания прибор следует выключить
и
устранить причину замыкания цепи.
3.2 При устранении причины короткого замыкания в цепи источник пита-
ния следует отключать, устранять неисправность в цепи должен спе-
циалист.
4. ПРИНАДЛЕЖНОСТИ
4.1 Шнур питания 1 шт.
4.2 Инструкция по эксплуатации 1 шт.
