Fiamm SLA 180 Инструкция по эксплуатации онлайн [23/30] 258050
![Fiamm SLA 180 Инструкция по эксплуатации онлайн [23/30] 258050](/views2/1302412/page23/bg17.png)
Клапанно-регулируемые рекомбинируемые батареи серии MONOLITE – техническое руководство 2007

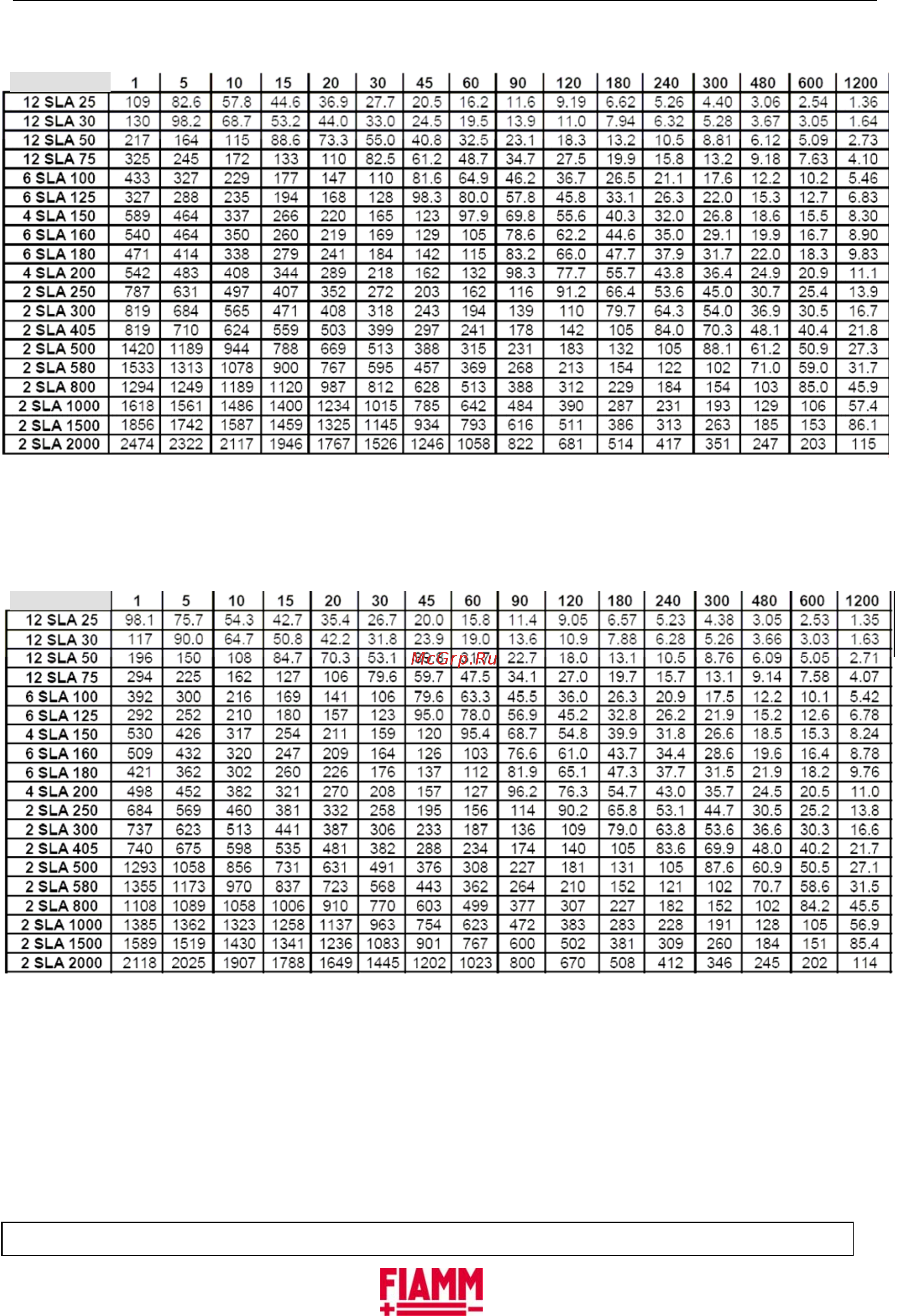

Разрядный ток (амперы) с конечным напряжением разряда 1.70 вольт на элемент (при 20°С)
время разряда (в минутах)
Тип батареи
Разрядный ток (амперы) с конечным напряжением разряда 1.75 вольт на элемент (при 20°С)
время разряда (в минутах)
Тип батареи
Доступ к этому документу и содержащейся в нем конфиденциальной информации предоставляется только с письменного разрешения FIAMM.
FIAMM S.p.A. оставляет за собой право без уведомления вносить изменения в любую информацию, содержащуюся в данном документе.
22
Содержание
- Monolite 1
- Клапанно регулируемые герметизированные аккумуляторные батареи vrla 1
- Серия sla 1
- Те х н и ч е с к о е р у к о в о дс т в о 1
- Введение 4
- Возможность офисной установки 4
- Высокая плотность энергии 4
- Длительный срок службы 4
- Надежность 4
- Не требуется долива дистиллированной воды 4
- Преимущества 4
- Простота установки 4
- Совместимость 4
- Экономичность обслуживания 4
- Вспомогательное оборудование и системы контроля 5
- Основные области применения 5
- Принцип действия рекомбинируемых батарей 5
- Процесс рекомбинации газа 5
- Системы аварийного освещения 5
- Системы бесперебойного питания ups 5
- Системы телекоммуникаций 5
- К концу этого процесса восстанавливаются вода электролит и свинец на отрицательных пластинах ни коим образом не меняя при этом величину заряда пластин для облегчения процесса рекомбинации кислорода необходимы высокопористые сепараторы с малым диаметром пор а также тщательно отмеренный объем электролита в каждом элементе батареи чтобы обеспечить нужный заряд и в то же время оставить необходимое количество свободных пор для диффузии кислорода между пластинами выполнение этих уникальных требований приводит к тому что весь электролит фактически остается в сепараторе и пластинах и при этом отсутствует свободный электролит давление газа образующегося внутри батареи в процессе ее эксплуатации и состоящего из кислорода водорода азота и двуокиси углерода обычно выше атмосферного поэтому необходимо обеспечить возможность отвода нерекомбинированного газа из элементов батареи чтобы исключить чрезмерное давление внутри элементов для этой цели служат аварийные клапаны наличие двуокиси углерода в сос 6
- Рис 1 процесс рекомбинации 6
- Батареи 7
- В табл 1 приведены основные характеристики выпускаемых батарей monolite 7
- Клапанно регулируемые рекомбинируемые батареи серии monolite техническое руководство 2007 7
- Корпус батареи 7
- Корпус батареи корпус и крышка батареи изготовлены из ударопрочной огнестойкой пластмассы типа abs и соответствуют американскому стандарту ul 94 класс v o и европейскому стандарту iec 707 по методу fvo их конструкция полностью противостоит перепадам давления внутри батареи возникающим в процессе ее эксплуатации кроме того стенки и крышка батареи усилены дополнительными ребрами жесткости на крышке предусмотрены специальные ручки облегчающие переноску батарей сепараторы специальные сепараторы обеспечивающие надежное осуществление цикла рекомбинации кислорода являются одним из наиболее важных элементов батареи серии monolite сепараторы изготовлены из микростекловолоконных листов и благодаря специальной обработке приобретают высокую пористость с очень малым диаметром пор что обеспечивает максимальную диффузию кислорода одновременно сохраняя высокую эффективность пластин и низкое внутреннее сопротивление благодаря химической природе материала кремний сепараторы абсолютно инертны по отношени 7
- Необходимо устанавливать в горизонтальном положении 7
- Номинальное напряжение 7
- Особенности конструкции батарей monolite 7
- Пластины 7
- Пластины и положительные и отрицательные пластины плоско пастивированного типа активные материалы представляют собой пасту состоящую из окиси свинца воды серной кислоты и других веществ необходимых для обеспечения стабильности требуемых характеристик в течение всего срока службы батареи каркас пластин изготовлен из высококачественного сплава свинца кальция и олова обеспечивающего высокую стойкость к коррозии и рассчитанного на 10 летний срок службы при нормальной температуре окружающего воздуха 7
- Примечание 7
- Сепараторы 7
- Таблица 1 характеристики батарей monolite 7
- Клапаны 8
- Клеммы батареи 8
- Корпус 2 крышка 3 пластина 4 сепаратор 5 клемма 6 клапан 8
- Электролит 8
- Внутреннее сопротивление 11
- Емкость 11
- Короткое замыкание 11
- Напряжение на элементе 11
- Рабочие характеристики 11
- Емкость как функция времени разряда 12
- Емкость как функция времени разряда реальная емкость батареи зависит от интенсивности ее разряда эта зависимость при температуре 20 с приведена в табл 3 12
- Таблица 2 величины токов короткого замыкания и внутреннего сопротивления 12
- Таблица 3 зависимость емкости от времени разряда 12
- Газовыделение 13
- Емкость как функция температуры 13
- Использование батарей соединенных параллельно 13
- Цикличность 13
- Вводная часть 14
- Заряд батарей 14
- Режим поддерживающего заряда 14
- Рекомендуемая процедура заряда батарей monolite 14
- Заряд батареи после ее разряда 15
- N min v 2 vfn 16
- N min v vf 16
- Выбор количества и типа батарей 16
- Методика расчета 16
- Соответствие стандартам 17
- Хранение 17
- Установка 18
- Np nf l n ls 19
- Мм ls 2600 3 6 300 156 19
- Расчет габаритов батарейной стойки 19
- 210 370 300 300 180 305 260 20
- 250 250 250 250 500 350 350 20
- Вид сбоку 20
- Клапанно регулируемые рекомбинируемые батареи серии monolite техническое руководство 2007 20
- Сталь ные стойки 20
- Таблица 5 20
- Тип блока 20
- Sla 75 21
- Данная таблица включает исходную информацию для предварительного анализа габаритных размеров батарейных стоек кроме перечисленных поставляются и другие батарейные стойки fiamm предоставляет заказчику возможность выбора конструкции и компоновки батарей для конкретного оборудования 21
- Сталь ные стойки 21
- Таблица 5 21
- Тип блока 21
- Таблицы разряда при постоянном токе 22
- Таблицы разряда с постоянной мощностью 26
- Monolite sla 30
- Сери 30
- Те х н и ч е с к о е р у к о в о дс т в о 30
