4. Ручкой Horizontal POSITION совместите левую измеряемую точку осциллограммы сигнала с
ближайшей вертикальной градуировочной линией.
5. Сосчитайте количество клеток по горизонтали между левой точкой в п.4 и следующей измеряемой
точкой. Учтите, что дополнительная разметка выполнена с шагом в 0,2 клетки.
6. Для определения интервала между двумя измеряемыми точками умножьте количество клеток,
сосчитанных в п.5 на масштаб
переключателя TIME/DIV. Если при измерениях ручка A VARIABLE
была вытянута (растяжка в 10 раз), полученное значение необходимо разделить на 10.
Измерение периода колебаний, ширины импульса и скважности сигнала.
Основной режим, описанный в
предыдущем разделе, может быть использован при измерении параметров импульсных сигналов, таких
как период повторения, ширина импульса, скважность и др.
На рис. 2-9 оригинального описания периодом является расстояние между точками A и C, когда
колебание проходит полный цикл. При длительности развертки 10 мсек./дел. период сигнала на рис. 2-9
равен 70 мсек.
Шириной импульса
в том же примере на рис. 2-9 является расстояние между точками A и B, что при
длительности развертки 10 мсек./дел. составляет 15 миллисекунд. Однако для точных измерений
расстояние в 1,5 клетки слишком мало, поэтому в данном примере желательно использовать более
быструю развертку. Увеличение скорости развертки до 2 мсек./дел., как показано на примере рис. 2-9B
позволяет провести
более точные измерения. Другим полезным вариантом является использование
переключателя A VARIABLE
, при вытягивании которого импульс растягивается в 10 раз.
Когда известен период повторения импульсов и ширина, например, положительного импульса, то можно
вычислить скважность или относительную длительность импульсов. Она равна отношению
длительности импульса к полному периоду повторения, выраженному в процентах.
Скважность (%) = (ширина импульса) : (период) х 100%.
В нашем примере: скважность = 15 мсек. / 70 мсек. х 100% = 21,4%.
2-3-3. Измерение
частоты
Если требуются точные измерения частоты, очевидно, что главным выбором является частотомер.
Частотомер можно подключить к выходному разъему 1-го канала
CH1 OUTPUT, что удобно при
одновременном наблюдении за сигналом. Однако осциллограф также может быть использован для
измерения частоты, когда нет частотомера или высокий уровень шума в сигнале делает невозможным
измерение частоты с помощью частотомера.
Частота является величиной, обратной периоду. Для измерения частоты необходимо измерить период
"t" следования сигнала, как описано выше, а затем
вычислить частоту "f" по формуле f = 1/t. Период,
измеренный в секундах, даст частоту в герцах, миллисекунды дадут килогерцы, а микросекунды дадут
мегагерцы. Точность этих измерений ограничена точностью калибровки горизонтальной развертки (см.
технические характеристики).
2-3-4. Измерение разности фаз
Разность фаз или фазовый сдвиг между двумя сигналами может быть измерен с использованием обоих
лучей осциллографа или при работе осциллографа в режиме X-Y.
Метод с использованием двух лучей.
Этот метод применим при сигналах любой формы, фактически он
часто работает даже если используются сигналы разной формы. Этот метод эффективен при измерении
больших и малых разностях фаз и на любых частотах вплоть до 40 МГц.
Для проведения измерения разности фаз двухлучевым методом проделайте следующее:
1. Установите настройки осциллографа, как описано в разделе
2-2-4 Работа в двухлучевом режиме,
подключив один сигнал ко входу CH1
, а другой сигнал ко входу CH2 .
ЗАМЕЧАНИЕ: на высоких частотах используйте правильно скомпенсированные
пробники или коаксиальные кабели одинаковой длины и одного
типа для обеспечения одинаковых задержек.
2. Установите переключатель SOURCE синхронизации
на канал с наиболее чистым и стабильным сигналом.
Временно сдвиньте луч другого канала с экрана по
вертикали ручкой Vertical POSITION.
13

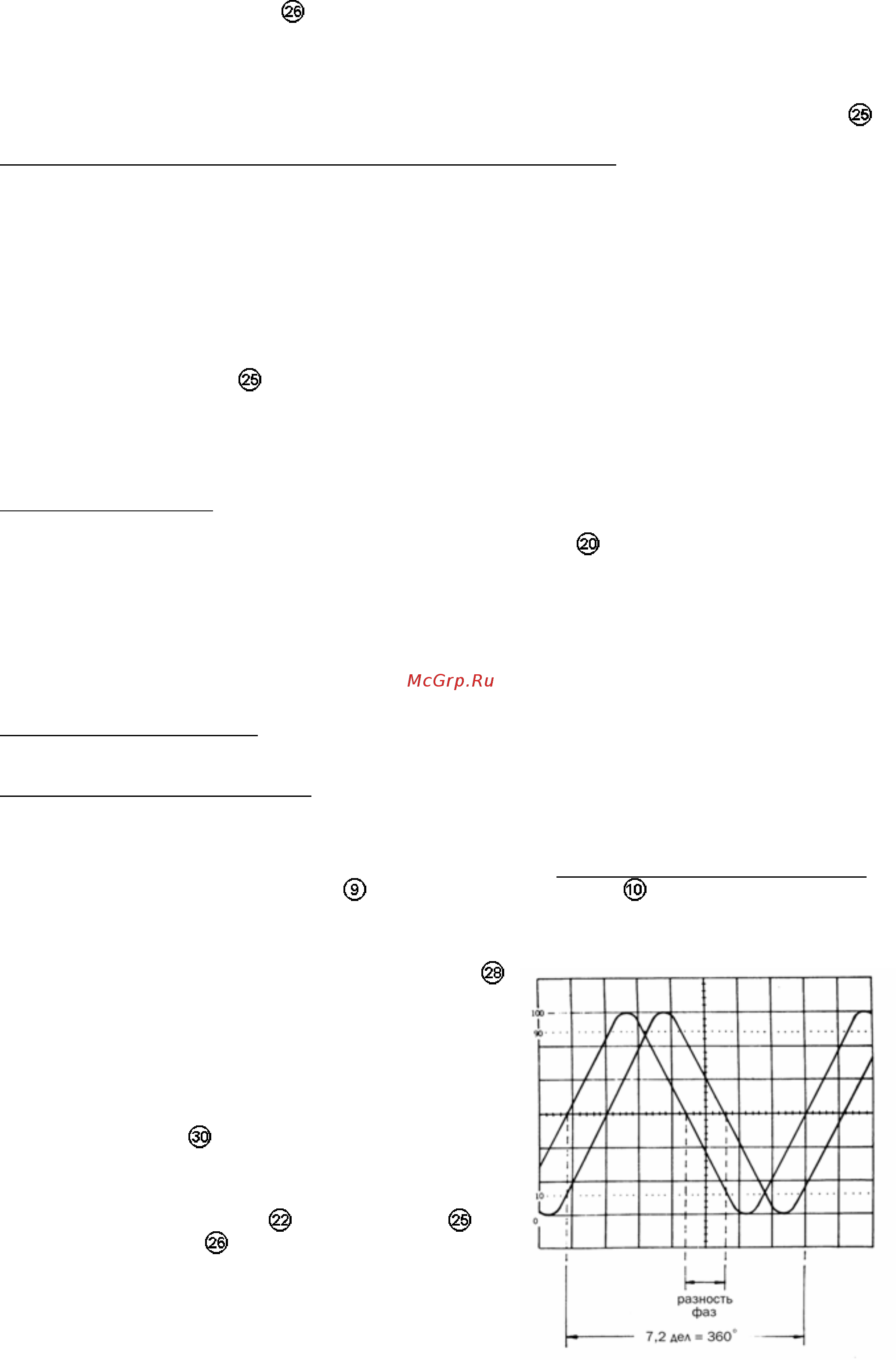

3. Поместите луч стабильного сигнала в центр экрана по
вертикали и установите его амплитуду равной точно 6
клеткам, используя переключатель VOLT/DIV и
регулировку VARIABLE.
4. Ручкой TRIGGER
блока синхронизации установите
луч так, чтобы он пересекал центральную
горизонтальную градуировочную линию в начале или
недалеко от начала развертки.
5. Регулировками TIME/DIV
, A VARIABLE , и
Horizontal POSITION
установить длительность одного
периода повторения сигнала равной 7,2 деления сетки.
После этого каждая клетка градуировочной сетки будет
равна 50°, а каждое маленькое деление будет равно 10°.
