Положения TV-V и TV-H переключателя MODE служат для подключения селектирующих узлов в цепь

синхронизации с тем, чтобы выделить синхроимпульсы синхроимпульсы вертикальной (кадровой) и

горизонтальной (строчной) развертки в телевизионном сигнале. Чтобы наблюдать строки, установите

переключатель в положение TV-H, если Вы хотите наблюдать кадры изображения, установите

переключатель в положение TV-V. Для достижения лучших результатов выделяются синхроимпульсы

отрицательной полярности

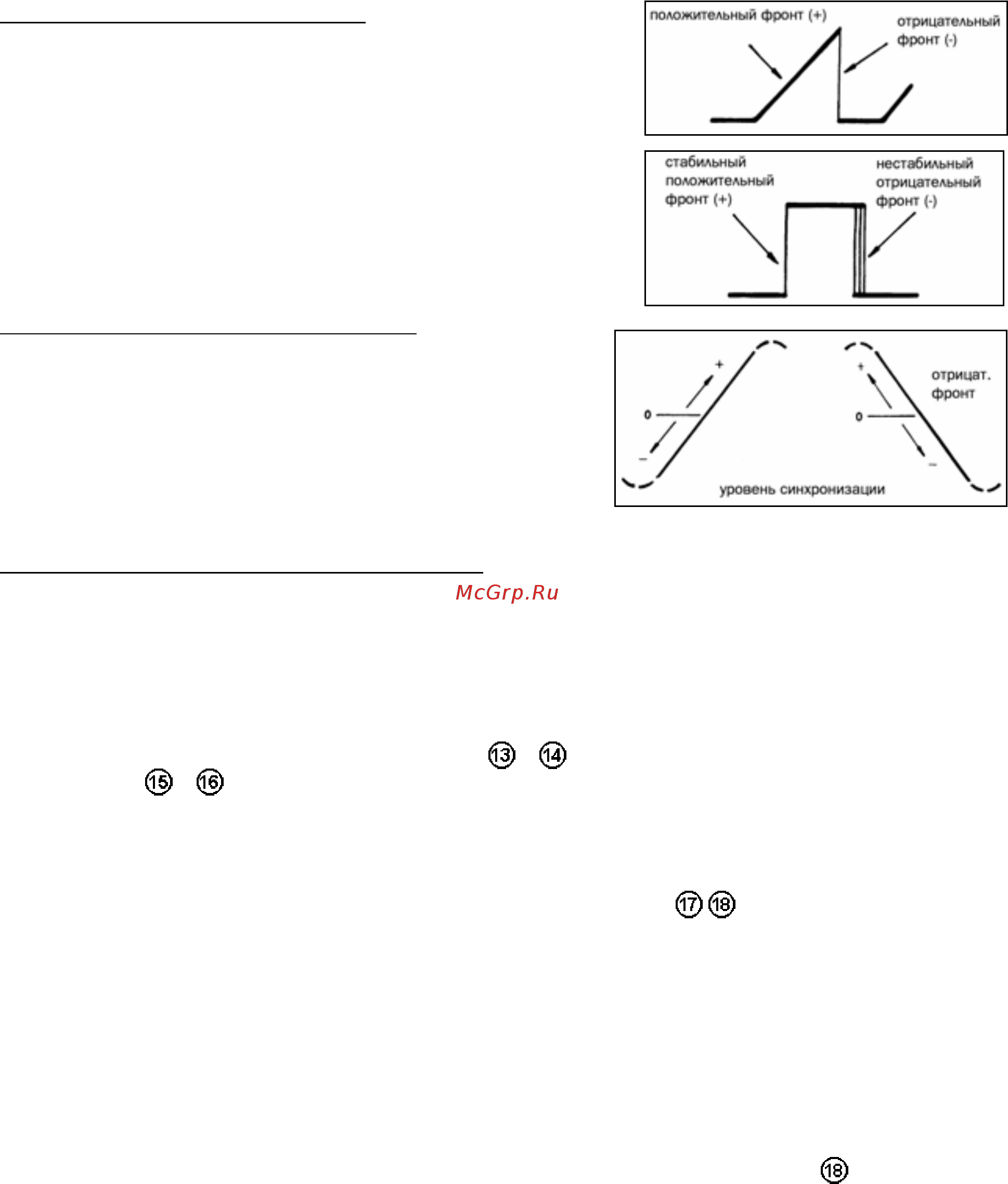

Выбор полярности синхронизации. Переключатель SLOPE

определяет, каким фронтом импульса запускается развертка

изображения. Например, растянутый положительный фронт

пилообразного сигнала вызовет джиттер (дрожь) фазы

развертки, в то время, как отрицательный фронт этого сигнала

даст стабильную синхронизацию. На следующем примере

импульс имеет крутые фронты, но синхронизация по заднему

нестабильному фронту вызовет нестабильную развертку и

затруднит наблюдение. Синхронизация

по переднему

стабильному фронту даст стабильное изображение сигнала,

даже если он имеет собственный джиттер. Если Вы

сомневаетесь в правильности выбора или изображение

неудовлетворительное попробуйте оба варианта.

Ручка LEVEL блока синхронизации. Ручка LEVEL

определяет точку на выбранном фронте, при пересечении

которой запускается развертка. Когда регулировка LEVEL

находится в среднем положении, триггер запускается при

переходе фронта через нуль. Регулировка LEVEL в "+" или в

"-" соответственно смещает порог срабатывания триггера

запуска развертки вверх или вниз. Влияние регулировки

заметно на сигналах с растянутыми фронтами, таких как

синусоидальные или

треугольные.

2-2-6. Операции сложения и вычитания сигналов.

Операции сложения и вычитания сигналов применяются при наблюдении за двумя сигналами. При

операции сложения амплитуды сигналов складываются, и результирующая осциллограмма

представляется как алгебраическая сумма сигналов CH1 и CH2. При операции вычитания амплитуда

одного сигнала вычитается из амплитуды другого, и результирующая осциллограмма представляется

как алгебраическая разность сигналов CH1 и CH2.

Для включения осциллографа в режим

сложения двух сигналов проделайте следующее:

1. Установите осциллограф в двухлучевой режим работы в соответствии с разделом 2-2-4.

2. Убедитесь, что оба переключателя VOLT/DIV

установлены в одинаковое положение, а ручки

VARIABLE

повернуты по часовой стрелке до щелчка. Если сигналы различны по амплитуде,

установите оба переключателя VOLT/DIV так, чтобы наибольший сигнал помещался на экране.

3. Установите переключатель SOURCE блока синхронизации на сигнал с большей амплитудой.

4. Установите переключатель V MODE в положение ADD. При этом на дисплее останется один луч,

являющийся алгебраической суммой двух сигналов. Для смещения положения

луча по вертикали

можно использовать любую из ручек POSITION блока VERTICAL

ЗАМЕЧАНИЕ: если входные сигналы находятся в фазе, результирующая

амплитуда сигнала будет равняться алгебраической сумме

сигналов (т.е. 4,2 деления + 1,2 деления = 5,4 деления). Если

входные сигналы противофазные, то результирующая амплитуда

сигнала будет равняться алгебраической разности сигналов (т.е.

4,2 деления - 1,2 деления = 3,0 деления).

5. Если размах результирующего сигнала слишком мал, поверните оба переключателя VOLT/DIV так,

чтобы

увеличить высоту изображения. Убедитесь, что оба переключателя стоят в одинаковых

положениях.

Для осциллографа в режим вычитания двух сигналов проделайте те же самые действия, что и в

предыдущих пунктах, и вытащите на себя ручку POSITION блока VERTICAL

канала CH2 для

включения инверсии сигнала CH2. При этом на дисплее останется один луч, являющийся

алгебраической разностью двух сигналов.

ЗАМЕЧАНИЕ: если входные сигналы находятся в фазе, результирующая

амплитуда сигнала будет равняться алгебраической разности

сигналов (т.е. 4,2 деления - 1,2 деления = 3,0 деления). Если

входные сигналы противофазные, то результирующая амплитуда

сигнала будет равняться алгебраической сумме сигналов (

т.е. 4,2

деления + 1,2 деления = 5,4 деления).
