2. Переключатели

a. A/B Работает в режиме развертки ALT. При выборе кнопкой режима регулировки

развертки по B загорается светодиод, следующее нажатие переводит прибор в

режим регулировки развертки по A, светодиод при этом гаснет.

b. B TRIG'D Развертка задержки запускается первым импульсом синхронизации

c. DLY'D

POSITION

Регулировка определяет точную стартовую точку на осциллограмме развертки по A, с

которой начинается развертка этого же сигнала

генератором развертки B.

d. TRACE

SEPARATION

Используется в режиме HORI DISPLAY ALT для разделения по вертикали

осциллограмм путем смещения изображения, развернутого на экране генератором

развертки B.

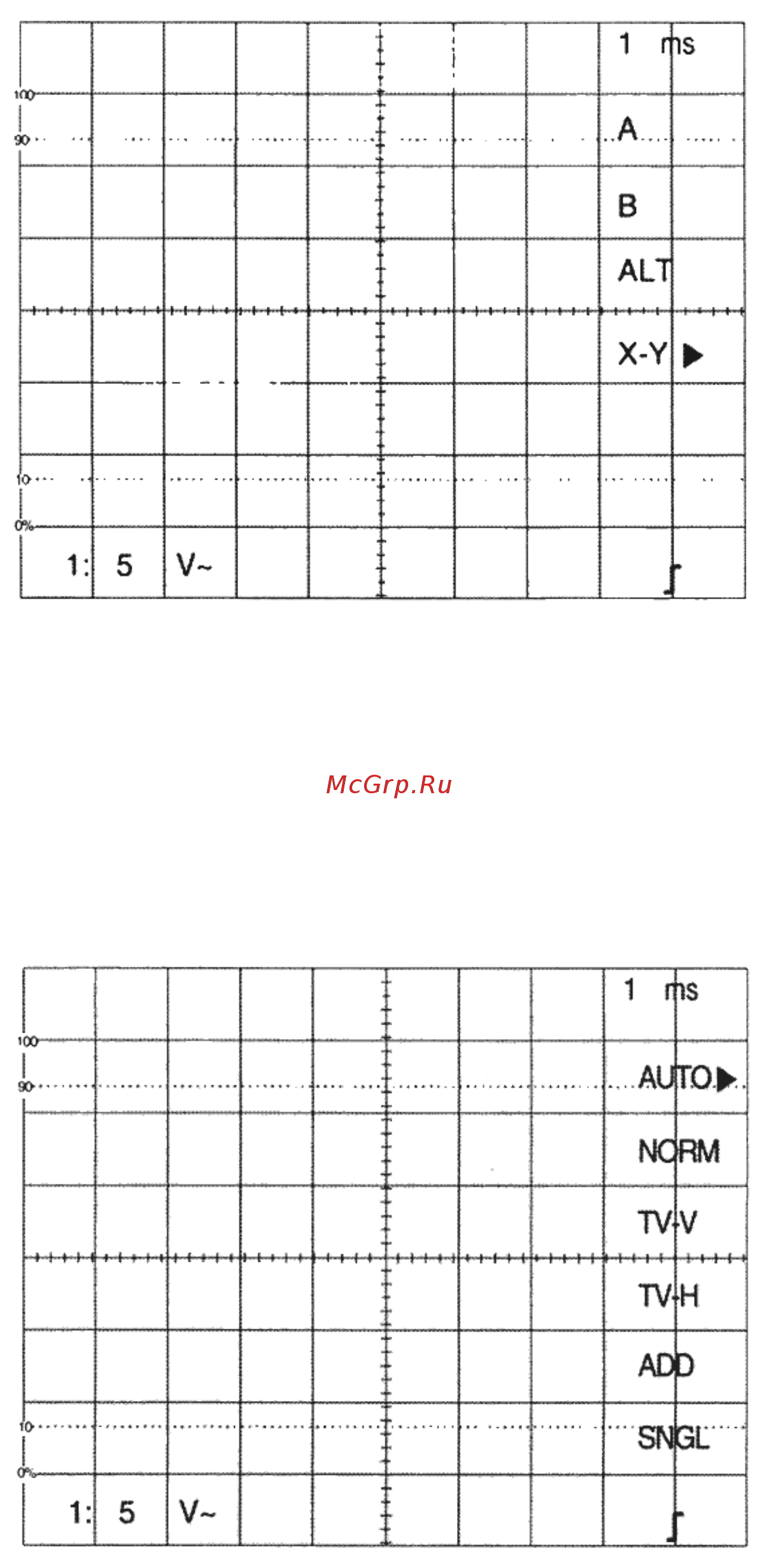

2-3-7. Режимы синхронизации

1. Варианты выбора меню

a. AUTO В этом режиме развертка постоянно запускается даже в отсутствие сигнала. При

появлении на входе сигнала частотой свыше 25Гц и при правильно установленных

других настройках синхронизации развертка синхронизируется с входным сигналом.

b. NORM В этом режиме развертка запускается только при наличии на входе сигнала и при

правильно установленных других

настройках синхронизации. Режим применяется для

входных сигналов с частотой повторения менее 25Гц

c. TV-V Режим используется для наблюдения кадровых телевизионных сигналов

d. TV-H Режим используется для наблюдения строчных телевизионных сигналов

e. SNGL Режим используется для однократной развертки
