Разность фаз (угол) = sin

-1

i. Простая формула подсчета действует при разности фаз до 90°. Для углов свыше 90° (левосторонний

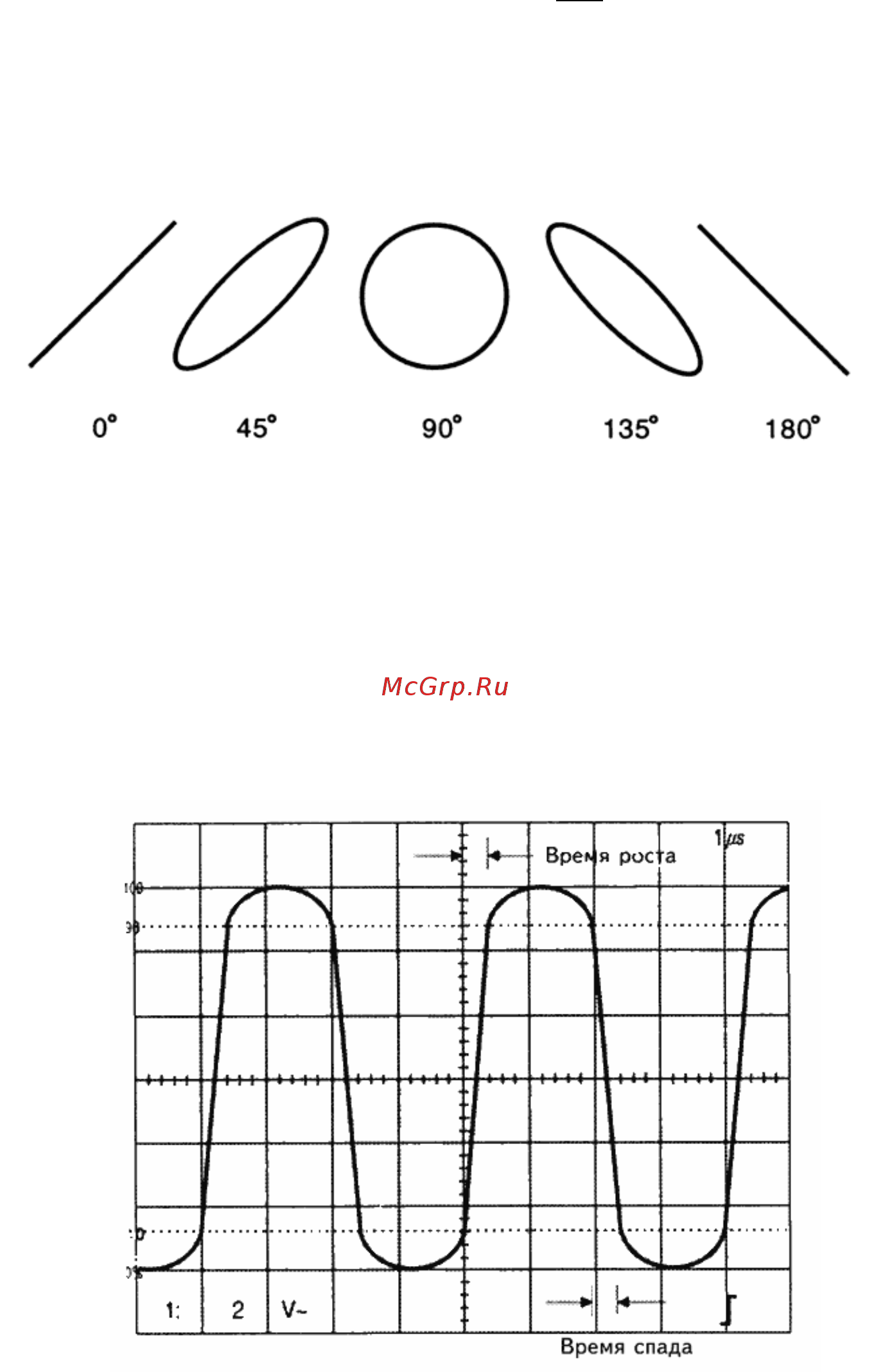

наклон) добавьте к результатам вычислений 90°. На рисунке приведены примеры фигур Лиссажу для

различных фазовых сдвигов, используйте эти примеры для определения, прибавлять ли к

вычислениям дополнительные 90° или нет.

2-4-5. Измерение времени переходных процессов

Длительность фронта

импульса - это время нарастания сигнала от 10% до 90% его максимальной

амплитуды. Длительность спада импульса - время спада от 90% до 10% амплитуды. Длительность

фронта и длительность спада иначе называется временем переходных процессов.

Для измерения длительности фронта и спада выполните следующие действия:

a. Подключите измеряемый импульсный сигнал ко входу CH1 и установите переключатель AC/DC/GND

в положение AC.

b. Регулировкой A TIME/DIV добейтесь

, чтобы на экране умещалось около 2 периодов сигнала.

Убедитесь, что ручка A TIME/DIV VARIABLE повернута по часовой стрелке до упора и нажата

(калиброванная развертка).

c. Отрегулируйте положение луча по вертикали ручкой POSITION по вертикали.

d. Установите переключатель VOLTS/DIV так, чтобы размах сигнала выходил за разметки 0% и 100%

градуировочных линий, затем ручкой VARIABLE отрегулируйте размах сигнала на экране так, чтобы

его максимальное и минимальное значения совпали с градуировочными линиями 0% и 100%.

e. Ручкой POSITION по горизонтали сдвиньте фронт луча так, чтобы его 10% амплитуда пересекала

центральную вертикальную градуировочную линию.

f. Если длительность нарастания

фронта импульса достаточно велика по сравнению с периодом

повторения, никаких дополнительных настроек не требуется. Если длительность нарастания фронта

мала, нажмите кнопку X 10MAG и подрегулируйте положение луча по п."e".

g. Подсчитайте количество делений между центральной вертикальной линией сетки (уровень 10%) и

точкой пересечения луча с линией 90%.

h. Умножьте полученный результат на коэффициент переключателя TIME/DIV для

получения

длительности фронта импульса. При использовании десятикратной растяжки сигнала разделите

полученное значение на 10. Например, если развертка сигнала (на рисунке) равна 1мксек/дел.,

время нарастания фронта будет 360 наносекунд (1000 нс : 10 = 100 нс, 100 нс Х 3,6 дел. = 360 нс).

i. Для измерения времени спада импульса просто сдвиньте изображение по горизонтали и повторите

шаги "g" и "h".
