2
мГц - миллигерц, мкГц - микрогерц, нГц - наногерц.
Точность: ± Точность опорного генератора ± Разрешающая способность
Максимально допустимое входное напряжение

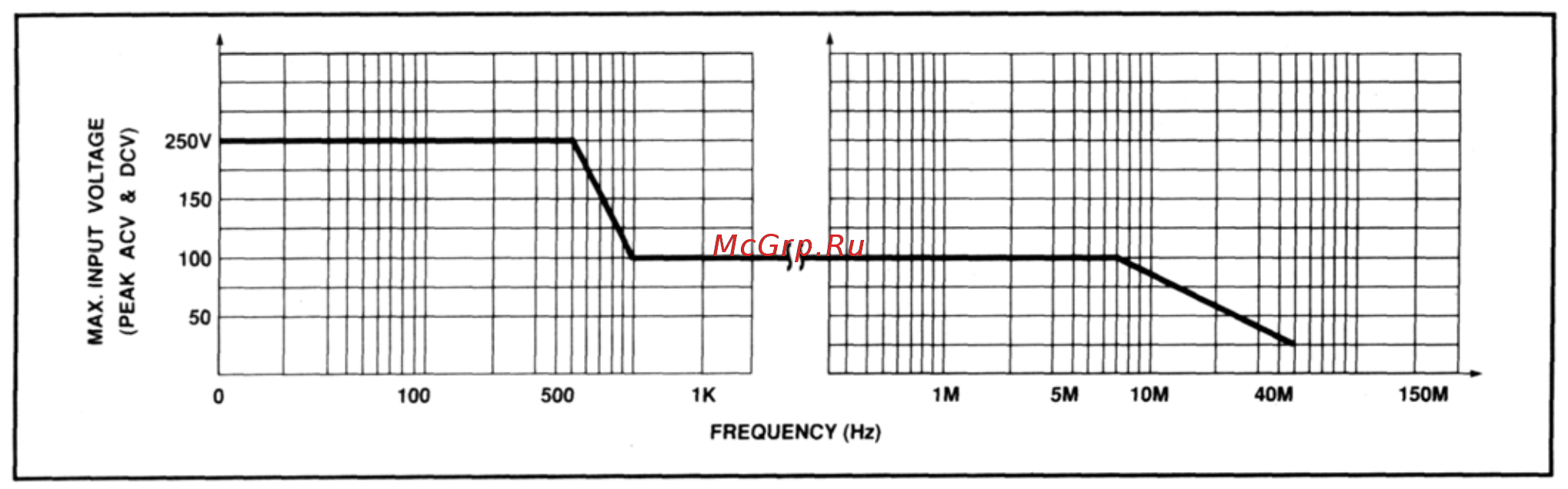

Рис 1. Максимальное входное напряжение
Диапазон изменения периода счета 6,7 нсек - 10 сек
Дисплей: nS, µS, mS, с десятичной точкой
Подсчет числа импульсов от 0 до 999 999 999, диапазон частот 0 - 30 МГц
индикация переполнения: "OF"
ВХОД B
Диапазон частот 0,1 Гц - 150 МГц (вход по постоянному току)
30 Гц - 150 МГц (вход по переменному току)
Чувствительность 0,1 Гц - 100 МГц 25 мВ
100 МГц - 150 МГц 50 мВ
Вход открытый / с развязкой по постоянному току
Импеданс 1 МОм, входная емкость < 40 пФ
Аттенюатор х 1 или х 10 переключаемый
ФНЧ подключаемый, -3 дБ на частоте 100 КГц
Уровень синхронизации от -350 мВ до
+350 мВ, (предварительная установка на 0 В)
Полярность синхронизации положительная или отрицательная, переключаемая
* Разрешающая способность и разрядность индикации (табл.1): то же, что и для входа A.
* Максимальное входное напряжение (рис. 1) то же, что и для входа A.
ИЗМЕРЕНИЕ ВРЕМЕННОГО ИНТЕРВАЛА (A → B)
Диапазон измерения 1мксек - 10 сек (0,1 Гц ~ 1МГц)
НЗЦ 100 нсек
Разрешающая способность ± НЗЦ ± ошибка синхронизации
Точность ± НЗЦ ± ошибка синхр-ции ± ошибка генератора
х
время счета
Множитель 1, 10, 100, 1000 (время счета 10 сек., 1 сек., 0,1 сек., 0,01 сек.)
НЗЦ – наименьшая значащая цифра
ИЗМЕРЕНИЕ ОТНОШЕНИЯ (A / B)
Диапазон измерения 0,1 Гц - 10МГц (вход А)
0,1 Гц - 10МГц (вход В)
Разрешающая способность ± НЗЦ ± (ошибка синхронизации по В
х
частоту А) / N
Точность ± единица шкалы А ± ошибка синхронизации по В
х
частоту А
ПАРАМЕТРЫ ОПОРНОГО ГЕНЕРАТОРА
Тип Термостатированный кварцевый генератор
Частота 10.000000 МГц
Стабильность ± 1 х 10
-6
Влияние питающего напряжения менее ± 1 х 10
-6
при изменении напряжения на ± 10%
Влияние температуры ± 5 х 10
-6
в диапазоне от 0ºС до 50ºС
Максимальное старение ± 5 х 10
-6
в год
Выходная частота 10 МГц (выходная частота внутреннего генератора)
Уровень выходного сигнала 0,5 В пик-пик ± 0,1 В пик-пик
Импеданс выходного сигнала Около 50 Ом
Входная частота 10 МГц (входная частота с внешнего опорного генератора)
Уровень 1,5 В эфф. - 5 В эфф.
Импеданс входа Около 50 Ом
