5
A делится на 10 перед подачей на частотомер.
ВХОД B, BNC (байонет)
Вход для частоты до 100 МГц. Входной импеданс 1 МОм,
40 пФ.
КНОПКА РЕЖИМА ВХОДА AC / DC
Используется для подачи постоянной составляющей входного
сигнала (режим DC).
КНОПКА COM/SEP
Используется для включения общего или раздельного режима
для сигналов входов A и B.
ВХОД А, BNC (байонет)
Вход для частоты до 100 МГц. Входной импеданс 1 МОм,
40 пФ.
КНОПКА ВРЕМЕНИ ИЗМЕРЕНИЯ
Используется для выбора времени счета и разрядности
измеряемой величины, кроме измерений TOTAL.
КНОПКА HOLD
В режиме HOLD дисплей "замерзает", но частотомер
продолжает считать. С прекращением режима HOLD дисплей
обновит свои показания и счет продолжится.
ПЕРЕКЛЮЧАТЕЛИ
ПОЛЯРНОСТИ
Выбирается положительный или отрицательный фронт
сигналов A и B для синхронизации. Нажатая кнопка
соответствует отрицательному фронту, отжатая кнопка
соответствует положительному.
ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ
Для выбора желаемой функции измерения.
a. FREQ. A При выборе этого режима измеряется частота сигнала на
входе A. Разрешающая способность выбирается переклю–
чателем GATE TIME.
b. FREQ. B При выборе этого режима измеряется частота сигнала на
входе B. Разрешающая способность выбирается переклю–
чателем GATE TIME.
c. PERIOD A При выборе этого режима измеряется период повторения для
сигнала на входе A. Разрешающая способность выбирается
переключателем GATE TIME.
d. TOTAL A При выборе этого режима подсчитывается сумма периодов
для сигнала на входе A, сумма счета непрерывно обновляется
на дисплее.
e. T.I. (A → B) При выборе этого режима частотомер измеряет интервал
времени между фронтом сигнала A и фронтом сигнала B.
Переключателями полярности выбираются положительные
или отрицательные фронты сигналов.
f. RATIO (A/B) При выборе этого режима частотомер измеряет отношение
частоты
сигнала A к частоте сигнала B.
КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ
Кнопочный выключатель питания прибора

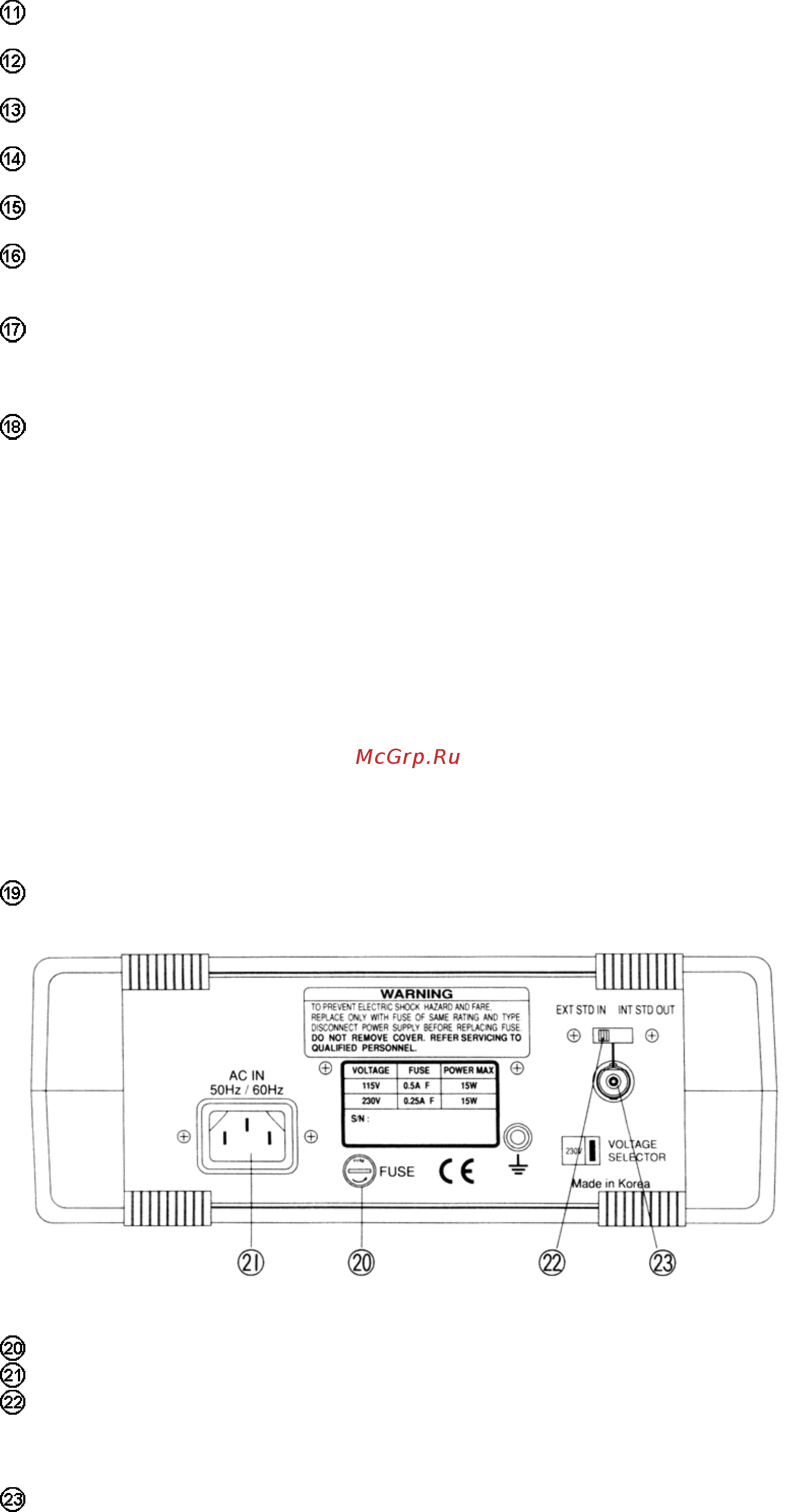

Рис. 3 Задняя панель
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ
Открывать против часовой стрелки
СЕТЕВОЙ РАЗЪЕМ
Для подключения шнура питания
СЕЛЕКТОР ВЫБОРА ВНУТР / ВНЕШ.
ОПОРНОГО ГЕНЕРАТОРА
Для использования внешнего опорного генератора 10 МГц
переключите в положение EXT STD. IN. Входное
сопротивление при этом 600 Ом. Для мониторинга внутреннего
опорного генератора переключите в положение INT STD. OUT.
РАЗЪЕМ ВХОДА / ВЫХОДА
ОПОРНОГО ГЕНЕРАТОРА
Служит или для мониторинга внутреннего опорного генератора
или подачи опорной частоты с внешнего генератора,
амплитудой 1,5 - 5 В эфф.
