a. FREQ. A При выборе этого режима измеряется частота сигнала на
входе A. Разрешающая способность выбирается
переключателем GATE TIME.
b. FREQ.C При выборе этого режима измеряется частота сигнала на
входе C. Все измерения в мегагерцах.
c. PERIOD A При выборе этого режима измеряется период повторения для
сигнала на входе A. Разрешающая способность выбирается
переключателем GATE TIME.
d. TOTAL A При выборе этого режима подсчитывается сумма периодов
для сигнала на входе A, сумма счета непрерывно обновляется
на дисплее.
e. RPM A При выборе этого режима измеряются обороты в минуту для
сигнала на входе A.
КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ
Кнопочный выключатель питания прибора
ПОВОРОТНАЯ ПОДСТАВКА
Для регулировки положения вытянуть из гнезд.

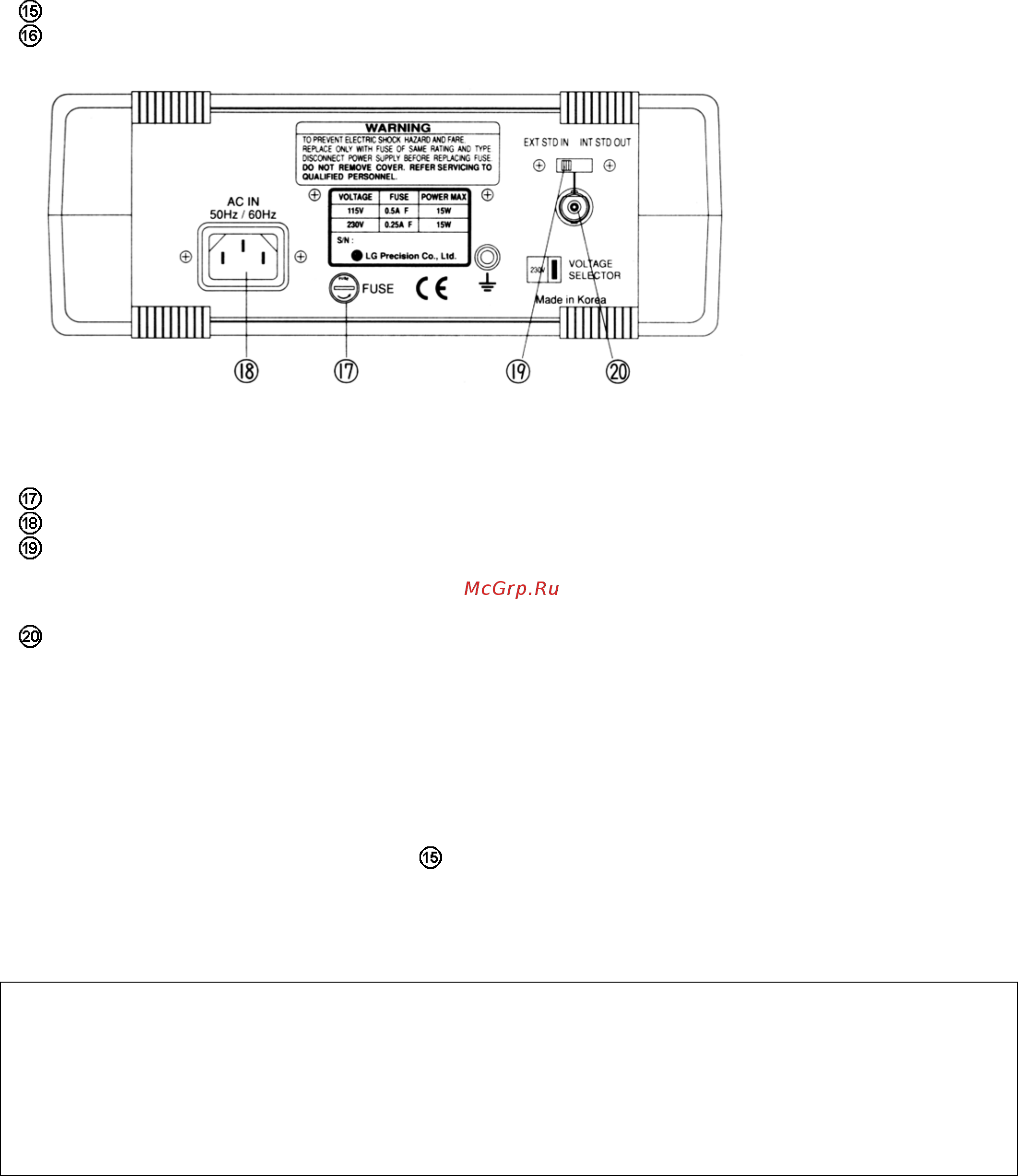

Рис. 3 Задняя панель
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ
Открывать против часовой стрелки
СЕТЕВОЙ РАЗЪЕМ
Для подключения шнура питания
СЕЛЕКТОР ВЫБОРА ВНУТР / ВНЕШ.
ОПОРНОГО ГЕНЕРАТОРА
Для использования внешнего опорного генератора 10 МГц
переключите в положение EXT STD. IN. Входное
сопротивление при этом 600 Ом. Для мониторинга внутреннего
опорного генератора переключите в положение INT STD. IN.
РАЗЪЕМ ВХОДА / ВЫХОДА
ОПОРНОГО ГЕНЕРАТОРА
Служит или для мониторинга внутреннего опорного генератора
или подачи опорной частоты с внешнего генератора,
амплитудой 1,5 - 5 В эфф.
3-2. Инструкция по работе
Ниже приведена информация необходимая для работы с частотомером.
a. Вставьте шнур питания в разъем на задней панели прибора и подключите его в сеть.
b. Для
включения нажмите кнопку POWER .
c. Установите переключатель функций (по индикатору) в положение FREQ. A, а переключатель GATE
TIME в положение 1 Sec.
ПРЕДУПРЕЖДЕНИЕ
1. РАБОТА С НАПРЯЖЕНИЯМИ, ПРЕВЫШАЮЩИМИ МАКСИМАЛЬНО ДОПУСТИМЫЕ МОЖЕТ
ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ЧАСТОТОМЕРА. ПЕРЕД ПОДАЧЕЙ ЛЮБОГО СИГНАЛА НА
ЧАСТОТОМЕР УБЕДИТЕСЬ, ЧТО НАПРЯЖЕНИЕ ЭТОГО СИГНАЛА НЕ ПРЕВЫШАЕТ МАКСИМАЛЬНО
ДОПУСТИМЫХ ЗНАЧЕНИЙ, УКАЗАНЫХ В СПЕЦИФИКАЦИИ.
2. ТОЧКИ ЗАЗЕМЛЕНИЯ ЧАСТОТОМЕРА СОЕДИНЕНЫ НЕПОСРЕДСТВЕННО С ЗЕМЛЯНОЙ ШИНОЙ.
ПРИ РАБОТЕ ВСЕГДА ПОДКЛЮЧАЙТЕ ТОЧКИ ЗАЗЕМЛЕНИЯ ИССЛЕДУЕМЫХ СХЕМ К ТОЧКАМ
ЗАЗЕМЛЕНИЯ ЧАСТОТОМЕРА.
