FC-1300 ЧАСТОТОМЕР
- 5 -
Индикатор светится, если выбран режим ATT.
КНОПКА LPF : включение ФНЧ (LPF) с частотой среза 100 кГц.
Индикатор светится, если выбран режим LPF.
КНОПКА 50Ω/1MΩ : выбор импеданса входа.
Индикатор светится, если выбран 50Ω.
КНОПКА
AUTO TRIG
: выбор режима автоматической или ручной
установки уровня запуска.
Индикатор светится, если выбран режим AUTO.

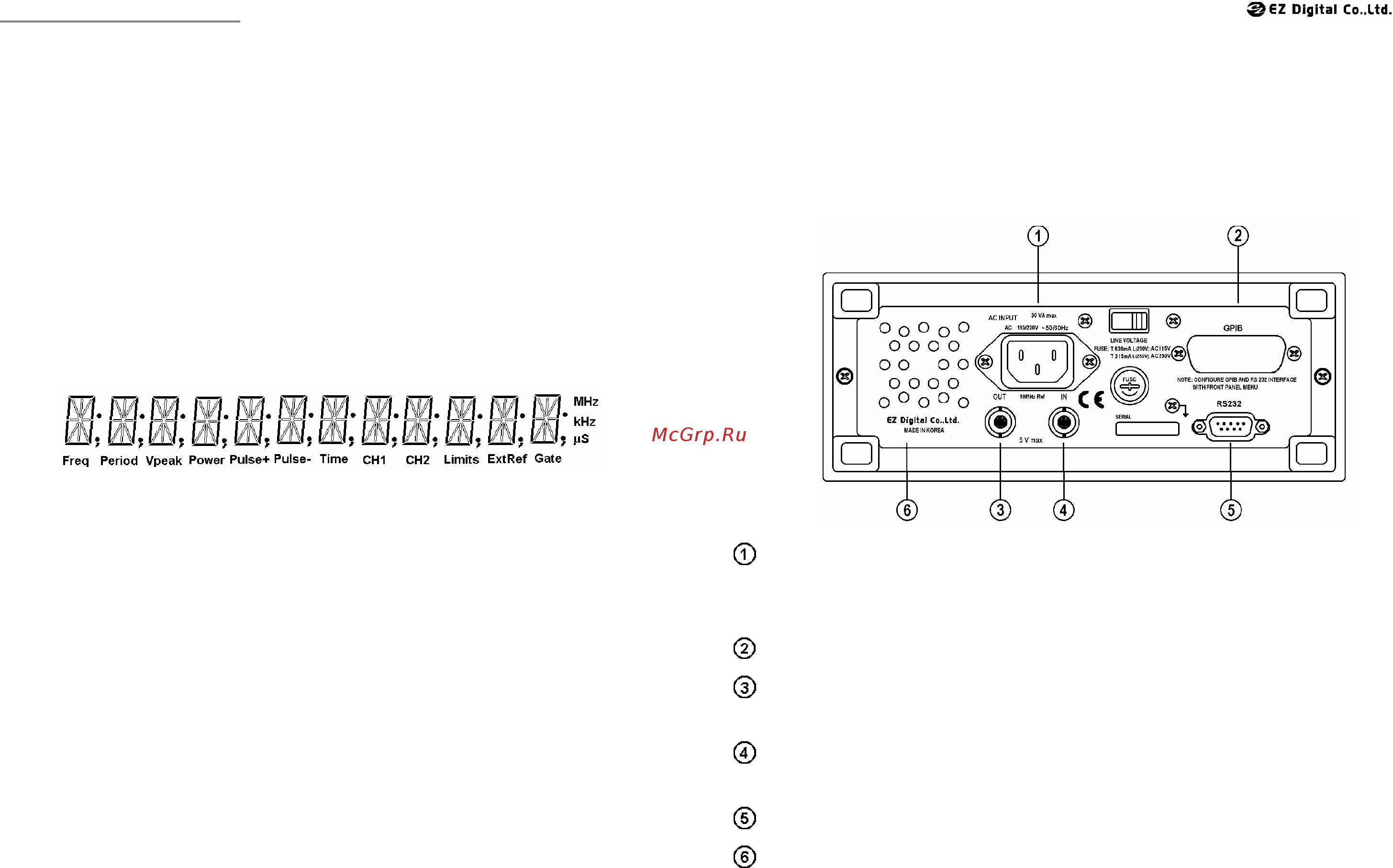

3.2 ОПИСАНИЕ ДИСПЛЕЯ
Freq
: режим измерения частоты.
Period
: режим измерения периода.
Vpeak
: режим измерения пиковых напряжений, канал CH1.
CH 1
: входной сигнал канала CH1.
CH 2
: входной сигнал канала CH2.
Limit
: появляется при выходе измеряемого значения за
установленные пределы при интервальных измерениях.
ExtRef
: автоматически появляется на дисплее при подключении
опорной частоты от внешнего генератора на разъем
задней панели прибора.
Gate
: появляется когда прибор находится в процессе
измерения.
MHz
: единицы измерения - МГц.
kHz
: единицы измерения – кГц.
µs
единицы измерения – мкс.
3.3 ОПИСАНИЕ ЗАДНЕЙ ПАНЕЛИ
СЕТЕВОЙ РАЗЪЕМ : для подключения шнура питания.
Установите переключателем требуемое
напряжение сети питания.
РАЗЪЕМ GPIB : для подключения кабеля GPIB.
РАЗЪЕМ OUT : для мониторинга внутреннего опорного
генератора.
РАЗЪЕМ IN
: для подачи опорной частоты от внешнего
генератора.
РАЗЪЕМ RS - 232
: для подключения кабеля RS – 232.
ВЕНТИЛЯТОР : OCXO (опция 2)
