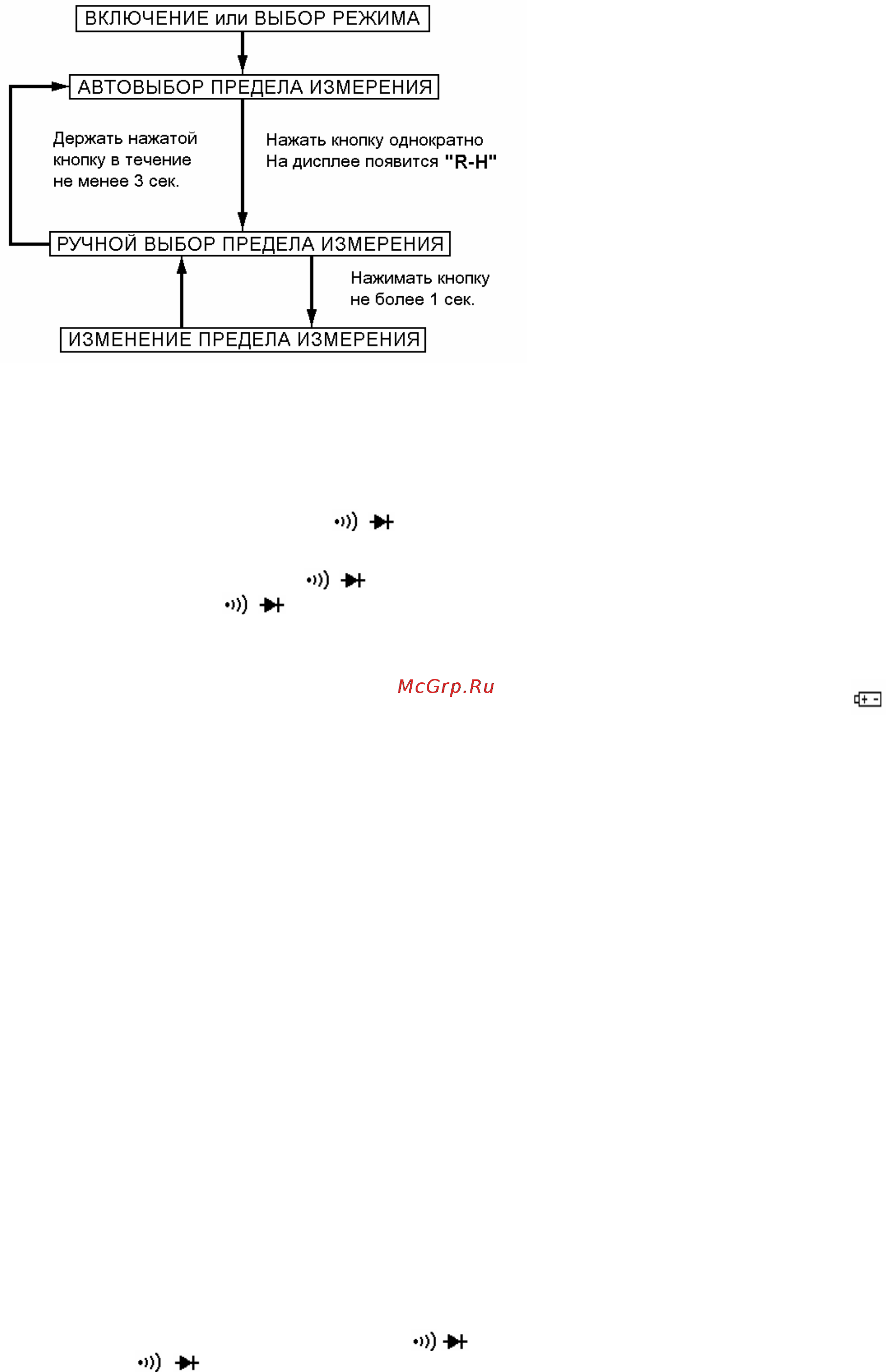

5-2. КНОПКА ФИКСАЦИИ (DATA HOLD)
При нажатии кнопки дисплей показывает последнее измеренное
напряжение и на экране “горит” символ “ D-H ” до тех пор, пока кноп-
ка не будет нажата вновь.
Режим фиксации (DATA HOLD) отключится автоматически при пере-
ключении функций измерений.
5-3. КНОПКА ВЫБОРА ПОСТ./ПЕРЕМ. ИЛИ
/
Нажмите эту кнопку для выбора режима пост./перем. при измерении
тока, т.е. когда режим функций установлен в положении “µA, mA, A”.
Нажмите эту кнопку для выбора режима
/
,
когда режим функ-
ций установлен в положении “
/ “.
6. ИНСТРУКЦИЯ ПО РАБОТЕ С ПРИБОРОМ
6-1. ИЗМЕРЕНИЕ ПОСТ./ПЕРЕМ. НАПРЯЖЕНИЯ
1) Подключите черный щуп в гнездо “СОМ”, а красный щуп в гнездо
“V / Ω / F”.
2) Установите переключатель функций в положение “V∼“ или “V=“ и
подсоедините щупы прибора к измеряемому источнику.
3) Прочтите показания на дисплее. При измерении постоянного
напряжения индикатор покажет полярность сигнала на красном
щупе.
6-2. ИЗМЕРЕНИЕ ПОСТ./ПЕРЕМ. ТОКА.
1) Подключите черный щуп в гнездо “СОМ”, а красный щуп в гнездо
“mA / Cx”, для измерения тока до 300 mA. Для измерения тока до
10 А переставьте красный щуп в гнездо “А”.
2) Установите переключатель функций в положение “µA”, “mA”, или
“А” и нажмите кнопку ∼/= для выбора режима измерения пост./
перем. тока.
3) Подсоедините щупы последовательно с нагрузкой, в которой
измеряется ток.
4) Прочтите показания на дисплее. При измерении постоянного
тока индикатор покажет как его величину так и его полярность на
красном щупе.
6-3. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
1) Подключите черный щуп в гнездо “СОМ”, а красный щуп в гнездо
“V / Ω / F”. (ВНИМАНИЕ: полярность красного щупа положитель-
на “+”).
2) Установите переключатель функций в положение “Ω“ и подсое-
дините щупы к измеряемому сопротивлению.
ВНИМАНИЕ:
1. При измерения сопротивлений свыше 3,26 МОм прибор может
устанавливать показания в течение нескольких секунд. Это нор-
мально для измерения высокоомных сопротивлений.
2. Когда вход прибора не подсоединен к нагрузке, т.е. при разомк-
нутой цепи на дисплее высветится “OL” - перегрузка.
3. При проверке резистора в схеме убедитесь, что все напряжения
отключены и все конденсаторы полностью разряжены.
6-4. ПРОЗВОНКА / ПРОВЕРКА ДИОДОВ
1) Подключите черный щуп в гнездо “СОМ”, а красный щуп в гнездо
“V / Ω / F”.
2) Установите переключатель функций в положение /
и на-
жмите кнопку
/
для выбора режима прозвонки или про-
верки диодов.
3) В режиме прозвонки звуковой сигнал раздается при сопротивле-
нии проверяемой цепи менее 20 Ом.
4) Если выбран режим проверки диодов, подсоедините красный и
черный щупы к аноду и катоду соответственно. На дисплее “вы-
светится” величина прямого падения напряжения в вольтах.
6-5. ИЗМЕРЕНИЕ ЕМКОСТИ
1) Подключите черный щуп в гнездо “СОМ”, а красный щуп в гнездо
“mA / Cx”.
2) Установите переключатель функций в положение nF или µF.
(ВНИМАНИЕ: Полярность красного щупа положительная “+”)
3) Подсоедините щупы прибора к измеряемому конденсатору, со-
блюдая полярность.
ВНИМАНИЕ:
1. При проверке конденсатора в схеме убедитесь, что все напряже-
ния отключены и все конденсаторы полностью разряжены.
Диапазон измерения емкости конденсаторов выбирается вручную и
имеет два предела (326 nF и 32,6 µF). При этом при нажатой кнопке
выбора предела измерения десятичная точка может стоять в непра-
вильном положении.
6-6. ИЗМЕРЕНИЕ ЧАСТОТЫ
1) Подключите черный щуп в гнездо “СОМ”, а красный щуп в гнездо
“V / Ω / F”.
2) Установите переключатель функций в положение “KHz” и под-
соедините щупы прибора к измеряемому источнику.
ВНИМАНИЕ:
Входное напряжение должно быть в пределах между 200 мВ и 10 В
эфф. Если входное напряжение больше 10 В, точность измерений не
гарантируется.
6-7. ИЗМЕРЕНИЕ HFE ТРАНЗИСТОРА
1) Установите переключатель функций в положение “hFE”.
2) Определите, является транзистор NPN или PNP и найдите его
эмиттер, базу и коллектор. Установите выводы исследуемого
транзистора в соответствующие отверстия разъема на передней
панели.
3) На дисплее “высветится” приблизительное значение hFE тран-
зистора при токе базы 10 µА и напряжении коллектор - эмиттер
3,2 В.
7. УХОД ЗА ПРИБОРОМ
7-1. ЗАМЕНА БАТАРЕИ
Если на дисплее “загорелся” значок это указывает на то, что
необходимо заменить батарею. Отверните винты и откройте заднюю
крышку, замените разряженную батарею новой.
7-2. ЗАМЕНА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ
Предохранитель необходимо заменять таким же по размеру и по
электрическим параметрам. (0,3 А / 250 V, 10 A / 250 V)
ПРЕДУПРЕЖДЕНИЕ:
Для того чтобы избегать поражения электрическим током:
1. Замену батареи и предохранителя необходимо производить по-
сле отключения питания и отсоединения щупов.
2. Никогда не работайте с прибором со снятой задней крышкой.
