Руководство по эксплуатации Руководство по эксплуатации

5 6

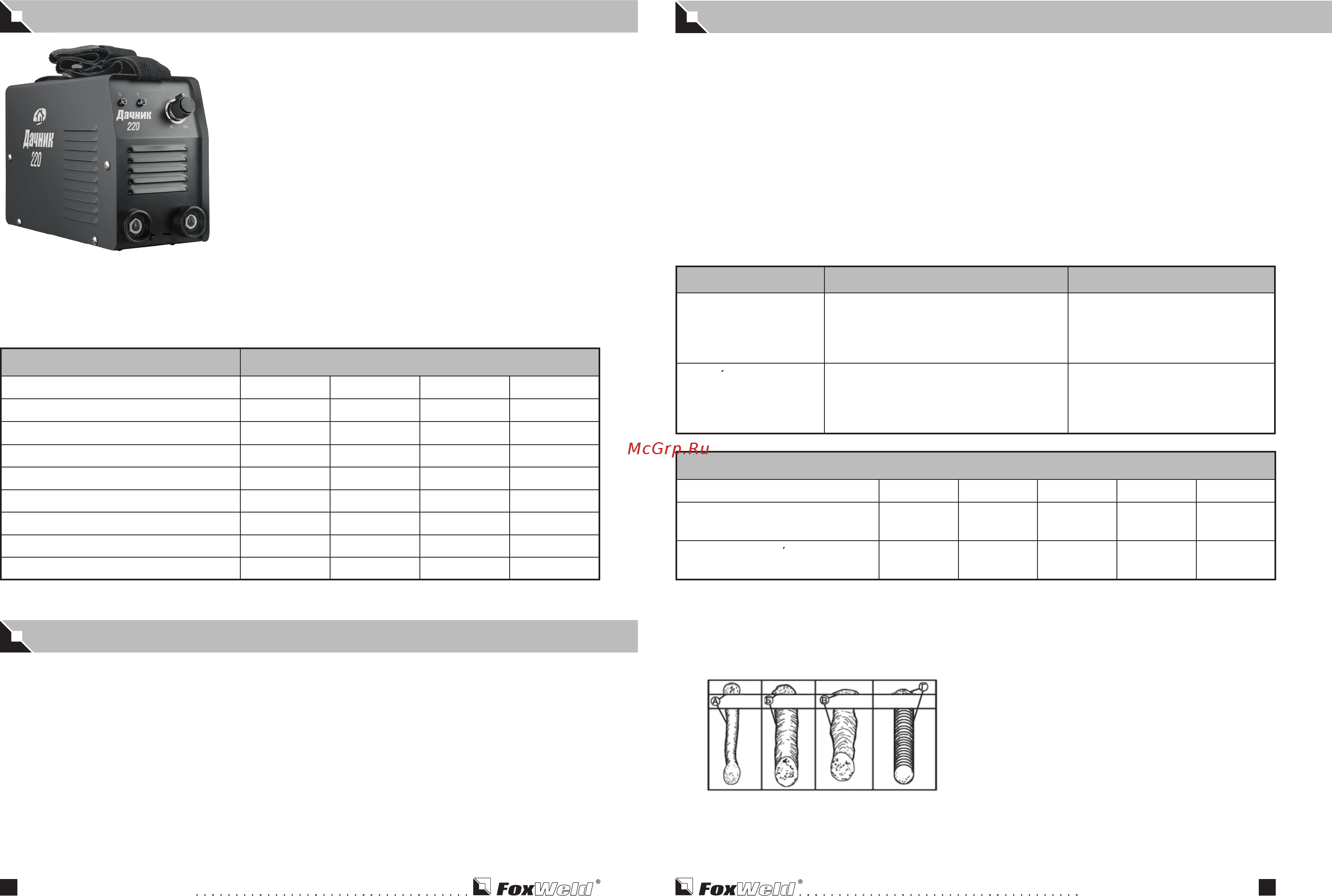

Сварочные инверторы серии «Дачник» предназначены для

ручной дуговой сварки штучным покрытым электродом на

постоянном токе. Аппараты выполнены по новейшей IGBT

технологии, позволяющей добиться минимального веса и

габаритов.

Инверторы данной серии позволяют получать сварные швы

высокого качества и отличаются малым разбрызгиванием

металла за счет встроенных функций, позволяющих опти-

мизировать и облегчить процессы сварки, таких, как: Hot

– Start, Arc-Force и Anti-Sticking.

Инверторы отличаются простой панелью управления и воз-

можностью работать при пониженном напряжении.

На панели управления имеется 2 светодиода:

1 - показывает «подключение / отключение сети».

2 - термозащита.

ОПИСАНИЕ ИНВЕРТОРА

• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ

Модель ДАЧНИК 160 ДАЧНИК 180 ДАЧНИК 200 ДАЧНИК 220

Напряжение сети, В / Гц 220 / 50 220 / 50 220 / 50 220 / 50

Минимальное напряжение питания, В 140 140 140 140

Напряжение холостого хода, В 80 80 80 80

Диапазон сварочного тока, А

–

160 20

–

180 20

–

200 20

–

220

Продолжительность включения, ПВ, % 60 60 60 60

Класс изоляции / защиты H/IP21S H/IP21S H/IP21S H/IP21S

Габариты аппарата, мм

280х110х190 280х110х190 280х110х190 280х110х190

Вес нетто, кг 3,5 3,5 3,5 3,5

Извлеките устройство из упаковки и тщательно осмотрите на предмет внешних признаков

повреждений при транспортировке (рекомендуется провести осмотр непосредственно при по-

купке в присутствие продавца).

Установите устройство, по возможности, в чистом месте с хорошим притоком воздуха, что-

бы вентиляционные отверстия в корпусе не были перекрыты. Не используйте дополнительные

фильтры, и не накрывайте аппарат материалами, препятствующими притоку воздуха (несоблю-

дение этих условий может привести к сильному перегреву аппарата и возможной поломке).

Перед включением аппарата в сеть, внимательно осмотрите изоляцию кабелей, электродо-

держа-тель, разъёмы; убедитесь, что длина и сечение сварочных кабелей соответствует сва-

рочному току:

До 5 метров – мин. сечение кабеля 16 мм

От 5 до 20 метров – мин. сечение кабеля 25 мм

ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

РЕЖИМ РУЧНОЙ ДУГОВОЙ СВАРКИ ШТУЧНЫМ ЭЛЕКТРОДОМ (ММА)

Данное устройство позволяет проводить сварку электродами как для постоянного, так и

переменного тока, с любыми видами покрытий.

Подсоедините соединители кабелей электрододержателя и зажима заземления к аппарату,

соблюдая полярность, рекомендованную производителем электродов (обычно электрододер-

жатель к «+», зажим заземления к «-»). Избегайте прямого электрического контакта электродо-

держателя и зажима заземления.

Закрепите зажим заземления на свариваемом изделии, стараясь обеспечить хороший элек-

трический контакт и минимальное удаление от места сварки.

Убедитесь, что напряжение в сети соответствует паспортному напряжению питания у аппа-

рата и что сетевой автомат рассчитан на ток потребления аппарата. Подключите аппарат к сети

и включите аппарат, убедитесь в готовности аппарата к работе по индикатору сети.

Установите сварочный ток согласно диаметру электрода, положению сварки и типу соеди-

нения.

* Более точные значения параметров смотрите в инструкции от производителя электродов (обычно таблица

расположена на упаковке электродов).

СРЕДНИЕ ПОКАЗАТЕЛИ СВАРОЧНОГО ТОКА (А)

Диаметр электрода (мм) 1,60 2,00 2,50 3,25 4,00

Электрод с рутиловым

покрытием

30–55 40–70 50–100 80–130 120–170

Электрод с основным

покрытием

50–75 60–100 70–120 110–150 140–200

После окончания сварки выключите аппарат и удалите электрод из электрододержателя.

ВНИМАНИЕ! При обработке металла инструментом (УШМ, дрель и т.д.) рядом с аппаратом

убедитесь, что он защищен от попадания внутрь металлической пыли / стружки.

А. Скорость сварки слишком быстрая.

Б. Скорость сварки слишком медленная.

В. Дуга слишком длинная.

Г. Идеальная скорость и длина дуги.

ТИП ЭЛЕКТРОДА СВОЙСТВА ТИПИЧНЫЕ МАРКИ

С рутиловым

покрытием

Прост в использовании

(Легкий поджиг, устойчивое горение)

МР–3С, ОЗС–12

LE Omnia 46

AS R–143

Boehler Fox OHV

С основным

покрытием

Хорошие механические свойства

(Сварка ответственных конструкций)

УОНИ 13 / 55

LE Basic One

AS B–248

Boehler Fox EV50
