ОПИСАНИЕ СВАРОЧНОГО АППАРАТА
INVERMIG 500E – инверторный сварочный полуавтомат, построенный на новейших IGBT мо-
дулях, предназначен для широкого использования в автоматизации, на верфях, в отраслях по
производству различных стальных конструкций.
Данная установка – это инверторный полуавтомат, который позволяет проводить сварку
постоянным током, используя инверторную технологию преобразования и управления свароч-
ным током. На данный момент эта технология является передовой и позволяет значительно
уменьшить габариты и вес по сравнению с трансформаторными полуавтоматами. При этом ап-
парат обеспечивает идеальные параметры сварки даже при значительном падении входящего
напряжения, особенно на малых токах, при сварке небольших толщин. Силовые модули пре-
образуют сетевую частоту в частоту до 20 кГц, что обеспечивает очень устойчивую характери-
стику сварочного тока, стабилизирует колебания выходных параметров, не смотря на входное
напряжение.
По сравнению с трансформаторными сварочными источниками, инверторные источники
снижают электропотребление до 38 %.
Полуавтомат INVERMIG 500E позволяет сваривать черные металлы и изделия из нержавею-
щей стали. В качестве защитного газа можно использовать СО
2
или смесь.
Особенности конструктивной схемы обеспечивают высокие динамические характеристики
схемы управления, хорошую свариваемость поверхности, высокий КПД.
Синергетическая система управления позволяет быстро настроить оборудование под лю-
бые задачи.
4-х роликовый подающий механизм позволяет стабильно подавать проволоку в зону сварки
диаметром до 1,6 мм.
Полуавтомат отличаются небольшим весом, компактной конструкцией и высокой произво-
дительностью.
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ
Модель INVERMIG 500E
Напряжение сети, В 3 х 380
Частота, Гц 50 / 60
Первичный ток, A 44
Потребляемая мощность, кВА 27,5
Напряжение холостого хода, В 70
Рабочее напряжение, В 16–39
Рабочий цикл ПВ, % 100
Диаметр проволоки / штучного электрода, мм 0,8–1,6 / 2–6
КПД, % 85
Пределы регулирования сварочного тока при MIG, А 40–500
Класс защиты IP21S
Вид охлаждения горелки жидкостное
Габариты источника питания, мм 840 х 320 х 1340
Вес аппарата, кг 51

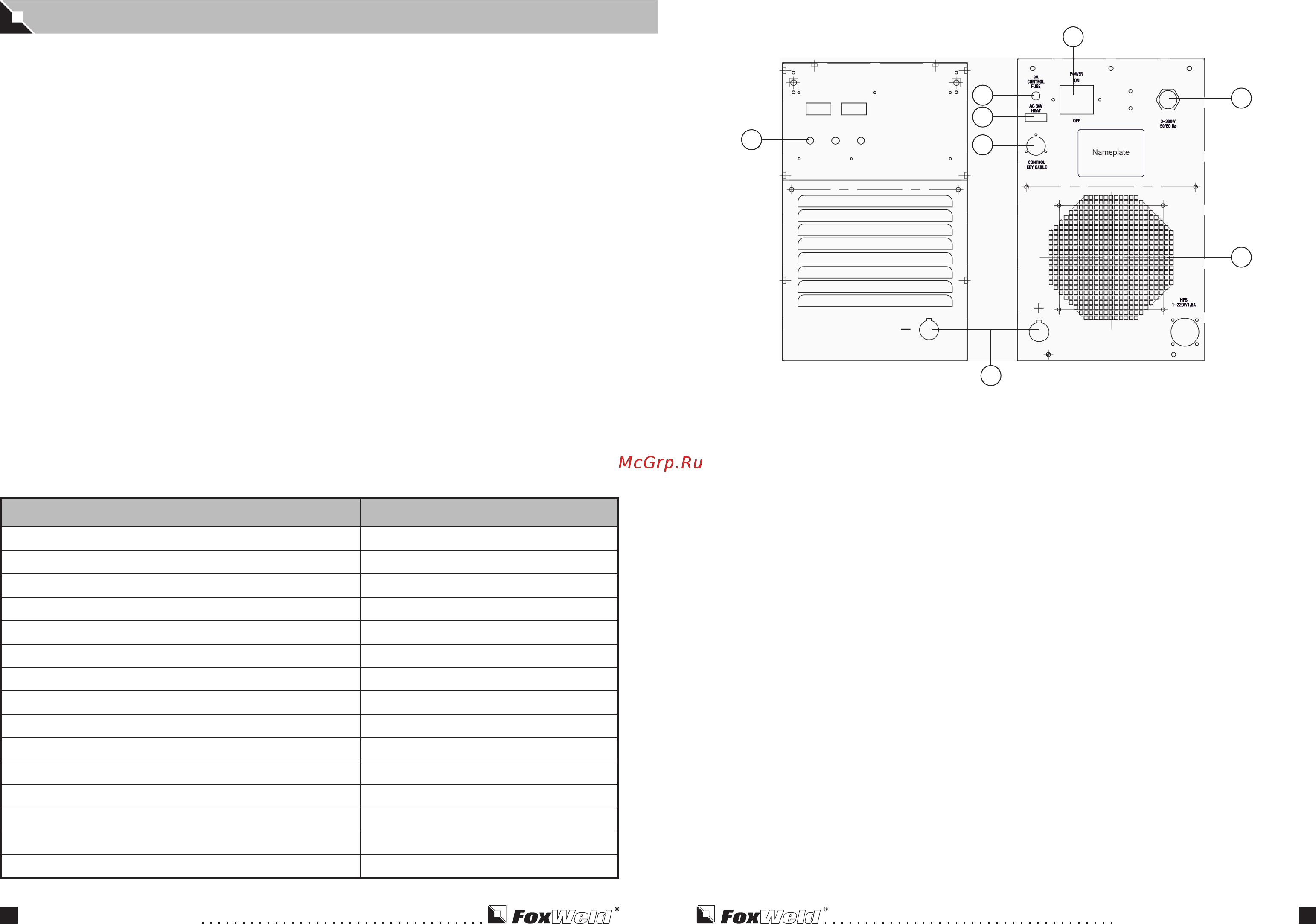

• ЗНАКОМСТВО С УСТРОЙСТВОМ
1. Панель управления аппарата: информационный дисплей, выбор функций и пара метров
сварки, фактический ток, напряжение, и т.д.
2. Разъем для подключения управления механизма подачи проволоки.
3. Разъем (+): соединение кабеля источника питания с механизмом подачи проволоки.
Разъем (-): соединение кабеля заземления со свариваемой деталью.
4. Клемник для подключения силового кабеля 3 фазы 380 В / 50 Гц.
5. Розетка подключения подогревателя газа (AC / 36 В).
6. Плавкий предохранитель (3A).
7. Автомат включения установки.
8. Вентилятор.
1
3
2
5
6
7
4
8
