Huter DY6500LXG Инструкция по эксплуатации онлайн [9/44] 260221
![Huter DY6500LXG Инструкция по эксплуатации онлайн [9/44] 260221](/views2/1304721/page9/bg9.png)
15 Глушитель
Снижение уровня шума выхлопа, выпуск продуктов
сгорания
16
Клемма защитного
заземления
Защитное заземление электропроводящих корпусных
деталей генератора
17 Сливная пробка масла Слив масла из системы смазки
18
Щуп-пробка заливного
отверстия масла
Заполнение системы смазки, измерение уровня масла
19 Индикатор уровня Индикация уровня топлива в баке
20 Рама Несущие, защитные и транспортировочные элементы
21
Индикатор низкого уровня
масла
Информация о необходимости восстановления
уровня масла
22
Штуцер подключения
газового шланга
Подключение газа, как источника топлива

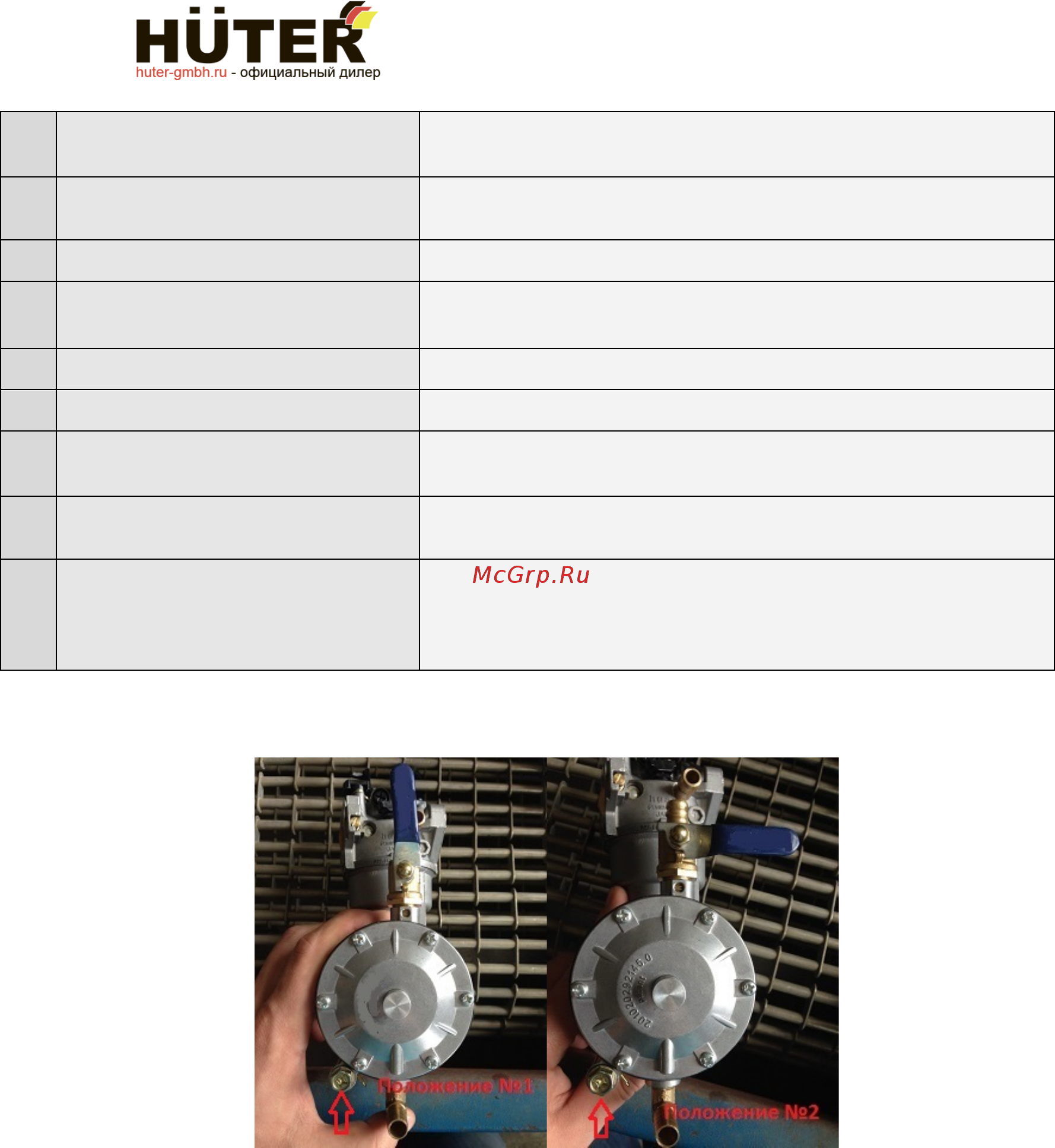

23
Рычаг переключения видов
газа, болт слива топлива из
поплавковой камеры
карбюратора (рис. 1.2)
Рычаг переключения видов газа и болт слива топлива
из поплавковой камеры карбюратора
* изображение генератора схематичное и может незначительно отличаться от реального аппарата
Рис. 2
5. Устройство и работа изделия
5.1 Устройство и конструктивные особенности.
− Изделие относится к классу генераторных установок
переменного тока, приводимых в движение поршневыми
двигателями внутреннего сгорания общего назначения.
Генераторная установка состоит из поршневого двигателя
внутреннего сгорания (ДВС) и электрической машины
(альтернатора), преобразующей механическую энергию в
электрическую.
− По конструктивной классификации и принципу работы двигатель
относится к четырехтактным одноцилиндровым ДВС с верхним
расположением клапанов и нижним расположением
распределительного вала. ДВС имеет карбюраторную систему
питания. Смазка осуществляется разбрызгиванием масла в
картере. Пуск двигателя осуществляется с помощью ручного
DY 4000LG, DY 6500LXG
9
www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14
г. Москва, Старокаширское шоссе, д. 18 , офис 5
