Цифровой видеорегистратор. Руководство пользователя
133

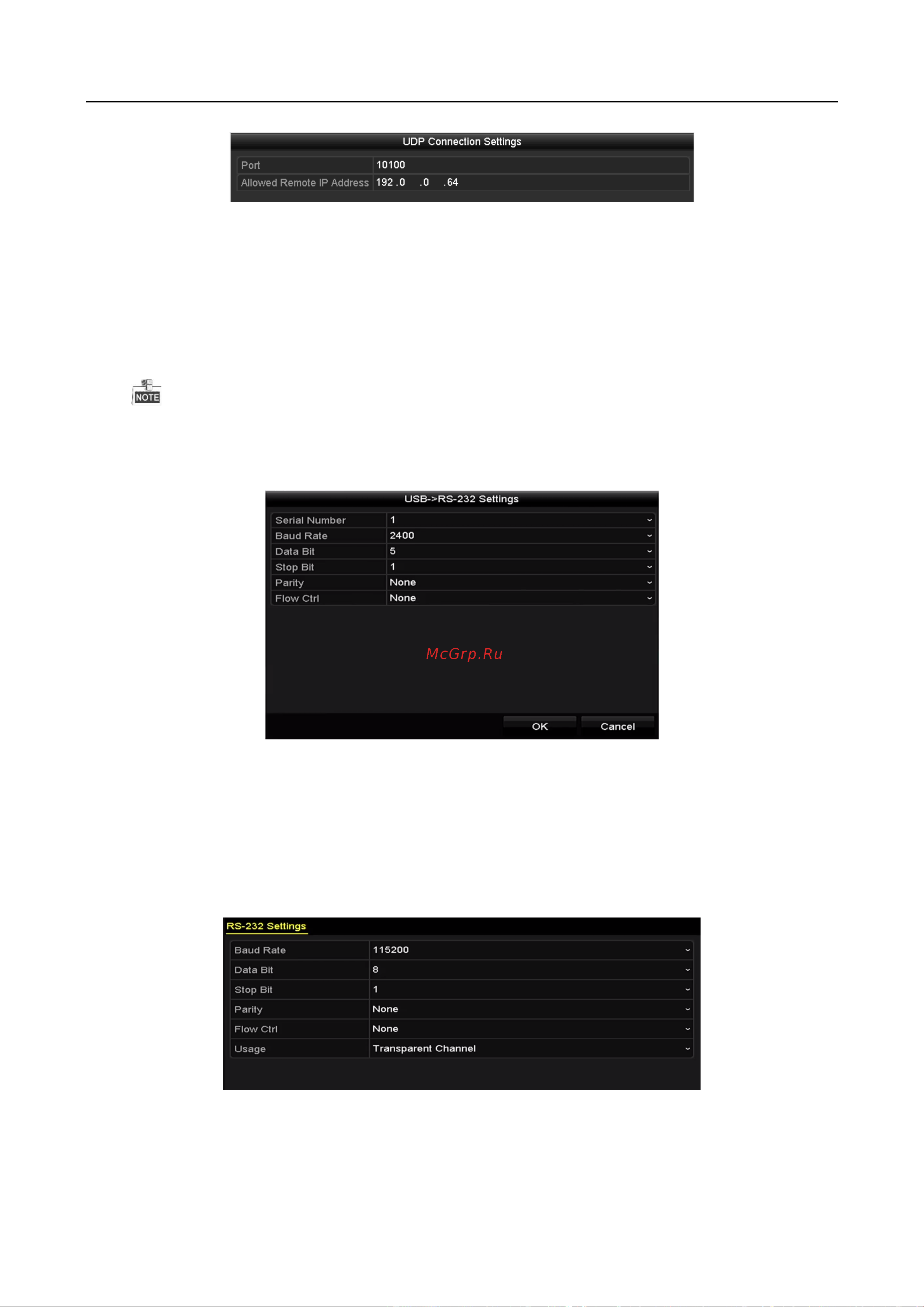

Рисунок 9-7 Настройки UDP подключения
USB->RS-232 Connection («USB->RS-232 подключение»)
Настройте параметры порта конвертера USB-в-RS-232, включая serial number of port
(«порядковый номер порта»), baud rate скорость передачи данных (в бодах)»), data
bit («бит данных»), stop bit («стоповый бит»), parity чётность») и flow ctrl
(«управление потоком»).
При использовании режима конвертера USB->RS-232, порт конвертера USB-в-RS-232 и
порт POS должны соответствовать друг другу, например, POS1 должен быть подключён к
Порту 1 конвертера.
Рисунок 9-8 Настройки USB-в-RS-232
RS-232 Connection («RS-232 подключение»)
Подключите DVR и POS машину при помощи RS-232. Параметры RS-232 могут быть
заданы в меню Menu>Configuration>RS-232 («Меню>Конфигурация>RS-232»). Вы
должны установить в поле Usage Использование») Transparent Channel
прозрачный канал»).
Рисунок 9-10 Настройки RS-232
Multicast Connection («Мультикаст подключение»)
